本標準適用於國際通用系列的鋼管外徑尺寸,其公稱通徑DN,法蘭類型,SO,WN,IF,SW,TH,LF/SE,BL,密封麵,RF,MFM,TG,FF,RJ,材料一般采用碳鋼,不銹鋼,鑼鉬鋼,16錳,合金鋼,

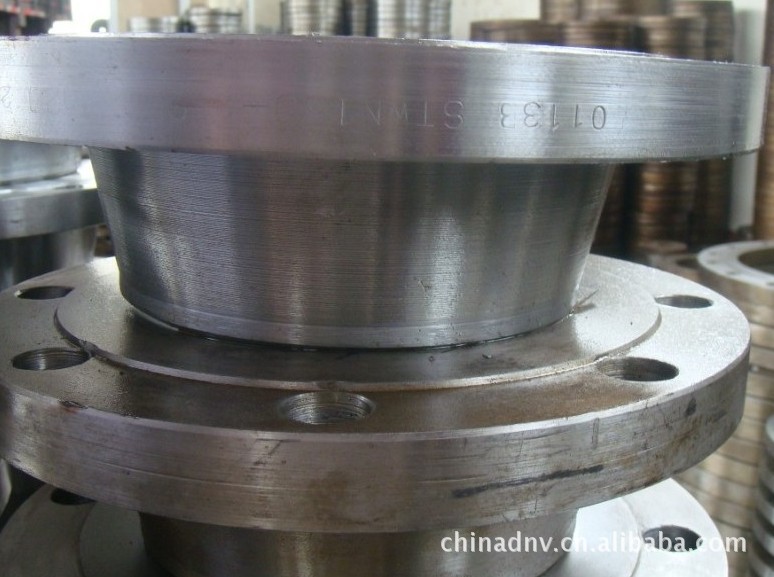

產品介紹

　　傳統高壓法蘭一般由一對法蘭、一個墊片及若乾個螺栓螺母組成。密封墊 安裝在兩法蘭密封麵之





間，擰緊螺母後，密封墊表麵上的比壓達到一定數值後使其產生塑性變形，使連接處嚴密不漏。這種形式可用於易燃、易爆、有毒介質及壓力較高的場合但密封可靠性差。

產品特點

　　1、密封原理屬於塑性變形

　　2、靠螺栓聯接

　　3、螺栓要承受拉力、溫差應力，且承受彎矩、扭矩等諸多外加應力

　　4、體積龐大，重量笨重，安裝定位很困難。

　　5、密封性能不穩定，尤其在苛刻（高溫、高壓、介質有劇毒）的情況下容易產生泄漏,造成嚴重後果。

三、高壓自緊式法蘭





產品發展

　　此類產品於20世紀50年代誕生以來，廣泛應用於石油石化、油氣開采、工業煤氣生產、石油精煉、食品加工、化工工業、環境工程、礦物及核電、航空航天、船舶工業、合成燃料加工、煤的氧化和液化等領域。在中國市場上，此類產品完全依靠進口，國內無一傢可以設計、生產，直至2005年，這一局麵才被國內的成都植源機械科技所打破。生產瞭中國的高壓自緊式法蘭ZY-LOC.

高壓自緊式法蘭介紹

ª 高壓自緊式法蘭：是一種更利於高壓、高溫、高腐蝕等工況惡劣情況下管道連接的新型高壓法蘭。傳統法蘭是靠密封墊塑性變形以達到密封的作用，均屬軟密封，而高壓自緊式法蘭的核心是獨有的新式密封，即依靠密封環的密封唇（T形臂）的彈性變形形成密封，屬於硬密封。利用套節、卡套、密封環的筋骨組合，形成瞭一個強大的剛性體，使連接部位的強度遠遠大於管道母材自身強度。在受壓時，筋和唇分別起強度和密封的作用，既能自緊密封①，又能加固管道，極大的加強瞭連接部位的整體強度，在此領域，是一個劃時代的進步！

　　批註①：自緊密封：密封元件不僅受外部聯接件施加的力進行密封，而且還依靠介質的壓力壓緊密封元件進行密封，介質壓力越高，對密封元件施加的壓緊力就越大。——引自《機械設計手冊》卷二第十篇第一章

　　高壓自緊式法蘭產品結構:一般，每套高壓自緊式法蘭均由卡套、套節、密封環、螺栓組成。

　　1、金屬密封環：密封環是高壓自緊法蘭的核心部位，其橫截麵近似於“T”形。法蘭組裝好後，密封環的筋被兩套節HUB端麵所夾持與母管形成整體，極大程度地提高瞭連接部位的強度；“T”形截麵的兩臂即密封唇，與套節的內部錐麵生成瞭一個密封區域，在外力作用下（屈服極限范圍內），自由延伸，形成密封。

　　2、套節：兩個套節HUB被卡套卡緊後，壓在密封環的筋上，而密封唇偏離套節的內部密封表麵，這種偏離彈性地把套節內部密封麵的負載回到密封環的唇部，形成一個自我增強型彈性密封。

　　3、卡套：卡套安裝時可360°方向自由調整，方便安裝。

　　4、四套球型螺栓：一般地，每套高壓自緊式法蘭僅需四套切向高壓球形螺栓完成整體堅固　

高壓自緊式法蘭特點

1、密封方式：高壓自緊式法蘭的核心是獨有的、金屬對金屬的新式密封，即依靠密封環的密封唇（T形臂）的彈性變形形成密





封，屬於硬





密封；再利用套節、卡套、密封環的筋骨組合，形成瞭一個強大的剛性體，使連接部位的強度遠遠大於管道母材自身強度。在受壓時，筋和唇分別起強度和密封的作用，既能自緊密封，又能加固管道，極大的加強瞭連接部位的整體強度

2、抗拉性：大多數情況下，連接中的高壓自緊式法蘭比管道本身更能承受拉伸負載；破壞性測試證明，管道承受拉伸負載失效後，本法蘭仍完好無泄漏。

3、抗彎曲性能：大量的測試表明本法蘭在承受大彎曲負載時，仍不會泄漏或松脫，實際測試：DN15規格的高壓自緊式法蘭焊在管道上經受多次冷彎，高壓自緊式法蘭連接處不泄漏，且螺栓不松動。

4、抗壓性：正常的管道應用中，高壓自緊式法蘭不會存在承受過載壓縮的情況；在較高壓縮負載發生時，高壓自緊式法蘭上的最大負載由管道的極限強度確定。

5、抗沖擊性：幾何尺寸小巧緊湊，可承受傳統高壓法蘭所不能承受的沖擊力；獨特的金屬對金屬密封結構，使其抗沖擊性能極大增強。

　　抗腐蝕性：不同的材質選擇使其抗腐蝕性可滿足不同使用環境的特殊防腐要求。

高壓自緊式法蘭的應用

　　石油

      石化

　　化工

　　軍工

　　冶金工業

　　電力

　　船舶工業

　　核工業

　　航天工業

高壓自緊式法蘭安裝

1、首先將接頭定位。

2、安裝密封環，密封套內部與套節錐孔中。

3、安裝卡套，在卡套內部與套節錐麵接觸部位塗潤滑脂便於安裝。

4、安裝螺栓及球麵螺母，需要在球麵和螺紋上塗潤滑脂以便安裝。

5、擰緊螺母必須按對角順序的方式逐步均勻擰緊並保證卡套有對稱的位置。

6、應使用扭矩扳手按照產品說明書中的要求的扭矩擰緊螺母。

7、安裝完成後兩接頭的端麵與密封環的筋應緊密接觸不能有間隙。

傳統法蘭與高壓自緊式法蘭對比

產品狀況

目前該產品世界上僅有四個國傢能生產，

中國的：高壓自緊式法蘭zy-loc

美國的：grayloc,

英國的：vector,

意大利的：G-lok.

用戶可根據價格和性能選用合適產品。
