對管架設計的要求：

1、安裝軸向型補償器的管段，在管道的盲端、彎頭、變截麵處，裝有截止閥或減壓閥的部們及側支管線進入主管線入口處，都要設置主固定管架。主固定管架要考慮波紋管靜壓推力及變形彈性力的作用。推力計算公式如下： Fp=100*P*A Fp-補償器軸向壓力推（N）， A-對應於波紋平均直徑的有效麵積（cm2）， P-此管段管道最高壓力（MPa）。 軸向彈性力的計算公式如下： Fx=f*Kx*X FX-補償器軸向彈性力（N）， KX-補償器軸向剛度（N/mm）； f-系數，當“預變形”（包括預變形量△X=0）時，f=1/2，否則f=1。 管道除上述部位外，可設置中間固定管架。中間固定管架可不考慮壓力推力的作用。

2、在管段的兩個固定管架之間，僅能設置一個軸向型補償器。

3、補償器一端應靠近固定管架，若過長則要按第一導向架的設置要求設置導向架，其它導向架的最大間距可按下計算： LGmax-最大導向間距（m）； E-管道材料彈性模量（N/cm2）； i-tp 管道斷麵慣性矩（cm4）； KX-補償器軸向剛度（N/mm）， X0-補償額定位移量（mm）。 當補償器壓縮變形時，符號“+”，拉伸變形時，符合為“-”。當管道壁厚按標準壁厚設計時，LGmax可按有關標準選取。

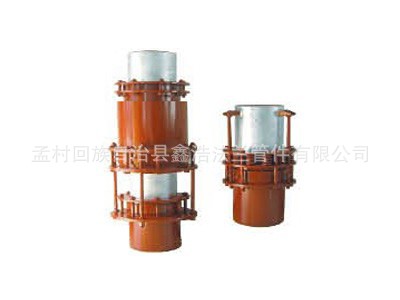

橫向型

主要吸收橫向位移和少量的軸向位移。

對管架設計的要求：

1、 裝在管道彎頭附近的橫向型補償器，兩端各高一導向支座，其中一個宜是平麵導向管座，其上、下活動間隙按下式計算： ε-活動間隙（mm）； L-補償器有效長度（mm）； △Y-管段熱膨脹量（mm）； △X-不包括L長度在內的垂直管段的熱膨脹量（mm）。

2 、補償器兩側的導向支座應接近補償器，支座的型式應使補償器能定向運動。

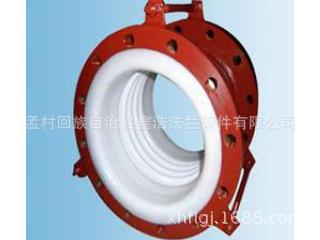

角向型

由接管，波紋管以及與接管相連的一對鉸鏈構成。它隻能吸收單平麵的角向位移。吸收位移時應有兩個或者三個角向補償器組合使用，同時鉸鏈具有承受內壓推力能力。 工作溫度≤420℃，疲勞壽命1000次。

對管架設計的要求：

角向型補償器宜兩個或三個為一組配套使用，用以吸收管道的橫向位移，對Z形和L形管段兩個固定管架之間，隻允許安裝一個橫向型補償器或一組角向型補償器。此時平麵鉸鏈銷的軸線必須垂直於彎曲管段形成的平麵（萬向鉸鏈補償器不受此限製）。 裝有一組鉸鏈補償器的管段，其平麵導向架的間隙ε亦可按上式計算。但是L長度應為兩補償器鉸鏈軸之間的距離，△X是整個垂直管段的熱膨脹量。
