異徑管的質量應符合現行國傢標準《鋼製對焊無縫管件》GB/T 12459-2005的規定,並應滿足下列要求:
1) 異徑管外觀不應有裂紋、重皮,壁厚應大於大徑端管段的壁厚。
2) 異徑管的圓度不應大於相應端外徑的1%,且允許偏差為±3mm;同心異徑管兩端中心線應重合,其偏心值允許偏差為±5mm。
3) 異徑管尺寸允許偏差應符合表4.2.2-3的規定。
大小頭(異徑接頭)尺寸mm(GB12459 GB/T13401) (SH3408 SH3409)

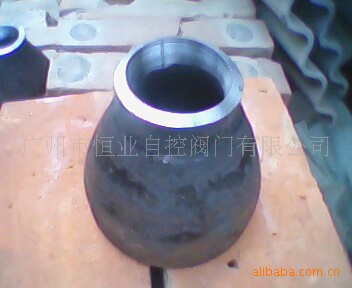

異徑管也稱大小頭,用來連接不同尺寸的管子;一般它分為同心異徑管和偏心異徑管兩種,當異徑管立起來後兩端口的投影是同心圓時,它就叫同心異徑管,而偏心異徑管的投影是小圓內切於外圓。 1、控製口徑:DIN標準(DN10-DN150)、3A/IDF標準(1/2"-6")、ISO標準(Ф12.7-Ф152.4); 2、國際工業標準:DIN、ISO、SMS、3A、IDF等; 3、產品材料:不銹鋼304、316、316L; 4、質量與用途:產品內外用高檔拋光設備處理,達到表麵精密度要求;此產品適用於 乳品、食品、啤酒、飲料、製藥、化妝品等工業領域; 5、對外加工:可以按用戶要求來圖、來樣加工非標產品; 6、連接方式:卡箍(快裝)式、焊接式、螺紋(活接)式。 異徑管的尺寸不同連接的管子,也不同適合的行業也不同。
公稱通徑 | 端部外徑 | 背麵至端麵尺寸 | 長度L | |||
A系列 | B系列 | A系列 | B系列 | |||
25*20 | 33.7 | 32 | 26.9 | 25 | 51 | |
25*15 | 33.7 | 32 | 21.3 | 18 | ||
32*25 | 42.4 | 38 | 33.7 | 32 | 51 | |
32*25 | 42.4 | 38 | 26.9 | 25 | ||
32*15 | 42.4 | 38 | 21.3 | 18 | ||
40*32 | 48.3 | 45 | 42.4 | 38 | 64 | |
40*25 | 48.3 | 45 | 33.7 | 32 | ||
40*20 | 48.3 | 45 | 26.9 | 25 | ||
50*40 | 60.3 | 57 | 48.3 | 45 | 76 | |
50*32 | 60.3 | 57 | 42.4 | 38 | ||
50*25 | 60.3 | 57 | 33.7 | 32 | ||
65*50 | 76.1 | 76 | 60.3 | 57 | 89 | |
65*40 | 76.1 | 76 | 48.3 | 45 | ||
65*32 | 76.1 | 76 | 42.4 | 38 | ||
80*65 | 88.9 | 89 | 76.1 | 76 | 89 | |
8050 | 88.9 | 89 | 60.3 | 57 | ||
80*40 | 88.9 | 89 | 48.3 | 45 | ||
100*80 | 88.9 | 108 | 88.9 | 89 | 102 | |
100*65 | 114.3 | 108 | 76.1 | 76 | ||
100*50 | 114.3 | 108 | 60.3 | 57 | ||
125*100 | 114.3 | 133 | 114.9 | 108 | 127 | |
125*80 | 139.7 | 133 | 88.9 | 89 | ||
125*60 | 139.7 | 133 | 76.1 | 76 | ||
150*125 | 139.7 | 159 | 39.1 | 133 | 140 | |
150*100 | 168.3 | 159 | 114.3 | 108 | ||
150*80 | 168.3 | 159 | 88.9 | 89 | ||
200*150 | 168.3 | 219 | 168.3 | 159 | 152 | |
200*125 | 219.1 | 219 | 139.7 | 133 | ||
200*100 | 219.1 | 219 | 114.3 | 108 | ||
250*200 | 219.1 | 273 | 219.1 | 219 | 178 | |
250*125 | 273 | 273 | 168.3 | 159 | ||
250*150 | 273 | 273 | 139.7 | 133 | ||
300*250 | 273 | 325 | 273 | 273 | 203 | |
300*200 | 323.9 | 325 | 219.1 | 219 | ||
300*150 | 323.9 | 325 | 168.3 | 159 | ||
350*300 | 323.9 | 377 | 323.9 | 325 | 330 | |
350*250 | 355.6 | 377 | 273 | 273 | ||
350*200 | 355.6 | 377 | 219.1 | 219 | ||
400*350 | 355.6 | 426 | 355.6 | 377 | 356 | |
400*300 | 406.4 | 426 | 32.9 | 325 | ||
400*250 | 406.4 | 426 | 273 | 273 | ||
450*400 | 406.4 | 478 | 406.4 | 426 | 381 | |
450*350 | 457.0 | 478 | 355.6 | 377 | ||
450*300 | 457.0 | 478 | 323.6 | 325 | ||
500*450 | 457.0 | 529 | 457.0 | 478 | 508 | |
500*400 | 508 | 529 | 406.4 | 426 | ||
500*350 | 508 | 529 | 355.6 | 377 |
