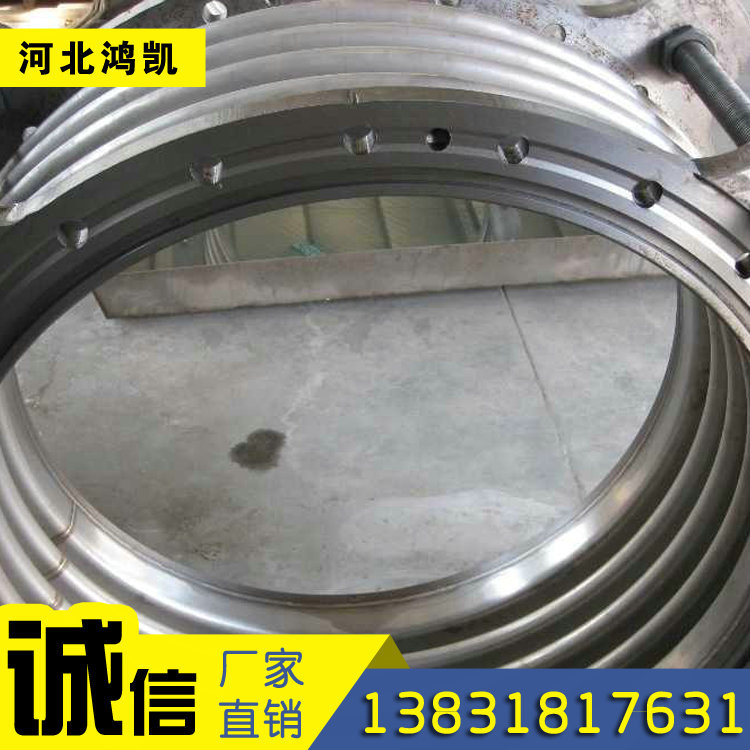

波紋補償器，習慣上也叫膨脹節，或伸縮節。由構成其工作主體的波紋管（一種彈性元件）和端管、支架、法蘭、導管等附件組成。主要用在各種管道中，它能夠補償管道的熱位移，機械變形和吸收各種機械振動，起到降低管道變形應力和提高管道使用壽命的作用。波紋補償器連接方式分為法蘭連接和焊接兩種。直埋管道補償器一般采用焊接方式（地溝安裝除外）

工作原理

波紋補償器是用以利用波紋補償器的彈性元件的有效伸縮變形來吸收管線、導管或容器由熱脹冷縮等原因而產生的尺寸變化的一種補償裝置，屬於一種補償元件。可對軸向，橫向，和角向位移的的吸收。

檢測

由於不同類型的波紋補償器補償形式不同，主要有軸向、橫向、角向以及組合補償方式。對同時存在多種位移的波紋補償器，要對其各種位移進行合成，求出總等效軸向位移，檢測是對總等效軸向位移而言。也就是說，波紋補償器公稱位移的檢測是對總等效軸向位移檢測。

通用類波紋管的公稱位移，實際上就是波紋管給定的名義位移變形的能力。對於用波紋管製成的膨脹節(補償器）、補償器而言，通常稱為補償量，反映瞭波紋管吸收系統位移的能力，表示在一定條件下，產品所具有的最大的補償能力。波紋管在正常工作時，要吸收系統位移而產生位移變形，同時還要保證一定次數的正常安全工作位移循環次數。因此波紋管在設計時，根據每一個波可以承受的位移大小，設計有一定的波紋數，當每個波都在均勻地承受位移載荷，沒有局部超負荷時，波紋管可以正常的工作。設計合理時，可以保證一定的設計工作位移循環壽命次數。在JB/T 6169-92“金屬波紋管”標準中，對此項性能的檢測做出瞭規定。

計算

管道的熱變形計算

計算公式：X=a·L·△T

x 管道膨脹量

a為線膨脹系數，取0.0133mm/m

L補償管線（所需補償管道固定支座間的距離）長度

△T為溫差（介質溫度-安裝時環境溫度）

不銹鋼波紋補償器公稱壓力：1.0MPa

公稱　　通徑　　DN 　　mm	計算疲勞破壞次　　數下軸向補償量　　Xomm			補償量			剛度			有效　　麵積　　A 　　cm2	徑向　　最大　　外形　　尺寸　　Hmm	接管端口　　尺寸　　doxS(mm)	總長L 　　(mm)		總重W 　　(kg)
公稱　　通徑　　DN 　　mm	1500	3000	15000	橫　　向　　Yomm	角向　　Yθ度	軸向　　Kx 　　N/mm	橫向　　KyN/mm	角向　　KθN x m/度	法蘭連接	有效　　麵積　　A 　　cm2	徑向　　最大　　外形　　尺寸　　Hmm	法蘭	接管	法蘭	接管
80	30	25	18	6.4	±6.4	358	418	8.4	81	284	φ89x4	244	344	10	3
80	37	32	22	10	±8	286	214	6.7	81	284	φ89x4	274	374	10	3
200	56	47	31	3.2	±5.3	288	3164	39	479	442	φ219x6	244	344	25	17
200	84	70	46	7.2	±8	192	9938	26	479	442	φ219x6	298	340	27	20
250	63	53	36	4.8	±5.3	588	4371	128	769	497	φ273x8	309	409	38	22
250	95	80	53	10.8	±8	392	1295	85	769	497	φ273x8	387	487	43	27
500	84	70	47	4.8	±4.6	728	9861	515	2445	790	φ529x10	415	517	126	82
500	126	105	70	10.8	±6.9	485	2922	343	2445	790	φ529x10	515	615	138	93
1000	58	46	28	1.2	±1.4	5540	495368	14861	9043	1286	φ102010		552		278
	115	92	56	4.6	±2.8	2770	61921	7431					692		348
	230	184	112	19.2	±5.6	1385	7740	3715					1018		468
1500	46	36	22	0.4	±0.8	6090	1879309	32888	19384	1786	φ152014		550		462
	92	73	44	1.6	±1.6	3045	234914	16444					690		567
	183	146	88	6.4	±3.2	1523	29364	822					1046		761
1800	45	35	22	0.4	±0.6	7140	262408	61228	27494	2066	φ182014		550		547
	89	71	44	1.6	±1.2	3570	328010	30614					690		665
	178	142	88	6.4	±2.4	1785	41001	15307					1046		883
2000	53	42	25	0.4	±0.6	8785	3871980	91666	34636	2340	φ202014		683		819
	107	85	50	1.6	±1.2	4390	483998	45833					83, 3		927
	214	170	101	6.4	±2.4	2195	60499	21917					1206		1164
