滄州兆豐管道裝備有限公司0317-5693418

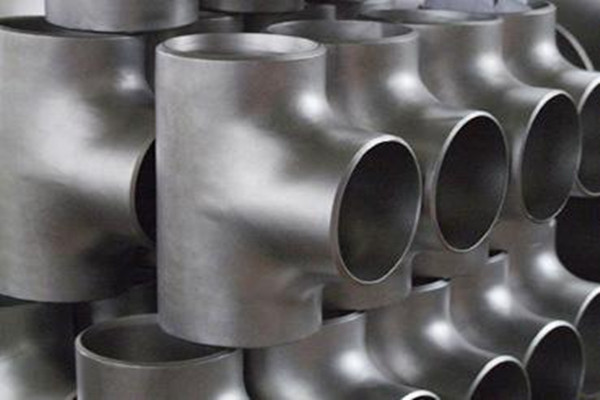

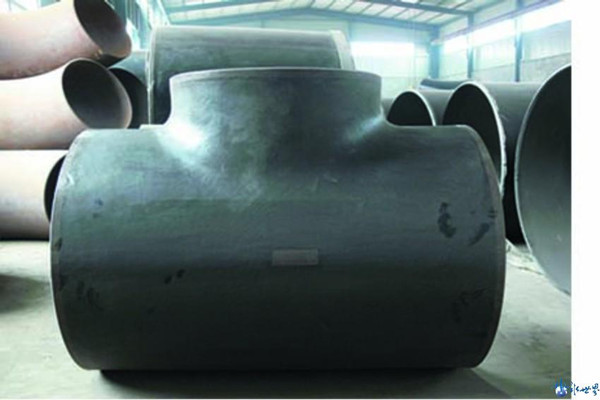

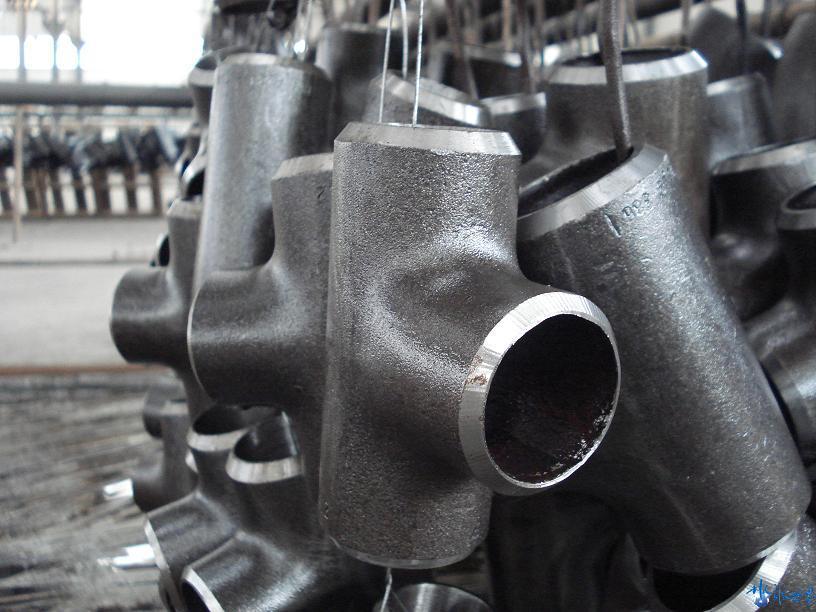

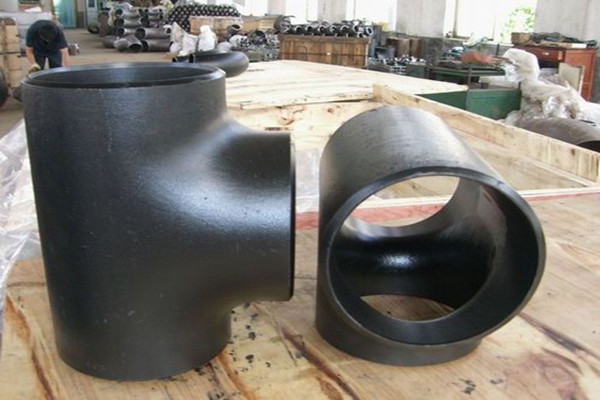

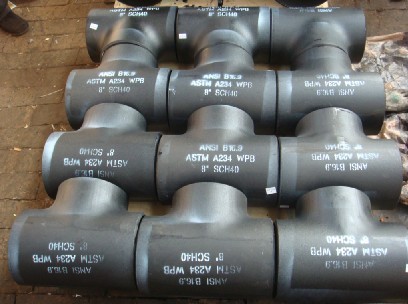

三通;四通通接頭:它的連接形式就是直接將三通與鋼管對焊,

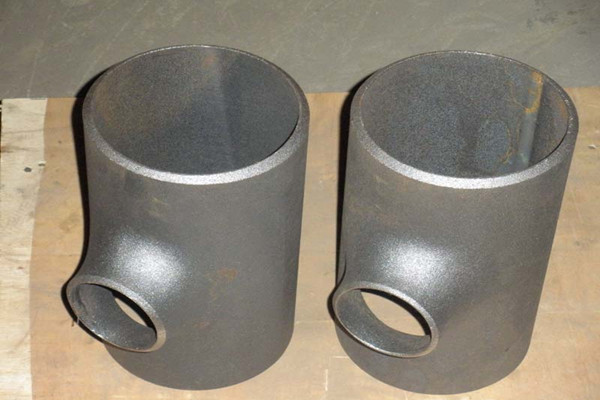

三通按形狀分有兩種,等徑三通和異徑三通。
管道中的三通分為機械三通,溝槽異徑三通,溝槽機械三通,普通三通;三通
以製作方法劃分可分為頂製三通、壓製三通、鍛製三通、對焊三通、鑄造三通等 .
三通執行標準:GB/T12459、GB/T13401、ASME B16.9、SH3408、SH3409、HG/T21635、HG/T21631、SY/T0510。等,外形美觀,表麵平整光滑,耐酸堿,抗防腐,質感性能強,
材質:304,304L,316,316L等,
使用壓力:PN0.25MPa ,PN0.6MPa ,PN1.0MPa,PN1.6MPa ,PN2.5Mpa
1、按照管件口徑分一般有等徑三通,異徑三通等。
2、按照支管方向分有正三通和斜三通。
3、按照材料分有碳鋼三通、合金鋼三通、不銹鋼三通接頭。
4、按照連接方式分有普通三通、螺紋三通、卡套三通、承插三通

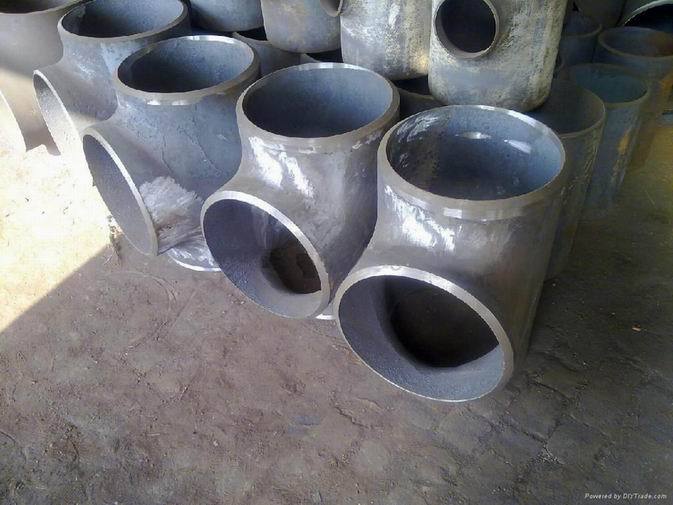

三通、四通(同徑、異徑) |
公稱通徑 | 外 徑D1×D2 | 中心至端麵 | Mm | In | B系列 | A系列 | C | M | 15×15 | 1/2×1/2 | 18×18 | 21.9×21.9 | 25 | 25 | 20×20 | 3/4×3/4 | 25×25 | 26.7×26.7 | 29 | 29 | 20×15 | 3/4×1/2 | 25×20 | 26.7×21.3 | 29 | 29 | 25×25 | 1×1 | 32×32 | 33.4×33.4 | 38 | 38 | 25×20 | 1×3/4 | 32×25 | 33.4×26.7 | 38 | 38 | 32×32 | 1.1/4×1.14 | 38×38 | 42.2×42.2 | 48 | 48 | 32×25 | 1.1/4×1 | 38×32 | 42.2×33.4 | 48 | 48 | 40×40 | 1.1/2×1.1/2 | 45×45 | 48.3×48.3 | 57 | 57 | 40×25 | 1.1/2×1 | 45×32 | 48.3×33.4 | 57 | 57 | 50×50 | 2×2 | 57×57 | 60.3×60.3 | 64 | 64 | 50×25 | 2×1 | 57×32 | 60.3×33.4 | 64 | 51 | 65×65 | 2.1/2×2.1/2 | 76×76 | 73×73 | 76 | 76 | 65×40 | 2.1/2×1.1/2 | 76×45 | 73.0×48.3 | 76 | 67 | 80×80 | 3×3 | 89×89 | 88.9*88.9 | 86 | 86 | 80×50 | 3×2 | 89×57 | 88.9×60.3 | 86 | 76 | 100×100 | 4×4 | 108×108 | 114.3×114.3 | 105 | 105 | 100×50 | 4×2 | 108×57 | 114.3×60.3 | 105 | 89 | 125×125 | 5×5 | 133×133 | 141.3×141.3 | 124 | 124 | 125×80 | 5×3 | 133×89 | 141.3×88.9 | 124 | 111 | 150×150 | 6×6 | 159×159 | 168.3×168.3 | 143 | 143 | 150×100 | 6×4 | 159×108 | 168.3×114.3 | 143 | 130 | 200×200 | 8×8 | 219×219 | | 178 | 178 | 200×100 | 8×4 | 219×108 | 219.1×114.3 | 178 | 156 | 250×250 | 10×10 | 273×273 | | 216 | 216 | 250×125 | 10×5 | 273×133 | 273.1×141.3 | 216 | 191 | 300×300 | 12×12 | 325×325 | 323.9×323.9 | 254 | 254 | 300×200 | 12×8 | 325×219 | 323.9×219.1 | 254 | 229 | | | | | | | |
|
|
公稱通徑 | 外 徑 D1×D2 | 中心至端麵 | Mm | In | B系列 | A系列 | C | M | 350×350 | 14×14 | 377×377 | 355.6×355.6 | 279 | 279 | 350×200 | 14×8 | 377×219 | 355.6×219.1 | 279 | 248 | 400×400 | 16×16 | 426×426 | 406.4×406.4 | 305 | 305 | 400×250 | 16×10 | 426×273 | 406.4×273.1 | 305 | 283 | 450×450 | 18×18 | 478×478 | 457×457 | 343 | 343 | 450×250 | 18×10 | 478×273 | 457×273.1 | 343 | 308 | 500×500 | 20×20 | 529×529 | 508×508 | 381 | 381 | 500×300 | 20×12 | 529×325 | 508×323.9 | 381 | 346 | 550×550 | 22×22 | | 559×559 | 419 | 419 | 550×400 | 22×16 | | 559×406.4 | 419 | 381 | 600×600 | 24×24 | 630×630 | 610×610 | 432 | 432 | 600×400 | 24×16 | 630×426 | 610×406.4 | 432 | 406 | 650×650 | 26×26 | | 660×660 | 495 | 495 | 700×700 | 28×28 | 720×720 | 711×711 | 521 | 521 | 700×400 | 28×16 | 720×426 | 711×406.4 | 521 | 457 | 750×750 | 30×30 | | 762×762 | 559 | 559 | 750×500 | 30×20 | | 762×508 | 559 | 508 | 800×800 | 32×32 | 820×820 | 813×813 | 597 | 597 | 800×500 | 32×20 | 820×529 | 813×508 | 597 | 533 | 850×850 | 34×34 | | 864×864 | 635 | 635 | 850×600 | 34×34 | | 864×610 | 635 | 584 | 900×900 | 36×36 | 920×920 | 914×914 | 673 | 673 | 900×500 | 36×20 | 920×529 | 914×508 | 673 | 584 | 950×950 | 38×38 | | 965×965 | 711 | 711 | 950×600 | 38×24 | | 965×610 | 711 | 635 | 1000×1000 | 40×40 | 1020×1020 | 1016×1016 | 749 | 749 | 1100×700 | 44×28 | 1120×720 | 1118×711 | 813 | 698 | 1150×1150 | 46×46 | | 1168×1168 | 851 | 800 | 1150×800 | 46×32 | | 1168×813 | 851 | 749 | 1200×1200 | 48×48 | 1220×1220 | 1219×1219 | 889 | 838 | 1200×650 | 48×26 | | 1219×660 | 889 | 762 |
|
