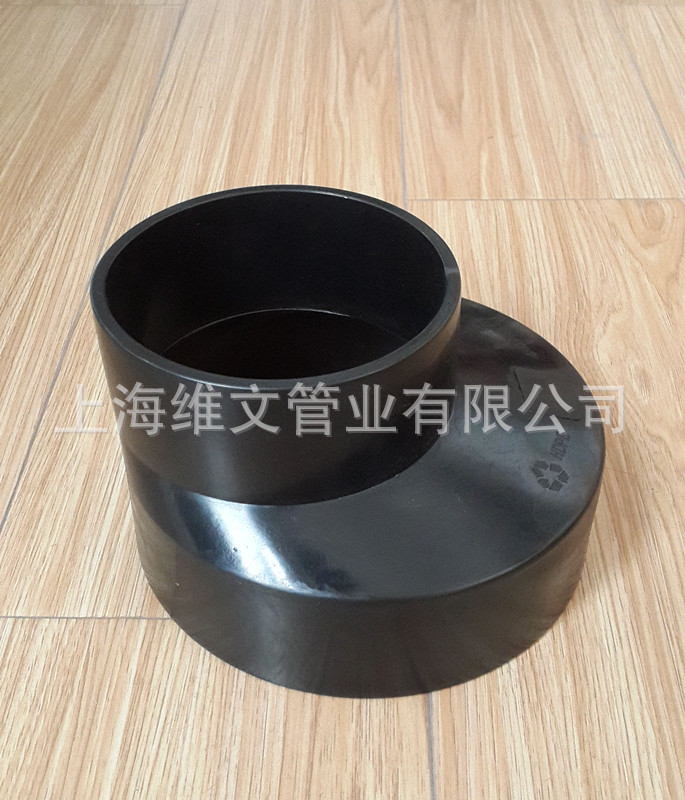

PE虹吸同層排水管件——偏心異徑、大小頭
專業PE虹吸雨水同層排水管件製造廠傢,廠傢直銷,規格齊全,質優價廉!
同樣的價格比質量,同樣的質量比重量,同樣的質量比厚度,真材實料,暢普製造,歡迎來電詢價!
說明:虹吸同層排水系統專用管件,PE全新料生產,一次註塑成型,耐腐蝕,安裝方便快捷!
虹吸式雨水收集系統
虹吸式雨水收集系統是屋麵雨水排水的一種形式,是在設計條件下利用雨水鬥至排出管之間的有效位差為動力,使系統內部產生負壓的雨水排水系統,其水力計算依據為流體力學的伯努利方程。由於系統適用於各種建築屋麵的雨水排除,因而深受用戶的青睞。
1、主要控製參數
虹吸式屋麵雨水收集系統的選用主要控製內容包括雨水鬥流量、雨水鬥材質、系統管材材質。
2、系統組成
虹吸式屋麵雨水收集系統由虹吸雨水鬥、連接管、懸吊管、立管、排出管、配套管件和固定件組成。 1)、為滿足不同屋麵排水的要求,虹吸雨水鬥按使用功能分為帶集水槽型雨水鬥、無集水槽型雨水鬥和防凍型雨水鬥。帶集水槽型雨水鬥適用於平屋麵,屋麵壅水高度可滿足屋麵荷載的嚴格要求。 2)、虹吸式雨水鬥由防葉罩、防渦流裝置、鬥體等主要部件組成。
3、適用范圍
虹吸流屋麵雨水系統適用於各種建築屋麵的雨水排除(如會展中心、體育場館、航站樓、機庫、大型貨運庫、物流中心、廠房、辦公樓等),該系統設計必須采用虹吸雨水鬥並進行嚴格的水力計算。
4、產品選用要點
1)、雨水鬥選用 雨水鬥常用材質:304不銹鋼為鬥體,格柵罩及反渦流裝置采用矽鋁合金材質。 產品有防滲漏、耐氣候等性能。泄流量大、鬥前水位低、不進氣,產品應在標準試驗臺測試。 產品的水力特性和試驗方法與國際標準相同,可達到不同國傢的技術標準。 2)、系統管材選用 (1)用於虹吸式屋麵雨水收集系統的管道,應采用鐵管、鋼管(鍍鋅鋼管、塗塑鋼管)、不銹鋼管和高密度聚乙烯(HDPE)管等材料。用於同一系統的管材和管件以及與虹吸式雨水鬥的連接管,宜采用相同的材質。 (2)管材的選擇應根據不同建築的特點和要求,綜合考慮系統的工作壓力、防火、降噪、安裝方便、經濟性等因素。 (3)虹吸式屋麵雨水收集系統采用的鑄鐵管管材、管件應符合現行國傢標準《排水用柔性介面鑄鐵管及管件》GB/T 12772、現行行業標準《建築排水用卡箍式鑄鐵管及管件》CJ/T 177、《建築排水用柔性介面介面承插式鑄鐵管及管件》CJ/T 178等的規定。塗塑鋼管應符合現行國傢標準《給水塗塑復合鋼管》CJ/T 120的規定;鍍鋅鋼管應符合現行國傢標準《低壓流體輸送用焊接鋼管》GB/T 3091的規定;高密度聚乙烯(HDPE)排水管應符合現行國際標準《建築內污廢水排放(低溫和高溫)用塑料管系統——聚乙烯(PE)》ISO 8770的規定。 (4)管材的連接 鑄鐵管:連接宜采用卡箍式,卡箍宜采用不銹鋼卡箍件,且內襯橡膠密封圈 不銹鋼管和鋼管:連接可采用焊接式、法蘭式或溝槽式。焊接、法蘭連接應二次鍍鋅。 HDPE管:管材與管件的連接采用熱熔對焊連接或電熔連接,管道與雨水鬥的連接應采用電熔連接。 3)、選用註意事項 平屋麵建築宜選用DN50,DN80型雨水鬥,帶天溝屋麵可選用各種類型的雨水鬥。 寒冷地區配合屋麵伴熱,選用保溫型雨水鬥。 虹吸雨水系統選用不銹鋼管材時,相應雨水鬥為不銹鋼出水管。虹吸雨水系統選用HDPE管材時,相應雨水鬥,出水管鬥為HDPE管出口管。
5、施工、安裝要點
雨水鬥安裝基本要求:
● 保利虹吸式雨水鬥應設置在屋麵或天溝的最低點,每個匯水區域的雨水鬥數量不少於兩個。兩個雨水鬥之間的間距不超過20m。雨水鬥距屋麵邊緣的距離不少於1m,並不大於10m。
● 保利虹吸式雨水鬥與屋麵(天溝)以及管路系統系統應可靠連接。
● 系統接入多個虹吸式雨水鬥時,雨水鬥排水連接管應接在懸吊管上,不得直接接在雨水立管的頂部。
● 接入同一懸吊管的虹吸式雨水鬥應在同一屋麵標高。
● 天溝起點深度應根據屋麵的匯水麵積、坡度及虹吸式雨水鬥的鬥前水深確定。天溝坡度不宜小於0.003。
● 要註意雨水鬥內不得遺留雜物、充填物或包裝材料等,清除流入短管內的密封膏,再安裝其他部件,以免堵塞。
混凝土屋麵虹吸雨水鬥安裝:
● 要求:天溝平直、同一天溝內的雨水鬥標高要一致,雨水鬥要固定牢固, 土建施工時在屋麵雨水鬥安裝位置預留孔洞,安裝時將不銹鋼底盤平放在孔的 正上方(確保底盤與樓板頂麵標高一致),同時封堵尾管與孔之間的空隙。(見圖片)
