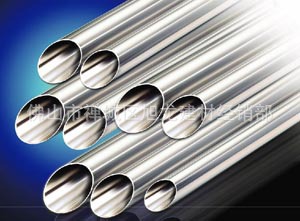

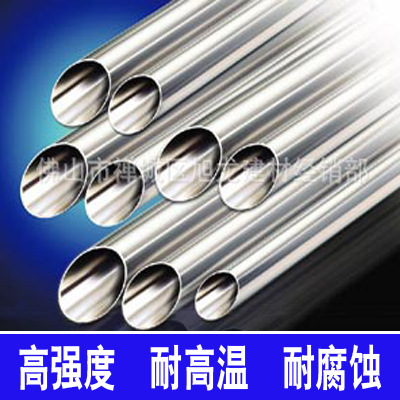

承插焊不銹鋼水管介紹
一、執行標準:GB/T 12771-2008《流體輸送用不銹鋼焊接鋼管》。
二、應用領域:主要應用在給排水、熱水、冷水、直飲水等領域,還可以應用在太陽能配管、導線管、中央空調配管、水力、電力、石油化工、燃氣等管道系統。
三、主要規格:
通徑DN | 英製 | 外徑(mm) | 外徑公差 | 壁厚(mm) | 壁厚公差 |
15 | ½″ | 16 | ±0.10 | 0.6 | ±0.06 |
20 | ¾″ | 20 | ±0.10 | 0.6 | ±0.06 |
25 | 1〞 | 25 | ±0.12 | 0.8 | ±0.08 |
32 | 1¼″ | 32 | ±0.12 | 0.8 | ±0.08 |
40 | 1½″ | 40 | ±0.15 | 1.0 | ±0.10 |
50 | 2〞 | 51 | ±0.15 | 1.0 | ±0.10 |
65 | 2½″ | 63 | ±0.18 | 1.2 | ±0.12 |
80 | 3〞 | 76 | ±0.23 | 1.2 | ±0.12 |
100 | 4〞 | 102 | ±0.30 | 1.5 | ±0.15 |
註:產品材質為304不銹鋼,管子表麵拋光,長度為6米/支;采用承插焊連接,與本廠承插焊管件配套使用。
承插焊管件介紹
一、參考標準:
GB/T 12459—2005《鋼製對焊無縫管件》、JB3878.1-85/JB3878.2-85/JB3878.3-85《焊接式管接頭》、JB/ZQ4207-86/JB/ZQ420-86《錐密封焊接式管接頭》、GB5632.1-85/GB5634.1-85/GB5638.1-85《擴口式管接頭》、GB53756.1-83/GB3746.1-83/GB3745.1-83《卡套式管接頭》。
二、產品規格:
DN15-DN100采用承插焊連接,DN125-DN300采用對焊連接;與水管配套使用。
三、技術參數:
1、產品材質:304或316不銹鋼;
2、工作溫度:-40℃~200℃;
3、抗拉強度:不小於520Mpa,延伸率不小於35%,本產品實測值為733 Mpa;
4、壓扁實驗:將管件壓扁至外徑的1/3,不會出現裂縫或者裂口;
5、氣壓試驗:每一個管件都經過1.6 Mpa氣壓測試;
6、耐壓試驗:管材與管件連接後,在2.5 Mpa、保壓5min條件下,連接處無泄露;
7、拉拔試驗:承插氬弧焊管件連接拉拔力為國傢標準的3倍;
8、耐腐蝕力:管件焊縫經鹽霧試驗無銹蝕。
四、應用領域:
主要應用在給排水、熱水、冷水、直飲水等領域,還可以應用在太陽能配管、導線管、中央空調配管、水力、電力、石油化工、燃氣等管道系統。

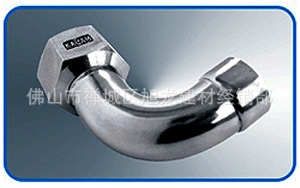

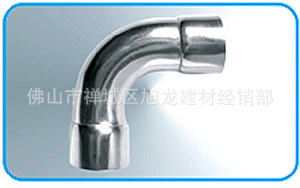

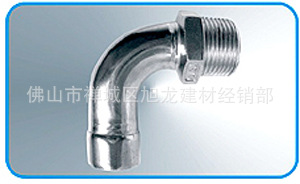

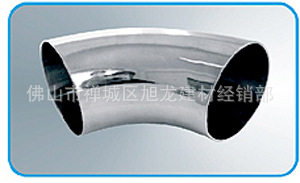

承插焊彎頭

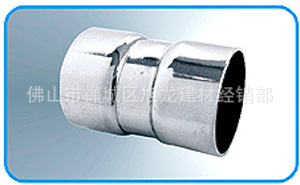

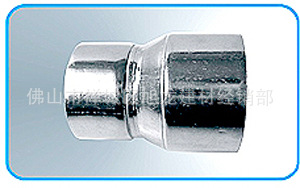

承插焊直通

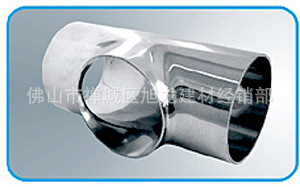

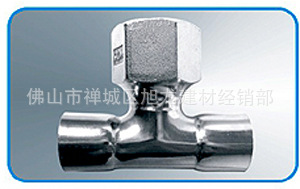

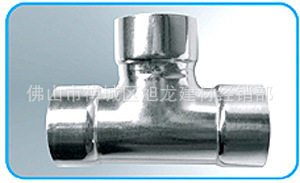

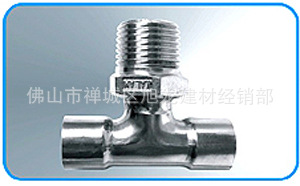

承插焊三通

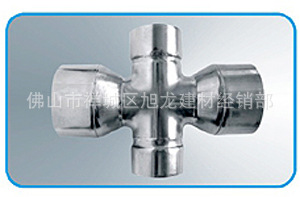

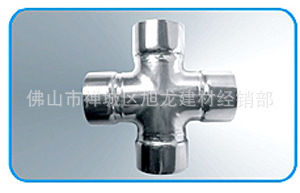

承插焊四通

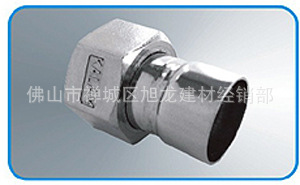

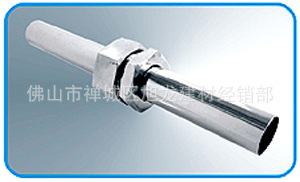

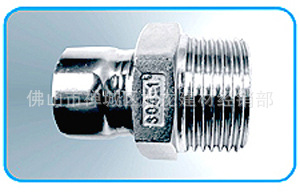

承插焊活接

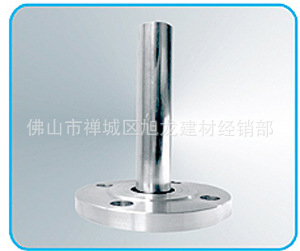

承插焊法蘭片

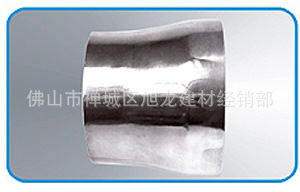

對焊管件
