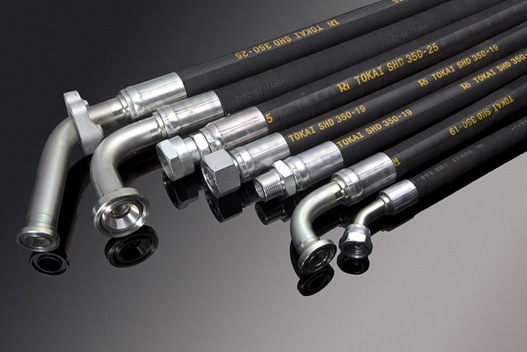

高壓油管

高壓鋼絲纏繞膠管：

一、產品結構類型：
主要由耐液體的內膠層、中膠層、2層或4、6層鋼絲纏繞增強層、外膠層組成，內膠層具有使輸送介質承受壓力，保護鋼絲不受侵蝕的作用，外膠層保護鋼絲不受損傷，鋼絲（φ0.3--2.0增強鋼絲）層是骨架材料起增強作用。

二、產品用途：
高壓鋼絲增強液壓膠管主要用於礦井液壓支架、油田開采，適宜於工程建築、起重運輸、冶金鍛壓、礦山設備、船舶、註塑機械、農業機械、各種機床以及各工業部門機械化、自動化液壓系統中輸送具有一定壓力（較高壓力）和溫度的石油基（如礦物油、可溶性油、液壓油、燃油、潤滑油）及水基液體（如乳化液、油水乳濁液、水）等和液體傳動用，最高耐工作壓力可達70-100MPa。
註：本標準不適合蓖麻油基和脂基液體。

三、產品特點：
1.膠管選用特種合成橡膠配合製成，具有優良的耐油、耐熱、耐老化性能。
2.膠管承壓力高，脈沖性能優越。
3.管體結合緊密，使用柔軟，在壓力下變形小.
4.膠管具有優良的耐曲繞性和耐疲勞性。
5.鋼絲纏繞膠管定尺為20米，可根據要求製成五十米以內。

四、適用溫度：-30～ 120℃

五、註意事項：
1.彎曲半徑不應小於給定的彎曲半徑，防止損壞膠管骨架或因過度伸張，提早損壞。
2.根據使用條件，正確選用膠管品種，規格，勿錯用或代用。
3.膠管使用時，壓力要均衡緩步調節，避免突然壓力增大而損壞管體。
4.工作地點變動時，應離地搬運，不可拖地，以免劃傷外膠後，腐蝕骨架層。
5.輸送腐蝕液體，用完後內部應清除乾凈，防止殘留物長久腐蝕管體，或選用相應系列產品。

註：以上鋼絲纏繞膠管參照GB/T10544-03標準，並可根據要求製作DIN20023，SAE100R9～13標準膠管，未盡規格參數請來電咨詢！

φ51以上大口徑鋼絲纏繞膠管參照石油鉆探膠管和海洋輸油膠管技術標準。

單層鋼絲編織膠管技術參數

軟管規格	內徑	鋼絲層直徑	外徑	工作壓力		試驗壓力		爆破壓力		最小彎曲半徑	參考重量
軟管規格	內徑	鋼絲層直徑	外徑	MPA	Psi	Mpa	Psi	MPa	Psi	最小彎曲半徑	參考重量
1-5-21	4.5-5.5	9.5±0.6	14±0.8	21	3043	31.5	4564	63	9129	90	0.25
1-6-20	5.5-6.5	11.7±0.6	16±0.8	20	2898	30	4347	60	8694	100	0.34
1-8-17.5	7.5-8.5	13.7±0.6	18±0.8	17.5	2536	26.25	3804	52.5	7607	115	0.41
1-10-16	10±0.5	15.7±0.6	20±0.8	16	2318	24	3478	48	6955	130	0.47
1-13-14	13±0.5	19.7±0.6	24±1.0	14	2028	21	3043	42	6086	180	0.70
1-16-12	16±0.5	22.7±0.8	27±1.0	12	1739	18	2608	36	5216	205	0.84
1-19-10	19±0.5	25.7±0.8	30±1.0	10	1449	15	2174	30	4347	240	0.95
1-22-9	22±0.5	28.7±0.8	33±1.0	9	1304	13.5	1956	27	3912	280	1.09
1-25-8	25±0.5	32.2±0.8	37±1.0	8	1159	12	1739	24	3478	300	1.38
1-32-6	32±0.5	39.2±0.8	44±1.2	6	869	9	1304	18	2608	420	1.80
1-38-5	38±0.7	45.2±0.8	50±1.2	5	725	7.5	1087	15	2174	500	1.38
1-51-4	51±1.0	58.2±0.8	63±1.5	4	579	6	8694	12	1739	630	1.80
1-64-2.5	64±1.0	71±0.8	75±1.5	2.5	362	3.75	543	7.5	1087	770	4.00
1-76-1.5	76±1.0	84±0.8	88±1.5	1.5	217	2.25	326	4.5	652	930	5.50
1-89-1	89±1.0	99±0.8	103±1.5	1	144.9	1.5	217	3	435	1100	7.60
1-102-1	102±1.0	111±0.8	115±1.5	0.8	116	1.2	174	2.4	348	1250	9.00

雙層鋼絲編織膠管技術參數

軟管規格	內徑 mm	鋼絲層直徑 mm	外徑 mm	工作壓力 Mpa		試驗壓力 Mpa		爆破壓力 Mpa		最小彎曲半徑 mm	參考重量 Kg/m
軟管規格	內徑 mm	鋼絲層直徑 mm	外徑 mm	MPA	Psi	Mpa	Psi	MPa	Psi	最小彎曲半徑 mm	參考重量 Kg/m
2-5-60	5±0.5	11.2±0.6	15±0.8	60	8694	90	13041	150	21735	90	0.40
2-6-60	6±0.5	13.5±0.6	18±0.8	60	8694	90	13041	150	21735	100	0.45
2-8-50	8±0.5	15.5±0.6	20±0.8	50	7245	75	10868	125	18113	115	0.62
2-10-40	10±0.5	17.5±0.6	22±0.8	40	5796	60	8694	100	14490	130	0.71
2-10-53	10±0.5	16.5±0.6	24±0.8	53	7680	79.5	11520	132	19127	130	0.71
2-13-30	13±0.5	21.5±0.8	26±1.0	30	4347	45	6521	90	13041	180	0.93
2-16-21	16±0.5	24.5±0.8	29±1.0	21	3043	31.5	4564	63	9129	205	1.00
2-16-34	16±0.5	24.5±0.8	30±1.0	34	4926	51	7390	85	12317	205	1.23
2-19-18	19±0.5	27.5±0.8	32±1.0	18	2608	27	3912	54	7825	240	1.23
2-19-34	19±0.5	27.5±0.8	32±1.0	34	4926	51	7390	85	12317	240	1.38
2-22-16	22±0.5	30.5±0.8	35±1.0	16	2318	24	3478	48	6955	280	1.54
2-25-14	25±0.5	34±0.8	39±1.0	14	2029	21	3043	42	6086	300	1.54
2-32-11	32±0.5	41±0.8	40±1.2	11	1594	16.5	2391	33	4782	420	1.82
2-38-10	38±0.7	47±0.8	52±1.2	10	1449	15	2174	30	4347	500	2.44
2-51-8	51±1	60±0.8	65±1.5	8	1159	12	1789	24	3478	630	3.18
2-64-5	64±1	74±1	79±1.5	5	725	7.5	1087	15	2174	790	3.74
2-76-4	76±1	86±1	92±1.5	4	580	6	895	12	1789	920	4.77
2-89-3	89±1	99±1	106±1.5	3.5	507	5.25	761	10.5	1521	1060	5.73
2-102-3	102±1	112±1	118±1.5	3	435	4.5	652	9	1304	1200	6.16
2-127-2	127±1	137±1	143±1.5	2	290	3	448	6	869	1450	7.32

三層鋼絲編織膠管技術參數

軟管規格	內徑 mm	鋼絲層直徑 mm	外徑 mm	工作壓力 Mpa		試驗壓力 Mpa		爆破壓力 Mpa		最小彎曲半徑 mm	參考重量 Kg/m
軟管規格	內徑 mm	鋼絲層直徑 mm	外徑 mm	MPA	Psi	Mpa	Psi	MPa	Psi	最小彎曲半徑 mm	參考重量 Kg/m
3-5-72	5±0.5	13.2±0.6	17±0.8	72	10433	108	15649	180	26082	120	0.50
3-6-68	6±0.5	15.0±0.6	19±1.0	68	9853	102	14780	170	24633	140	0.56
3-8-54	8±0.5	17.5±0.6	22±1.0	54	7825	81	11737	120	17388	160	0.83
3-10-44	10±0.5	19.5±0.6	24±1.0	44	6376	66	9563	110	15939	180	0.95
3-13-32	13±0.5	23.5±0.8	28±1.2	32	4637	48	6955	96	13910	240	1.22
3-16-23	16±0.5	26.5±0.8	31±1.2	23	3333	34.5	4999	69	9998	300	1.30
3-19-20	19±0.5	29.5±0.8	34±1.2	20	2898	30	4347	60	8694	330	1.62
3-22-18	22±0.5	32.5±0.8	31±1.2	18	2608	27	3912	54	7825	380	1.81
3-25-16	25±0.5	36.0±0.8	41±1.0	16	2318	24	3478	48	6955	400	1.99
3-32-13	32±0.5	43.0±0.8	48±1.2	13	1884	19.5	2826	39	5651	450	2.46
3-38-12	38±0.7	49.0±0.8	54±1.5	12	1789	18	2608	36	5216	500	3.08
3-51-10	51±1	62.0±0.8	67±1.5	10	1449	15	2174	30	4347	630	3.96
3-64-6	64±1	75.0±0.8	80±1.5	6	895	9	1304	18	2608	790	4.72
3-76-5	76±1	88±0.8	92±1.5	5	725	7.5	1087	15	2174	960	5.69
3-89-4	89±1	101.0±0.8	107±1.5	4	580	6	895	12	1789	1100	6.8
3-102-4	102±1	114.0±0.8	120±1.5	3.5	507	5.25	761	10.5	1521	1280	7.34
3-127-3	127±1	139±1	145±1.5	3	435	4.5	652	9	1304	1560	8.45

鋼絲纏繞液壓膠管技術性能指標

規格	膠管內徑 mm	膠管外徑 mm	纏繞層外徑 mm	工作壓力 MPa	最小爆破壓力 MPa	最小彎曲半徑	單位重量 kg/m
層數內徑工作壓力MPa	膠管內徑 mm	膠管外徑 mm	纏繞層外徑 mm	工作壓力 MPa	最小爆破壓力 MPa	最小彎曲半徑	單位重量 kg/m
4SP-6-100	6±0.5	19±1.0	14.4±0.5	100	210	130	0.65
4SP-10-70	10±0.5	24±1.0	19.2±0.8	70	210	160	1.03
4SP-13-60	13±0.5	27±1.0	22.2±0.8	60	180	410	1.21
4SP-16-50	16±0.5	30±1.5	26±0.8	50	200	260	1.589
4SP-19-46	19±0.5	35±1.5	30±0.5	46	184	280	2.272
2SP-19-21	19±0.5	31±1.5	27±0.5	21	84	280	1.491
4SP-25-35	25±0.5	41±1.5	36±0.5	35	140	360	2.659
2SP-25-21	25±0.5	38±1.5	33±0.5	21	84	360	1.813
2SP-32-20	32±0.5	49±1.5	44±0.5	20	80	460	2.195
4SP-32-32	32±0.5	52±1.5	47±0.5	32	128	560	3.529
4SP-38-25	38±1.0	56±1.5	50.8±0.7	25	100	560	4.118
4SP-51-20	51±1.0	69±1.5	63.8±0.7	20	80	720	5.710
2SP-51-14	51±1.0	65±1.5	60.8±0.7	14	48	720	3.810

4SP-22-38	22±0.5	40±1.5	33±0.5	38	114	320	2.29
2SP-22-21	22±0.5	36±1.5	30±0.7	21	84	320	1.68
4SP-45-24	45±1.0	64±1.5	58.8±0.7	24	96	680	5.10
2SP-45-16	45±1.0	60±1.5	55.8±0.7	16	64	680	3.510
