管道穿過鐵道、馬路、街道等處，為防止管道受荷載被壓壞，而在管道外部設置保護性套管，如:大口徑混凝土管道，大口徑鋼管等避免外力(荷載)直接作用在管道外壁上，造成管道破損，而采取的措施。

防水套管又叫穿墻套管，穿墻管。柔性防水套管一般適用於管道穿過墻壁之處受有振動或有嚴密防水要求的構築物，套管部分加工完成後，在其外壁均刷底漆一遍(底漆包括樟丹或冷底子油)。防水套管分為剛性防水套管和柔性防水套管。兩者主要是使用的地方不一樣，柔性防水套管主要用在人防墻，水池等要求很高的地方，剛性防水套管一般用在地下室等管道需穿管道的位置。

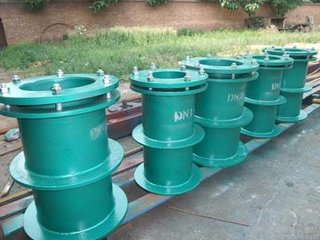

柔性防水套管是適用於管道穿過墻壁之處受有振動或有嚴密防水要求的構築物的五金管件，一般生產企業是根據建築科學研究院研製設計的S312、02S404標準圖集製造的。柔性防水套管穿墻處之墻壁，如遇非混凝土時應改用混凝土墻壁，必須將套管一次凝固於墻內;柔性防水套管施廣泛用於建築、化工、鋼鐵、自來水、污水處理等單位。

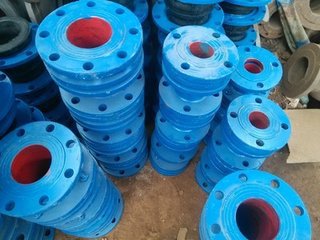

剛性防水套管是鋼管外加翼環(鋼板做的環形套在鋼管上)，裝於墻內(多為混凝土墻)，用於一般管道穿墻，利於墻體的防水，而柔性防水套管除瞭外部翼環，內部還有檔圈之類的，法蘭內絲，有成套賣的，也可自己加工，用於有減震需要的管路，如和水泵連接的管道穿墻時。

不管是柔性防水套管還是剛性防水套管都是用於管道穿過受有振動或有嚴密防水要求的建築物墻壁的五金配件，常用於建築、化工、鋼鐵、自來水、污水處理等單位。

剛性防水套管和柔性防水套管最直觀的不同，外觀上看就是不同的，柔性防水套管內部有橡膠止水環，如用在水池壁時防止漏水。它們安裝長度是不一樣的，柔性套管的標準長度是300mm而剛性套管的標準長度是200mm，但是它們有個共同點就是可以根據施工的需要任意加長或減短。

"保護管道不被破壞"

--塑料類管材穿越樓板需要保護。

比如上述大傢關於u-pvc排水塑料管加套管的做法，就是防止管道根部受外力破壞的一種保護性措施。(塑料類管材最怕從根部破壞，因為，維修很困難)。

同理，對於塑料類給水管材，在樓板上加設套管，不僅考慮施工、或維修，更有保護根部不被破壞的作用。大傢知道，塑料類給水管材的套管，不一定要穿過樓板，但，在樓板上的高度有明確的要求，目的就在於此。(可見規程內容、有詳解)。

--管道穿越基礎墻體，多見混凝土剪力墻，也要安裝套管，保護管道--當建築物發生沉降時，通過管道和套管間的縫隙，以禰補管道隨建築物沉降的差值，減低建築物對管道的壓力。

--管道穿三縫(伸縮縫、沉降縫、防震縫)時，為保證管道不被建築物三縫兩側的不均於沉降而折斷、或扭曲等，通常，也要設套管。這種套管往往有特殊的要求。可按設計要求訂製。

--地熱盤管通過打開間房間中部設置的伸縮縫時，也要在盤管外側，設套管，保護熱管。

"安裝管道、及維修管道方便"

--對於穿樓板的套管，不必多言;

--對於過建築物內墻的套管，怎樣利於維修，沒有經驗的，恐怕不好想象。

管道安裝時，操作者的空間利用范圍很大，可以自由運用。用戶入住以後的維修、和管道的更換(達到使用年限等)，操作者的空間很有限。

隻能利用管道支架、和套管臨時固定管道，進行相應的操作。

同時，套管的設置，還可以避免更換管道時，對居室內裝修的破壞――如果不設套管，在進行上述操作時，就會在管道過墻部位，產生墻麵損壞。

"有水房間的套管，還有一定的防止水滲、流、淌到下層的作用"

--"防止"有兩個方麵，一方麵，指工程竣工以後，用戶在裝修階段，不當的原因，造成自來水流淌，經套管流下層;另一方麵，用戶進駐後，意外原因，造成自來水流淌，經套管流下層。而且，前者往往多於後者。

流淌下層的原因有二，一是套管的高度低;二是，高度雖夠，但套管口密封得不嚴。

因此，規范對套管的高度有嚴格的要求:

有水房間(廚房、衛生間等)，套管高度應高出成活地麵50mm，塑料給水管的套管應高出成活地麵100mm以上。並應用油膏密封嚴密。

"防止交叉污染"

--當受條件限製，室內給水管道必須在排水管道下方穿過時，給水管道必須設置套管，套管長度不應小於設計要求，以防止水污染。

--室外給水管道，因條件限製，距化糞池凈距小於規范要求，也必須在給水管道外加設套管，長度按設計要求去做。

--管道穿越基礎、內墻、樓板等處時，避免管道(有壓管道，如，給水、暖氣等)使用時，對建築物造成擾動，同時便於管道的安裝與維修，設置的、大於安裝管道外徑的、材質與長度均符合要求的、安裝在基礎、內墻、樓板等管道穿越處短管。

--普通套管，多用焊接管製成，套管兩端應機械裁口(如，用無齒鋸等)，對壁厚要求不嚴。

"防水套管"

--管道穿越地下室等有防水要求的建築物、構築物時，設置的特殊製作的套管。常用剛性防水套管。

--剛性防水套管，需在套管外焊接止水環翼，對套管的壁厚、環翼的壁厚都有嚴格的要求，

並應保證焊縫質量。

--新型加長型防水套管，為加厚墻體定做的加長型防水套管，可以滿足超厚墻體的穿管要求。

-- 防腐蝕防水套管，經過防腐塗料特殊處理的防水套管，有效防止防水套管的氧化和腐蝕。

"隨土建施工一起安裝"

--管道穿混凝土構造的剪力墻基礎、穿梁、穿異形柱時，應隨土建一起安裝。原因是，預留孔洞後，套管與混凝土之間的二次澆註不好處理;有的無法處理，如地下室基礎混凝土剪力墻上安裝剛性防水套管。

"安裝管道前安裝"

--指管道穿混凝土樓板、普通磚墻時，一般都在混凝土樓板上預留孔洞，普通磚墻可以後鑿過墻眼。樓板處，在安管道之前，掉通線、安裝套管。磚墻上，畫線，栽設支架，找好坡度，安裝套管。

首先，防水套管管道在安裝使用前應先觀察其外觀、灌水和外壁沖水逐根檢查有無裂縫、有無砂眼。

其次，檢查所有管件有無裂縫、有無砂眼、管壁是否厚薄均勻。

再次，檢查所有承插口是否到位、牢固、密實。

最後，防水套管安裝時的管道坡度應均勻，不得有倒坡，屋麵出口處管道坡度應適當增大。

防水套管的管道安裝應按施工驗收規范設置支吊架。

防水套管安裝註意:當迎水麵為腐蝕性介質時，可采用封堵材料將縫隙封堵套管穿墻處如遇非混凝土墻壁時，應局部改用混凝土墻壁，其澆註范圍應比翼環直徑(D5)大200，而且必須將套管一次澆固於墻內。穿管處混凝土墻厚應不小於300，否則應使用墻壁一邊加厚或兩邊加厚。加厚部分的直徑至少為D5+200。套管的重量以L=300計算，如墻厚大於300時，應另行計算

常用防水套管分為剛性和柔性兩種。選型時應註意:防水套管是根據 建築科學研究院研製設計的S312、02S404標準圖集製造的。剛性防水套管適用於飲用水水池防水套管的安裝，在石棉水泥填打完畢以後進行，填嵌密封膏時，應保證縫內各接觸麵無銹蝕，漆皮，污物，且乾凈，乾燥。一般適用於管道穿過墻壁之處受有振動或有嚴密防水要求的構築物;穿墻處之墻壁，如遇非混凝土時應改用混凝土墻壁，而且必須將套管一次凝固於墻內;防水套管施用於建築、化工、鋼鐵、自來水、污水處理等單位。

防水套管分類:柔性防水套管，剛性防水套管，鋼製柔性防水套管，兩側防護剛性密閉套管，04FS02柔性密閉套管，加長型柔性防水套，不銹鋼防水套管等。

一種防水橡膠套管，包括:第一密封部，形成在使連接接觸件的電線穿過的至少一個通孔的內周麵上，與上述電線緊密接觸;第二密封部，形成在外周麵上，與連接器外殼緊密接觸，其特征在於，具有上述第一密封部的第一部件由硬度低於具有上述第二密封部的第二部 件的彈性材料所形成。結構圖分析國傢建築標準設計圖集給水排水專業-02S404<防水套管>

S312型柔性防水套管說明:

1 、本圖尺寸均以毫米來計。

2 、S312型柔性防水套管一般適用於管道穿過墻壁之處受有振動或有嚴密防水要求的構築物。

3 、套管部分加工完成後，在其外壁均刷底漆一遍(底漆包括樟丹或冷底子油)。外層防腐由設計決定。

4 、套管穿墻處之墻壁，如遇非混凝土墻壁時應改用混凝土墻壁，其澆註混凝土范圍應比翼環直徑( D6 )大 200mm ，而且必須將套管澆固與墻內。

5 、穿管處之混凝土墻厚應不小於 300mm 否則應使墻壁一邊加厚或兩邊加厚。加厚部分的直徑最小應比翼環直徑( D6 )大 200mm 。

6 、套管的材料重量是按墻厚 L 值為 300mm 計算，如墻厚大於 300mm 應另行計算。

7 、套管部件焊接材料，用 A3 材料製作， T42 焊接。

防腐和刷漆措施
