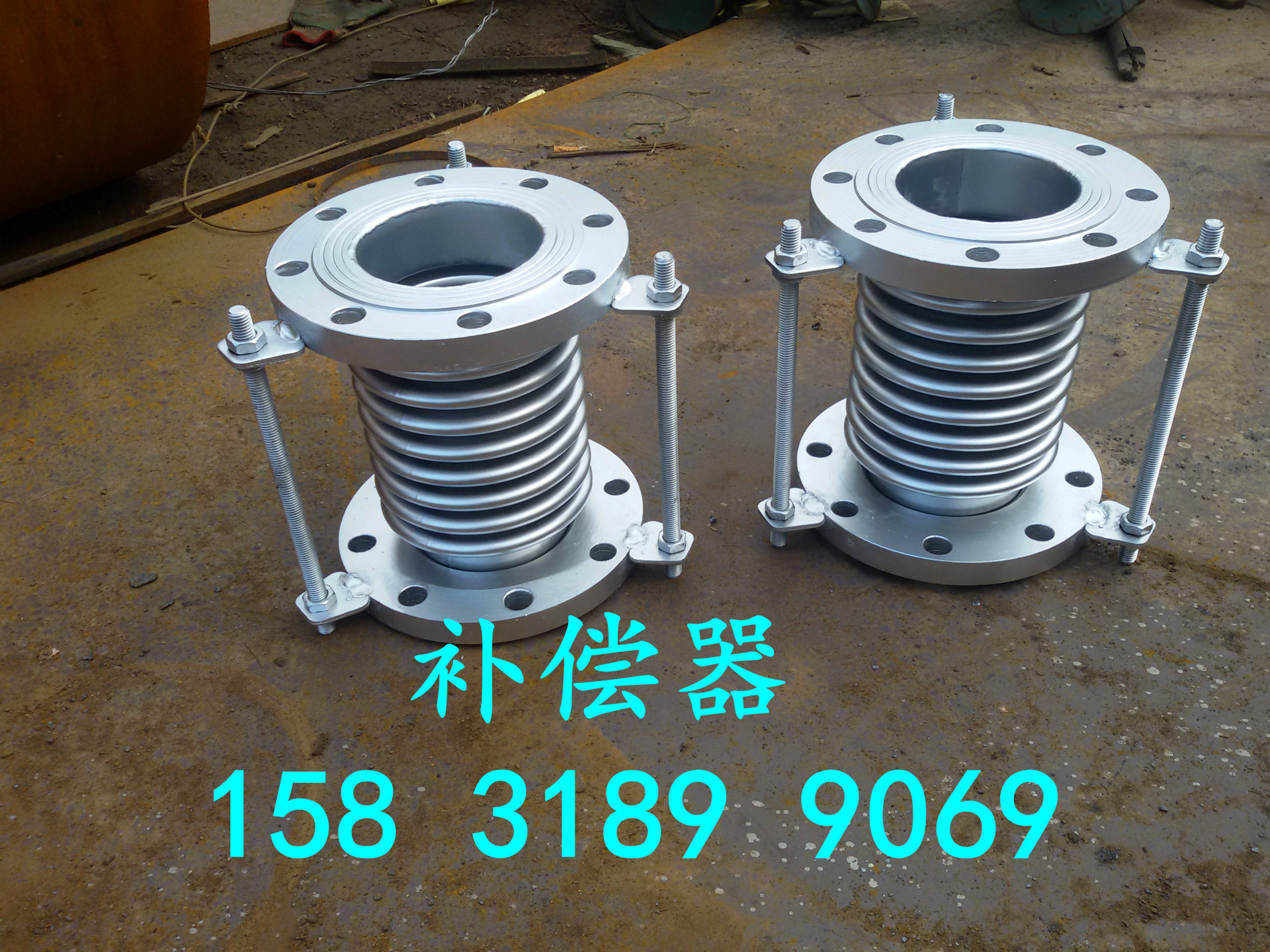

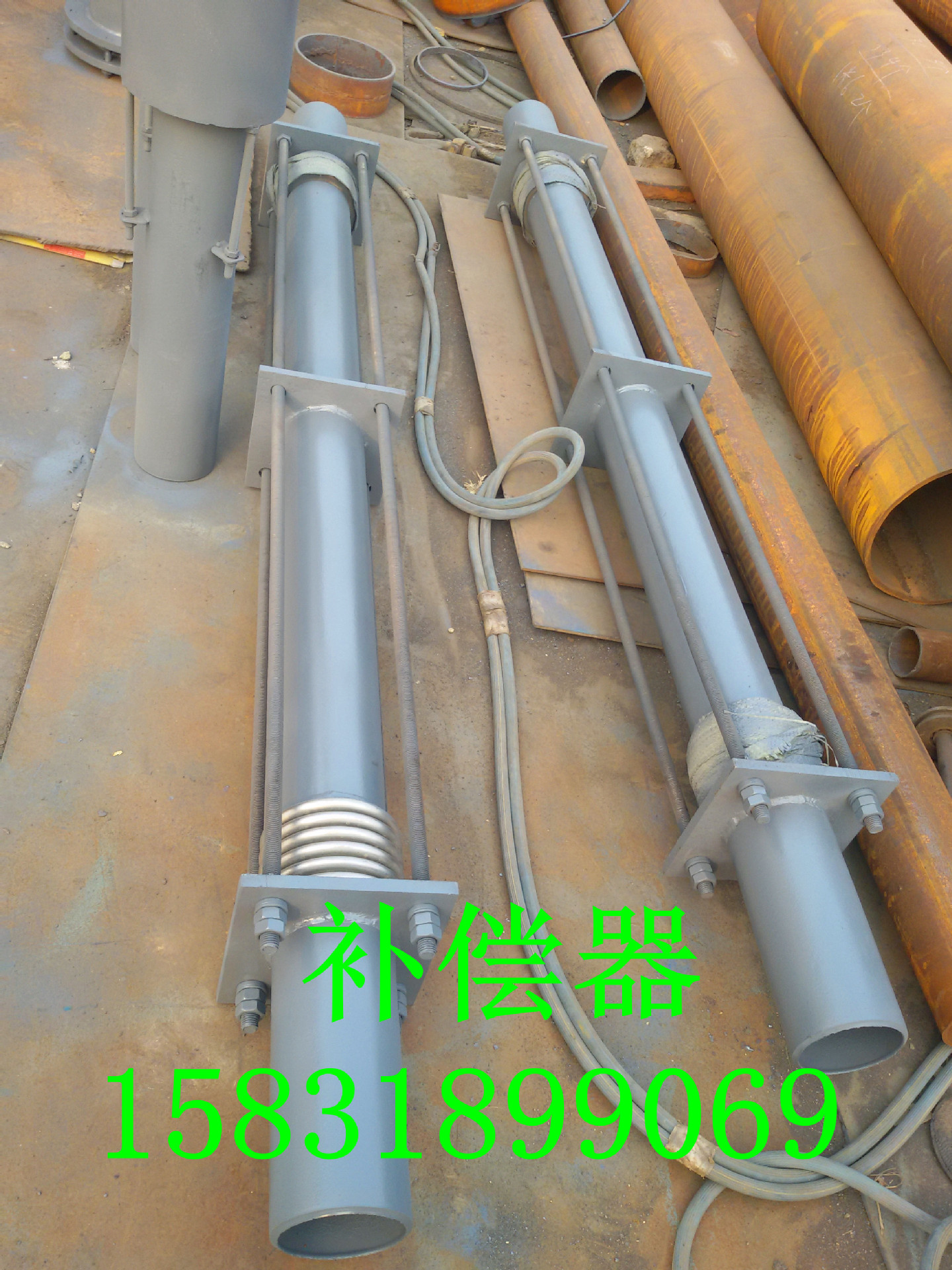

       補償器習慣上也叫膨脹節,或伸縮節。由構成其工作主體的波紋管(一種彈性元件)和端管、支架、法蘭、導管等附件組成。 屬於一種補償元件。利用其工作主體波紋管的有效伸縮變形,以吸收管線、導管、容器等由熱脹冷縮等原因而產生的尺寸變化,或補償管線、導管、容器等的軸向、橫向和角向位移。也可用於降噪減振。在現代工業中用途廣泛。供熱上,為瞭防止供熱管道升溫時,由於熱伸長或溫度應力而引起管道變形或破壞,需要在管道上設置補償器,以補償管道的熱伸長,從而減小管壁的應力和作用在閥件或支架結構上的作用力。IMG_2859

    IMG_2849

    IMG_2830

        軸向型

    主要用於補償軸向位移,也可以補償橫向位移或軸向與橫向的合成位移,具有補償角位移的能力,但一般不應用通用型補償器來補償角位移。
        對管架設計的要求:
       1、安裝軸向型補償器的管段,在管道的盲端、彎頭、變截麵處,裝有截止閥或減壓閥的部門及側支管線進入主管線入口處,都要設置主固定管架。主固定管架要考慮波紋管靜壓推力及變形彈性力的作用。推力計算公式如下: Fp=100*P*A Fp-補償器軸向壓力推(N), A-對應於波紋平均直徑的有效麵積(cm2), P-此管段管道最高壓力(MPa)。 軸向彈性力的計算公式如下: Fx=f*Kx*X FX-補償器軸向彈性力(N), KX-補償器軸向剛度(N/mm); f-系數,當“預變形”(包括預變形量△X=0)時,f=1/2,否則f=1。 管道除上述部位外,可設置中間固定管架。中間固定管架可不考慮壓力推力的作用。
       2、在管段的兩個固定管架之間,僅能設置一個軸向型補償器。
       3、補償器一端應靠近固定管架,若過長則要按第一導向架的設置要求設置導向架,其它導向架的最大間距可按下計算: LGmax-最大導向間距(m); E-管道材料彈性模量(N/cm2); i-tp 管道斷麵慣性矩(cm4); KX-補償器軸向剛度(N/mm), X0-補償額定位移量(mm)。 當補償器壓縮變形時,符號“+”,拉伸變形時,符合為“-”。當管道壁厚按標準壁厚設計時,LGmax可按有關標準選取。IMG_2605

    IMG_2602

        補償器橫向型

        主要吸收橫向位移和少量的軸向位移。
    對管架設計的要求:
    1、 裝在管道彎頭附近的橫向型補償器,兩端各高一導向支座,其中一個宜是平麵導向管座,其上、下活動間隙按下式計算: ε-活動間隙(mm); L-補償器有效長度(mm); △Y-管段熱膨脹量(mm); △X-不包括L長度在內的垂直管段的熱膨脹量(mm)。
    2 、補償器兩側的導向支座應接近補償器,支座的型式應使補償器能定向運動。

       補償器角向型

         由接管,波紋管以及與接管相連的一對鉸鏈構成。它隻能吸收單平麵的角向位移。吸收位移時應有兩個或者三個角向補償器組合使用,同時鉸鏈具有承受內壓推力能力。 工作溫度≤420℃,疲勞壽命1000次。
    對管架設計的要求:
        補償器
        角向型補償器宜兩個或三個為一組配套使用,用以吸收管道的橫向位移,對Z形和L形管段兩個固定管架之間,隻允許安裝一個橫向型補償器或一組角向型補償器。此時平麵鉸鏈銷的軸線必須垂直於彎曲管段形成的平麵(萬向鉸鏈補償器不受此限製)。 裝有一組鉸鏈補償器的管段,其平麵導向架的間隙ε亦可按上式計算。但是L長度應為兩補償器鉸鏈軸之間的距離,△X是整個垂直管段的熱膨脹量。20151019_154647

    20151202_140716


    20150619_163447

    20150619_163439

    20151019_154700

         作用:
       1.補償吸收管道軸向、橫向、角向冷熱變形。
       2.波紋補償器伸縮量,方便閥門管道的安裝與拆卸。
       3.吸收設備振動,減少設備振動對管道的影響。
       4.吸收地震、地陷對管道的變形量。20150709_172409
