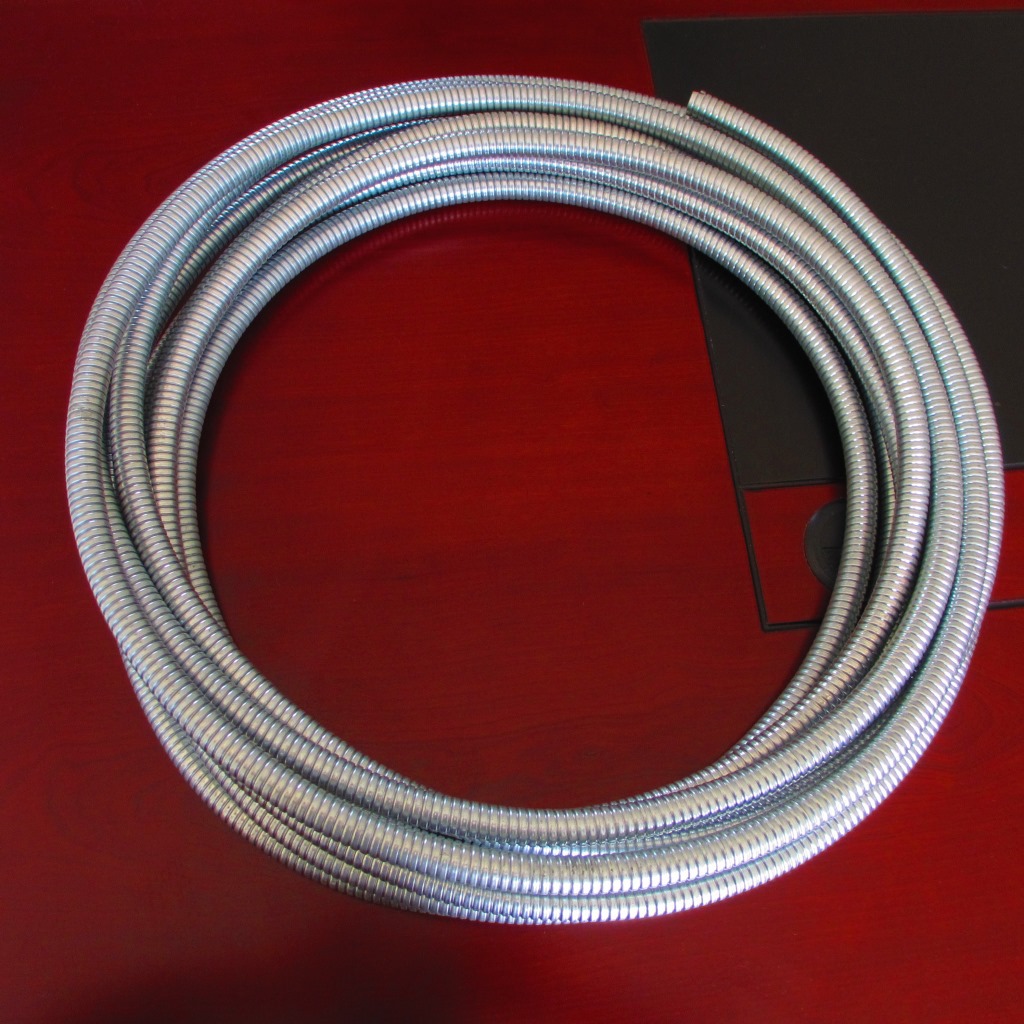

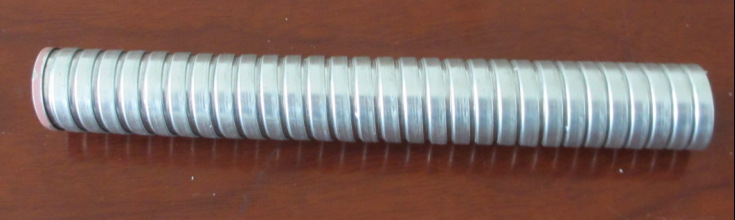

KZ基本型可撓金屬電線保護套管

執行標準：符合JG／T3053-1998《可撓金屬電線保護套管》GB/T20041.1-2005/IEC61386-1:1996《電氣安裝用導管系統第一部分：通用要求》標準的要求。
技術規范：CECS87：96《可撓金屬電線保護管配線工程技術規范》。
設計規范：JGJl6-2008《民用建築電氣設計規范》的要求

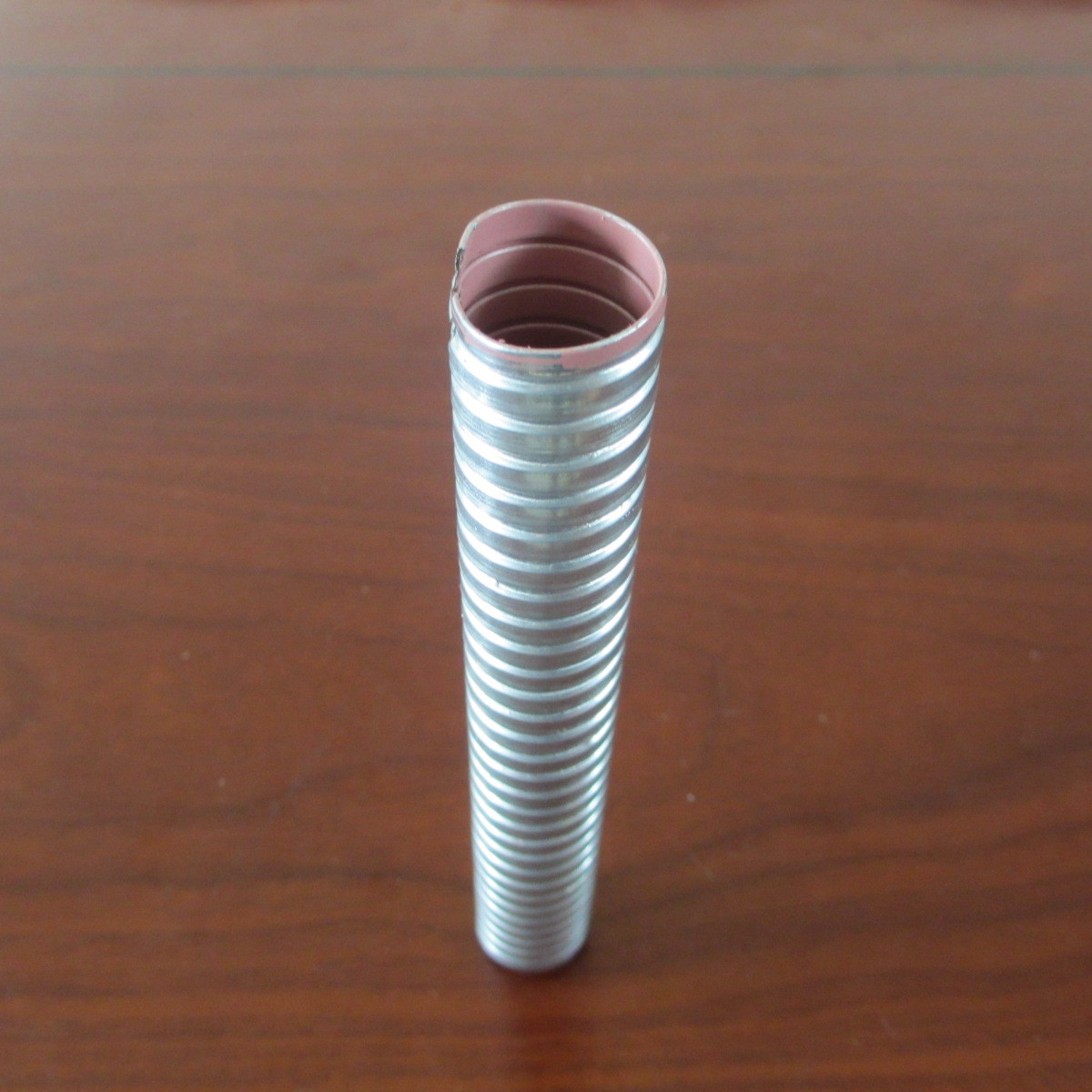

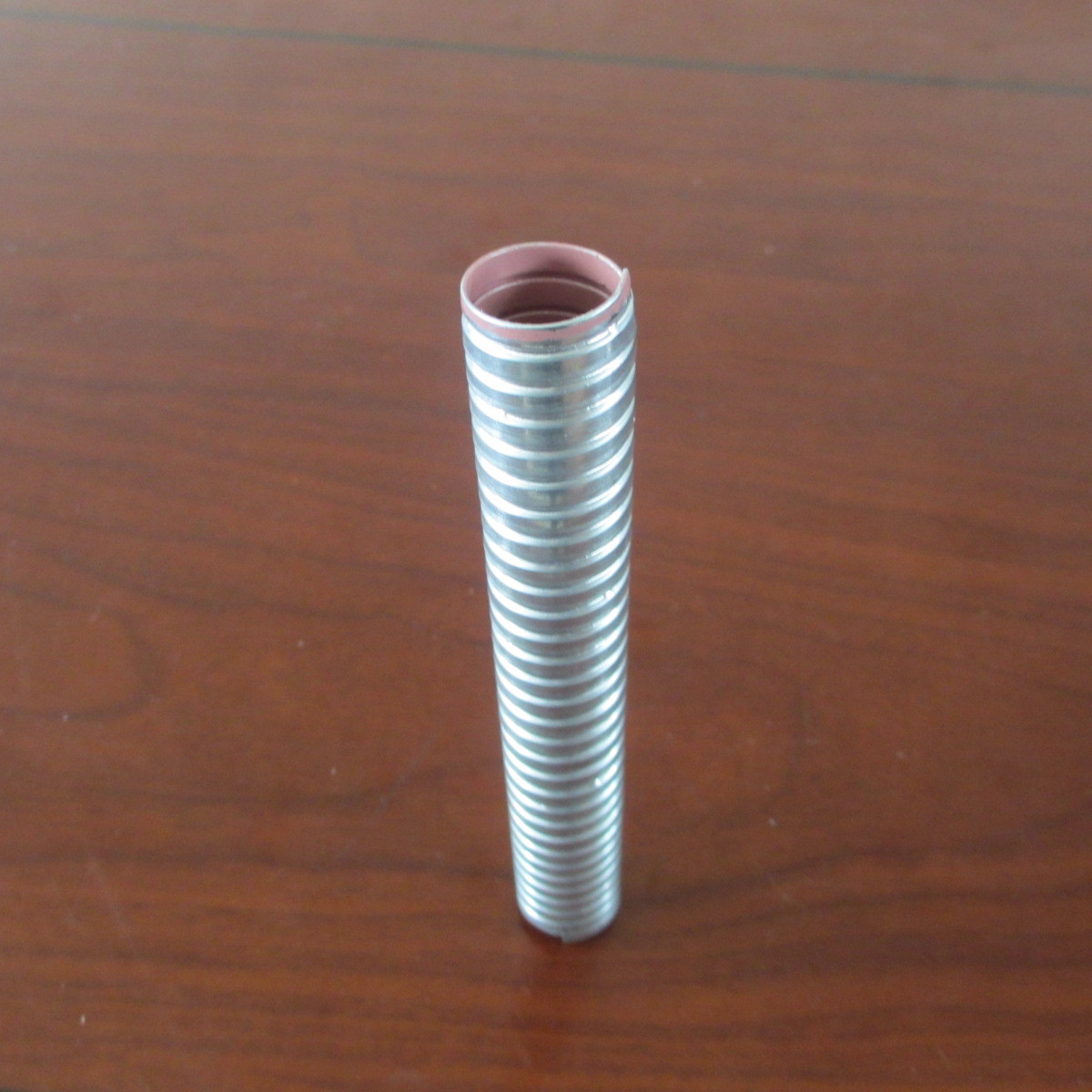

產品結構：外層為熱鍍鋅鋼帶(Fezn)；裡層為阻燃防腐絕緣層。
適用范圍：適用於乾燥場所及埋入混凝土中的配管，如裝修吊頂、消防、照明、機器機表電氣設備安裝等低壓電氣配管工程。
性能特點：可撓、耐水、防腐、阻燃、絕緣、安全
使用優勢：

1、可撓性好、施工簡單方便。    2、雙重防腐，使用壽命長。

3、內層絕緣，安全可靠。      4、抗震性好，屏蔽作用好。

5、材料利用率可達100％。

解釋說明：1、使用基本型附件配管。     2、阻燃防腐絕緣層無毒、無害、環保等。

規格
Number

內徑
mm

外徑
mm

外徑公差
mm

每卷長
m

鋼管對應規格

電線管對應規格

mm

"

mm

"

15#

16.0

19.0

±0.2

50

10

3/8"

16

5/8"

17#

18.5

21.5

±0.2

50

15

1/2"

19

3/4"

24#

     25.8

28.8

±0.2

25

20

3/4"

25

1"

30#

31.9

34.9

±0.2

25

25

1"

32

11/4"

38#

     39.8

42.9

±0.4

25

32

11/4"

38

11/2"

50#

51.5

54.9

±0.4

25

40

11/2"

51

2"

63#

65.5

69.1

±0.6

10

50

2"

64

21/2"

76#

79.5

82.9

±0.6

10

70

21/2"

76

3"

83#

84.5

88.1

±0.6

10

80

3"

-

-

101#

103.5

107.3

±0.6

5

100

4"

-

-

按JG/T3053-1998標準

1、套管12#、15#、17#每卷允許有兩個接頭（三根），短頭部分最低限度不能少於15M。24#、30#、38#

、50#每卷允許有一個接頭（二根），短頭部分最低限度不能少於10M。

2、可撓金屬電線保護套管與鋼管依據內徑尺寸對應。
