內蒙烏蘭察佈市直銷金屬纏繞墊片金屬復合墊金屬密封墊片_o型圈_橡塑_貨源

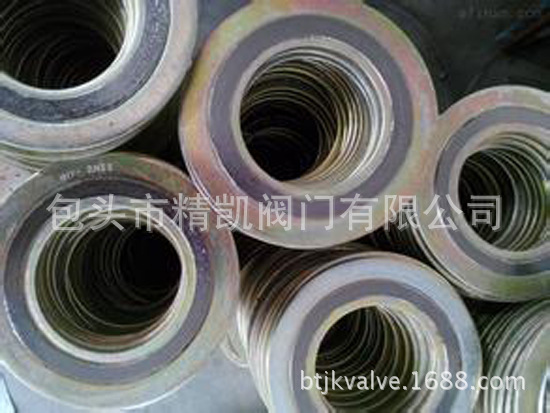

特性

1、適用的工況范圍寬。能耐高溫、高壓和適應超低溫或真空下的使用條件。通過改變墊片的材料組合，可解決各種介質對墊片的化學腐蝕問題。

2、應力補償能力強。在溫度、壓力波動頻繁的工位上，密封性能穩定、可靠。

3、密封性能優良。

4、對與墊片接觸的法蘭密封而的表麵精度要求不高。

5、安裝方便，墊片預緊壓力較低。

結構形式及代號：

基本型式	代號	適用的法蘭密封麵
基本型	A	榫槽麵
帶內環型	B	凹凸麵
帶對中環型	C	平麵或突麵
帶內環和中環型	D	平麵或突麵

材料

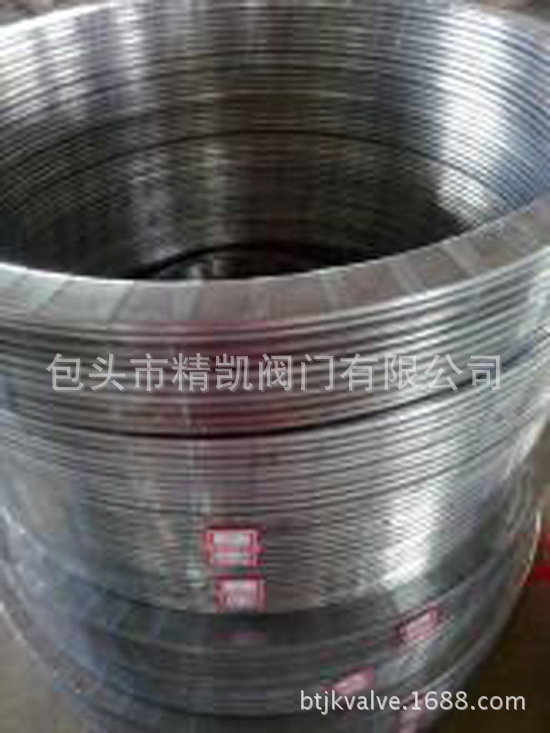

1.金屬帶

A. 采用厚度為0.15mm~0.25mm的08F0Cr13,0Cr18Ni19Ti,0Cr18Ni9Ti,00Cr18Ni10,0Cr18Ni12Mo2Ti, 00Cr17Ni14Mo2等冷軋鋼帶，或由供需雙方協商確定。

B. 金屬帶為預成型的V型或W型窄帶，表麵應光滑.潔凈，不應有粗糙不平.裂紋.劃傷.凹坑及銹斑等缺陷

C.不銹鋼的硬度值HV≤200

2. 非金屬帶

A 非金屬填充為特製的石棉帶，柔性石墨帶，聚四氟乙烯帶，非石棉纖維帶，及雲母帶等。帶的厚度為0.3-1.0mm。

B. 特製石棉燒失量必須≤25%

C. 非金屬帶的氯離子含量≤100PPM

D.各類介質及各種非金屬帶的推薦使用溫度及壓力

介質材料	石棉	石墨	非石棉	聚四氟乙烯
水類介質	600℃，CL 2500	550℃，CL 1500	350℃，CL 1500	-200-260℃， CL 1500
油類介質	500℃，CL 1500	550℃，CL 600	350℃，CL 600	-200-260℃， CL 600
氣體介質	400℃，CL 600	550℃，CL 400	350℃，CL 400	200-260℃， CL 400

註：石墨在非氧化介質下，可使用到800℃。

材料	溫度℃	最大工作壓力	適用介質	壓縮率 %	回彈率%	應力松弛率%
膨脹石墨	-220--550	250 BAR	腐蝕性介質	18--30	≥17	≤18
特製石棉帶	-200---600			18--30	≥19	≤28
聚四氟乙烯	-200-- 250	100 BAR	腐蝕性介質	18--30	≥15	≤13
無石棉材料	-100--250	100 BAR	一般氣密性	18--30	≥19	≤28
雲母	-150--800	100 BAR	特高溫	18--30

3.加強環除另有協議外，內加強環材料應與金屬帶材料相同，外加強環的材料選用A3鋼，並防銹處理。

特殊材質纏繞墊片
　　采用321,雙相鋼，蒙乃爾,銦科鎳,哈氏合金,鈦等特殊不銹鋼或合金材料作為纏繞鋼帶和內外環和高純核級石墨、膨脹四氟、無石棉等非金屬材料纏繞而成的纏繞墊片，用於各類耐高底溫，內強腐蝕，強輻射等特殊工況條件下的法蘭密封。
性能特點：能在各種超高溫.低溫循環交變，強腐蝕和強輻射各種極端苛刻條件下保持其優良的密封性能。

使用溫度

石墨金屬纏繞墊片使用溫度-200-850℃

石棉金屬纏繞墊片使用溫度-200-500℃

四氟金屬纏繞墊片使用溫度-200-260℃

標註

在訂購纏繞墊時需向供方提供具體的標準、材質、公稱通徑、壓力等級，或註明具體尺寸。

尺寸標示為：D1XD2XD3XD4

標準

常用的產品標準有：

· HG20610 化工部歐洲體系

· HG20631化工部美洲體系

· GB/T4622.2國傢標準

· JB/T4719機械部標準

· SH3407 石油化工企業

· ASME B16.20 美標

· DIN 德標

· JIS B2404-1999 JIS TS-1998日標

· BS 3381-1999英標

其他

纏繞墊片使用壓力：≤25MPa

纏繞墊片使用溫度：-196℃-700℃(氧化性介質中不高於600℃)

預緊壓力:Y=70.0±1Mpa

墊片系數:M=2.5~4.0

常用用途

適用於負荷不均勻、接合力易松弛，溫度與壓力周期性變化、有沖擊或震動的場合。是閥門、泵、換熱器、塔、人孔、手孔等法蘭連接處的靜密封原件，廣泛地用於石化、機械、電力、冶金、造船、醫藥、原子能和宇航等部門。

安裝使用

註意事項

1、墊片的纏繞部分必須介於法蘭密封麵之間，不可隨意加寬纏繞部分的寬度，這樣勢必影響螺栓的壓緊力，從而影響墊片的密封性能。

2、基本型墊片最好不要用在凹凸麵法蘭上，這是因為基本型墊片在法蘭軸向壓緊力作用下，墊片內圈焊點容易開焊，從而導致墊片失效。

3、在高溫、寒冷或冷熱頻繁交變、振動較大、強腐蝕介質等惡劣工況條件下，用於平麵法蘭和凸麵法蘭的墊片最好加裝合理材料的內環。

4、絕不能用低材質墊片取代高材質墊片。避免材料腐蝕或其它原因造成墊片失效。

選購事項

1、根據工況條件、法蘭密封麵型式選擇墊片。

2、選用質量管理體系健全且有效運行的生產企業的產品，最好選用持有特種設備（壓力管道元件）製造許可證書及有效型式試驗報告的企業的產品。

3、壓縮率、回彈率和密封性能是密封墊片的重要性能指標，一般來說，在滿足壓縮率要求的前提下，回彈率越高越好；而在滿足回彈率標準要求的前提下，壓縮率的測試值也是大些為好。應選擇密封性能好、壓縮率適度且回彈率盡可能大的產品。

4、墊片主體表麵不允許有影響密封性能的傷痕、空隙、凹凸不平及銹斑缺陷。墊片主體表麵非金屬帶應均勻、適當的高出金屬帶，層間紋理應清晰，但不可顯露金屬帶。金屬纏繞墊片的焊點間距應均勻，不應有未熔合或過熔等缺陷。加強環表麵不應有毛刺、凹凸不平、銹斑等缺陷，墊片主體的上下密封麵與加強環上下表麵的間距應相等內加強環與墊片主體間應緊密固定，不能松動；外加強環與墊片主體間應保持定位並可適當松動。
