概述:

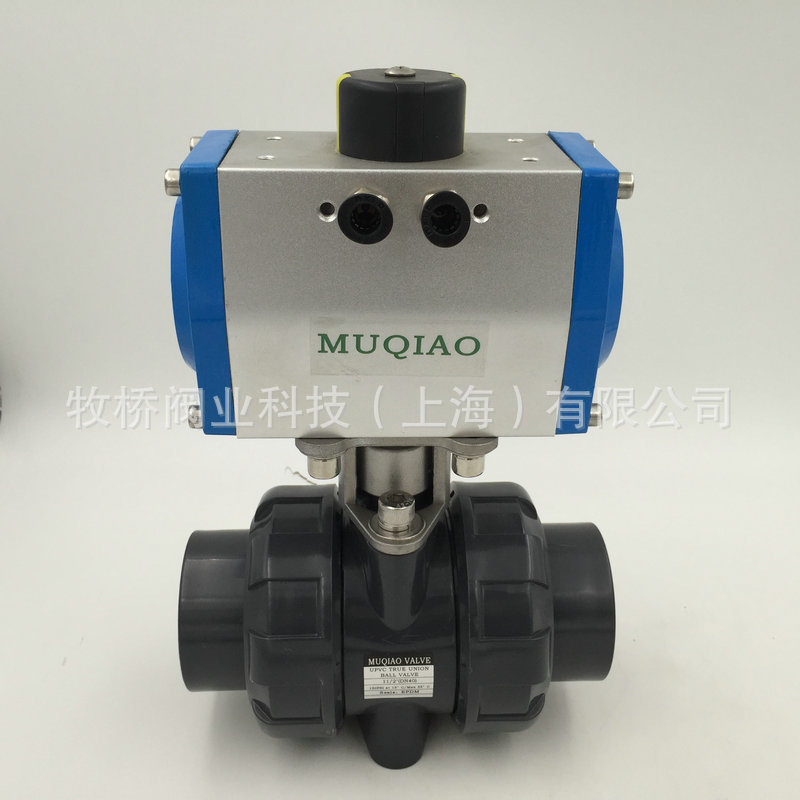

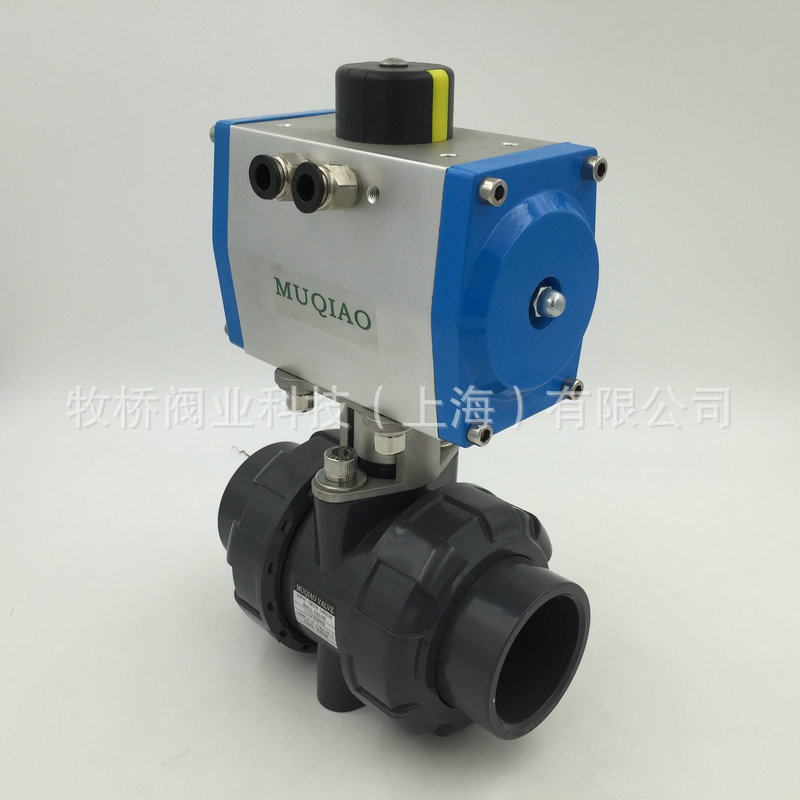

UQ621F氣動UPVC球閥采用雙由令承插連接,不須使用特殊工具即可快速裝配,具有結構緊湊、耐磨損、容易拆卸、方便檢修、維護簡單易行等優點。氣動UPVC球閥閥體材質衛生無毒、耐腐蝕性強、重量輕、應用范圍廣,例如:純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業。
產品特點

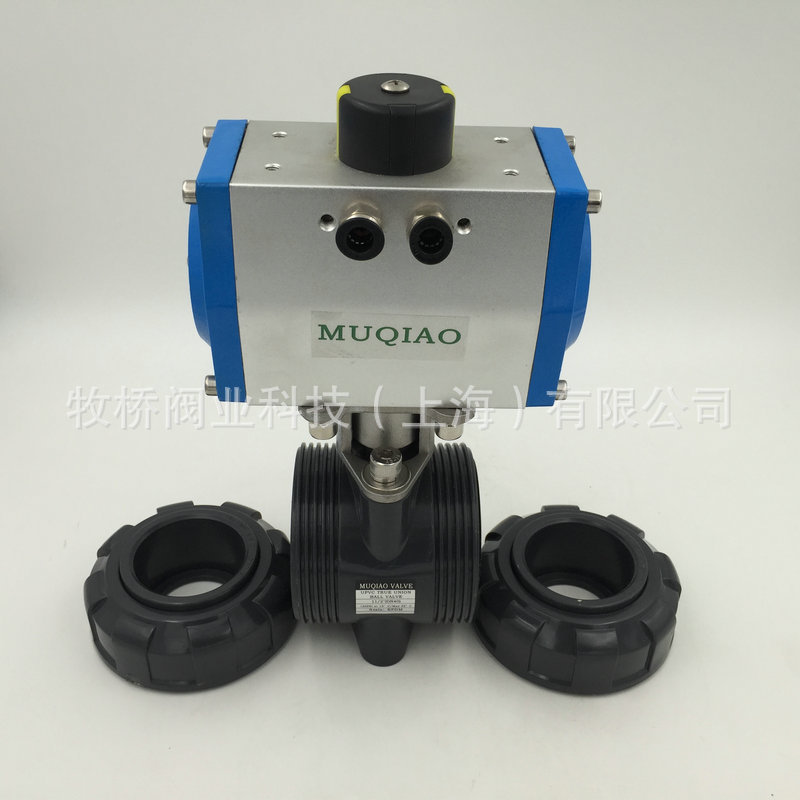

1、氣動UPVC球閥采用雙向雙由令結構,可同時當由令及閥門使用,可在前段設備管路不必停工的狀態下,關閉球閥,卸下由令,進行後段工程維修。
2、氣動UPVC球閥閥體具有優良的耐化學腐蝕性能,在由令端有FPM或EPDM "O"環,配合PTFE墊座之使用,能防止多數化學物質之腐蝕。
3、墊座松緊可做適度調整。管壁平潔光滑,輸送流體時具有較小的磨擦阻力和附著力。
4、氣動UPVC球閥阻燃性能為自熄性。低熱傳導性能,約為鋼材的1/200。重量輕,相當於鋼管1/5,銅管的1/6。
5、介質中重離子含量達超純水標準,衛生指標符合國傢衛生標準要求。
6、優異的耐老化和抗紫外線性能,使正常使用壽命比其它管道系統均有很大的延長。
氣動執行器
牧橋閥業科技(上海)有限公司 采用新型GTD系列或ATD系列氣動執行器,有雙作用式和單作用式(彈簧復位),齒輪傳動,安全可靠;大口徑閥門采用AW型系列氣動執行器拔叉式傳動,結構合理,輸出扭矩大,有雙作用式和單作用式。
1、齒輪式雙活塞,輸出力矩大,體積小。
2、氣缸選用鋁金材料,重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供瞭方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍,確保與閥門的同步精度。
技術參數和性能
UQ621F氣動UPVC球閥執行器技術參數 | UQ621F氣動UPVC球閥閥體參數 | ||
類 型 | 雙作用活塞式、彈簧復位式 | 公稱通徑 | DN15~100mm |
氣源壓力 | 雙作用:2-8bar/單作用:4-8bar | 公稱壓力 | PN1.0MPa |
輸出力矩 | 雙作用:4N·M~10560N·M | 閥軸材質 | UPVC、CPVC、PP、PVDF、ABS |
單作用:7N·M~2668N·M | 閥體材質 | UPVC、CPVC、PP、PVDF、ABS | |
工作溫度 | 常溫型:-20℃~80℃(丁腈橡膠O型圈) | 球體材質 | UPVC、CPVC、PP、PVDF、ABS |
高溫型:-20℃~160℃(氟橡膠O型圈) | 閥座密封 | PTFE | |
動作范圍 | 0~90°±5° | 溫 度 | 0℃~+60℃ |
介面螺紋 | GTD40~GTD83/ATD50~ATD88 G1/8″ | 連接方式 | 雙油令、法蘭 |
GTD110~GTD350/ATD100~200 G1/4″ | 適用介質 | 食品工業、石化和與PVC相匹配的各種流體 | |
閥位信號 | 定位器:4~20mA/回信器:全開全關信號 | 特 點 | 結構緊湊、體積小、重量輕、安裝方便 |

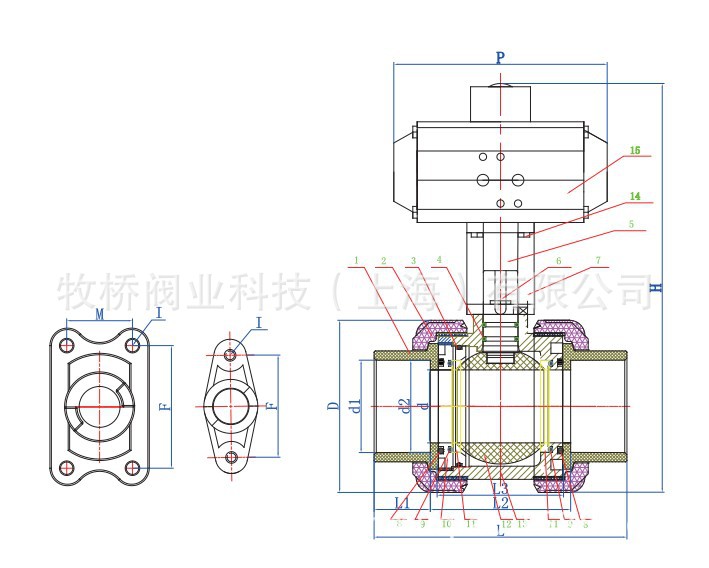

外形尺寸:
