3.不同合成橡膠的使用溫度范圍 現有的各種合成橡膠材質可滿足O型圈在不同情況下的工作溫度。根據產品工況，可以選取適合其溫度的O型圈橡膠材質。

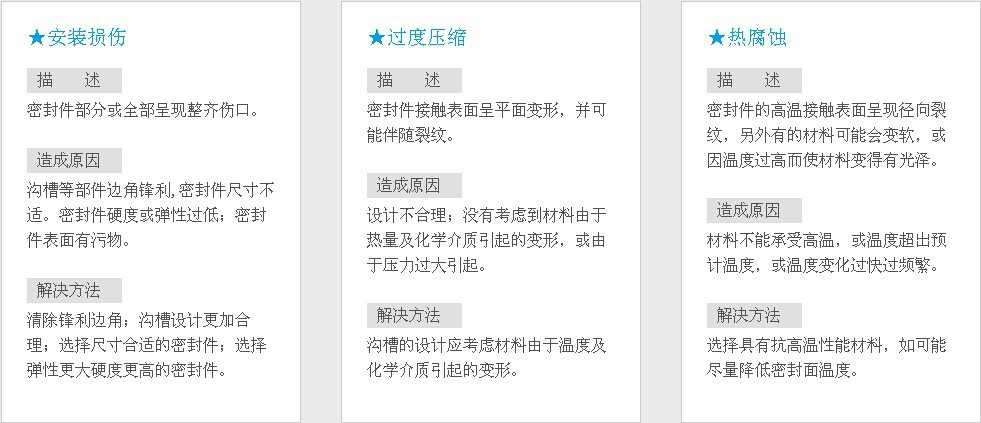

4.溝槽的設計 溝槽中的O型圈在介質壓力驅使下會發生變形，O型圈邊緣部分會流入間隙位置達到O型圈密封功能。O型圈受到的壓力越大，致使O型圈變形越大，則O型圈將獲得更好的密封效果。在O型圈受到的壓力超出其承受極限時，則O型圈會被擠入到間隙中，造成O型圈密封失效。為此O型圈溝槽設計時，必須合理。 擠出間隙 最大允許擠出間隙gmax和系統壓力，O型圈截麵直徑以及材料硬度有關。通常，工作壓力越高，最大允許擠出間隙gmax取值越小。如果間隙g超過允許范圍，就會導致O型圈擠出甚至損壞。 壓縮永久變形 評定O型圈密封性能的另一指標即所選材料的壓縮永久變形。在壓力作用下，作為彈性元件的O型圈，產生彈性變形，隨著壓力增大，也會出現永久的塑性變形。壓縮永久變形d可由下式確定： 式中： b0-原始厚度（即截麵直徑W） b1-壓縮狀態下的厚度 b2-釋放後的厚度 通常，為防止出現永久的塑性變形，O型圈允許的最大壓縮量在靜密封中約為30%，在動密封中約為20%。 壓縮率和填充率的設定 E (%)：壓縮率 壓縮率的設定------------------------------------------------------------------------------------------------------------- 使用范圍： 填充率的設定------------------------------------------------------------------------------------------------------------- 使用范圍：
| |||||||||||||||
批發市場僅提供代購諮詢服務，商品內容為廠商自行維護，若有發現不實、不合適或不正確內容，再請告知我們，查實即會請廠商修改或立即下架，謝謝。
