止水帶

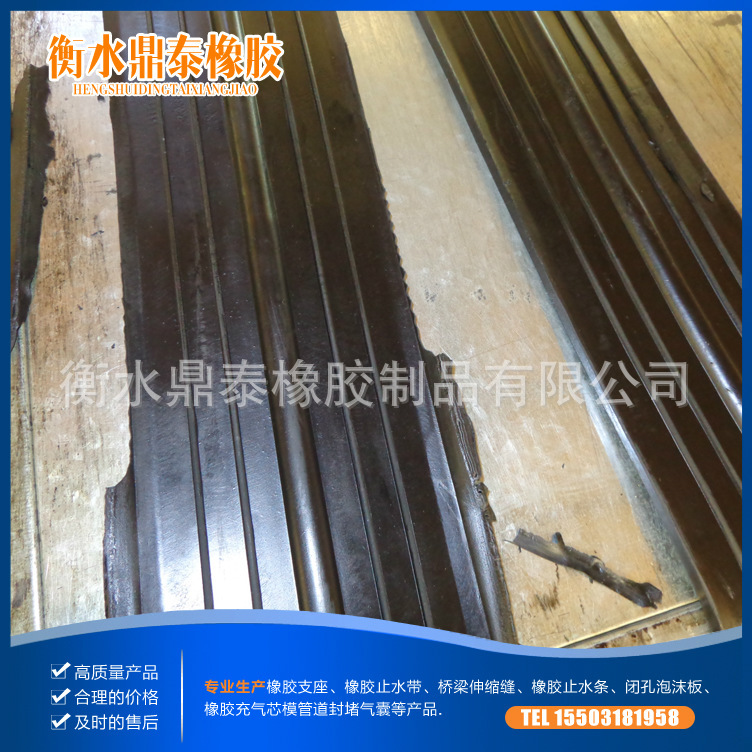

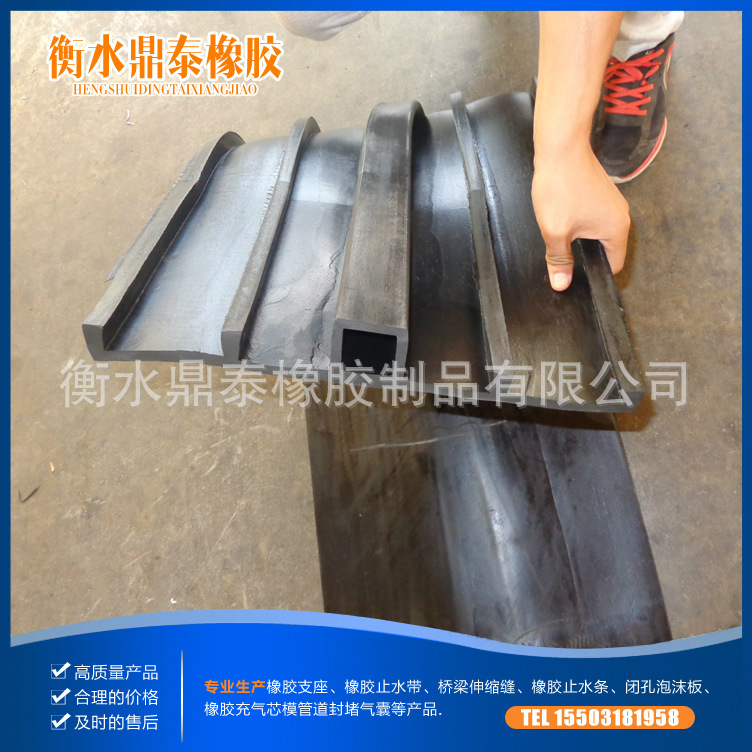

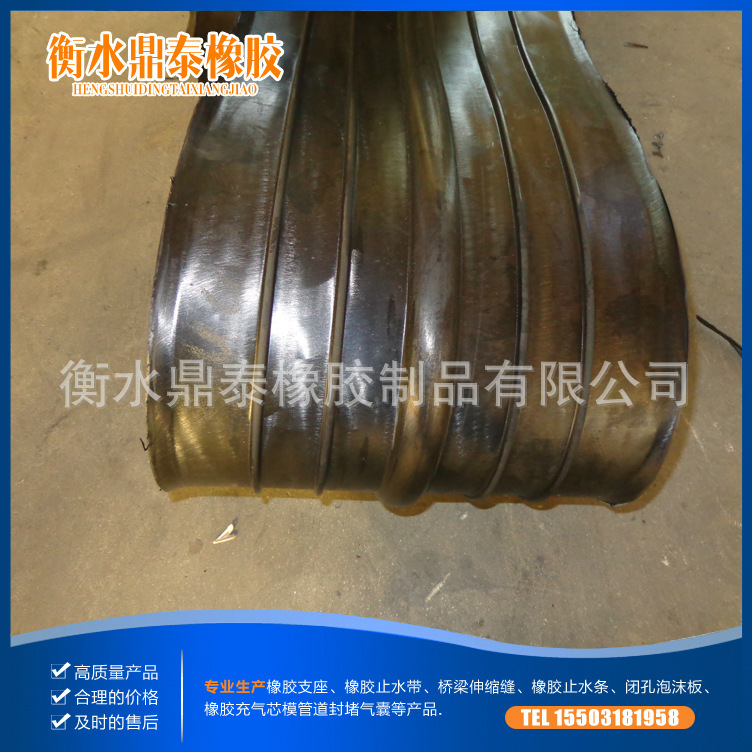

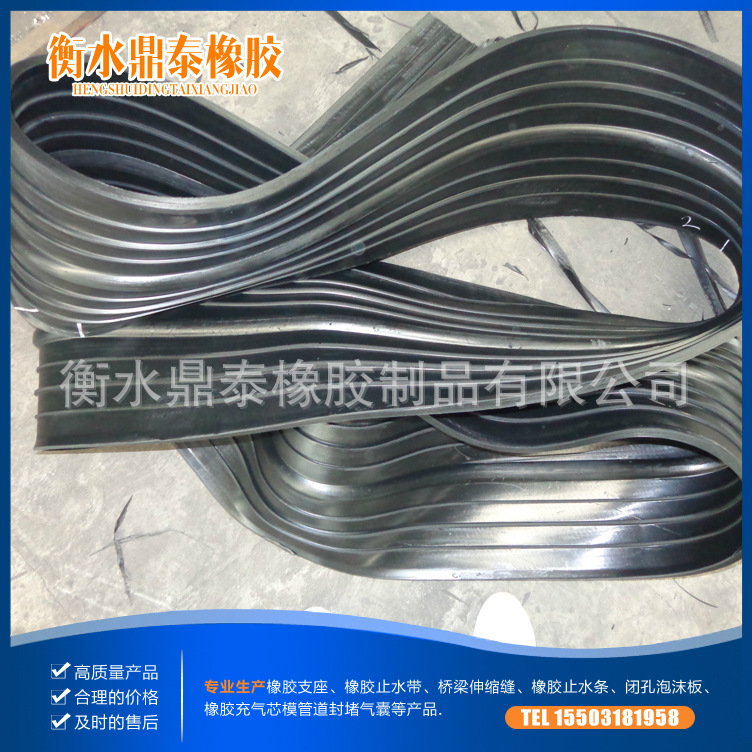

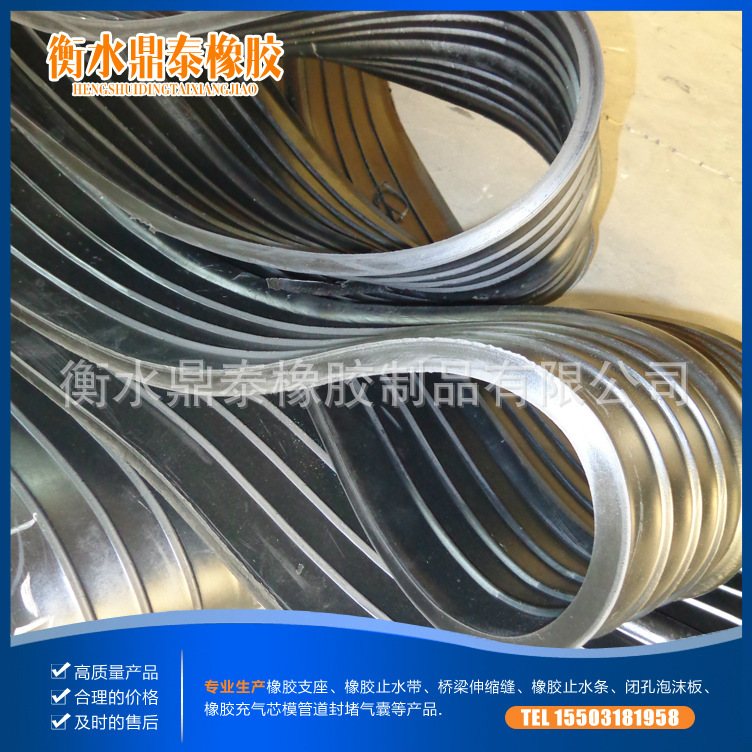

橡膠止水帶是采用天然橡膠與各種合成橡膠為主要原料,摻加各種助劑及填充料,經塑煉,混煉, 壓製成型,其品種規格較多,有橋型、山型、P型、R型、U型、Z型、乙型、T型、H型、E型、Q型等。該止水材料具有良好的彈性,耐磨性、耐老化性和抗撕裂性能,適應變形能力強、防水性能好,溫度使用范圍-45℃-+60℃。當溫度超過+70℃,以及強烈的氧化作用或受油類等有機溶劑侵蝕時,均不得使用該產品。
中文名橡膠止水帶外文名The rubber sealing belt主要原料天然橡膠與各種合成橡膠
目錄
- 1 分類
- 2 用途
- 3 物理性能
- 4 設計選用
- 5 施工安裝
- 6 國傢標準
- ? 執行標準
- ? 設計施工規范
- 7 社會案例
- 分類
止水帶按材料分為橡膠止水帶、塑料(PVC)止水帶、鋼板止水帶、橡膠加鋼邊止水帶。
按厚度分
主要設置在分部施工縫處,以增加兩次混凝土施工結合麵積,主要來滿足施工縫防水要求,應按其厚度分別采用折疊咬接或搭接;
止水帶鋼板型號是寬300mm,厚3mm的鋼板,長度3m1塊,材質為Q235鋼。施工時用對拉螺栓做水平支撐架,確保止水帶的垂直度及高程滿足設計及規范要求;混凝土澆築完畢後要及時清理止水鋼板上部被混凝土污染部分,防止上部混凝土澆築時與鋼板結合不良;下部施工完畢後,盡早鑿毛清理,確保上部施工時混凝土能良好的結合;澆築上部混凝土前,應用高壓氣槍或水槍沖洗底部混凝土,清除上部結構施工時散落的灰渣等污染物,在澆築上部結構混凝土時,首層應該先澆築2cm左右厚度的同等標號砂漿,一方麵潤濕先期施工的混凝土表層,起到良好的結合層的作用,另一方麵來檢查模板支護情況,確保構築物外觀尺寸符合設計及規范要求。設置鋼板止水帶在一定程度上解決瞭因為施工工藝水平限製,必須留置施工縫而發生滲漏的問題,但是這種方法也有3方麵的不足之處:①由於使用大量的鋼板及支撐構件造價高,不經濟;②施工工藝較復雜,需分段焊接止水鋼板、支撐結構,在構築物鋼筋結構復雜時安裝鋼板較困難,下部結構施工完畢後,要清理被污染的鋼板;③防滲效果不理想,下部結構澆築混凝土時經常碰撞鋼板,導致其變形移位,混凝土澆築高程也難以控製,上部結構澆築混凝土時振搗困難,經常因為漏振按製造材質分為: 橡膠止水帶(R),如:天然膠、氯丁膠、丁苯膠等
塑料止水帶(P),如:聚氯乙烯、聚乙烯等
金屬止水帶(M),如:銅、不銹鋼、碳鋼等
按用途分
變形縫用止水帶(B)
施工縫用止水帶(S)
有特殊耐老化要求的接縫用止水帶(J)

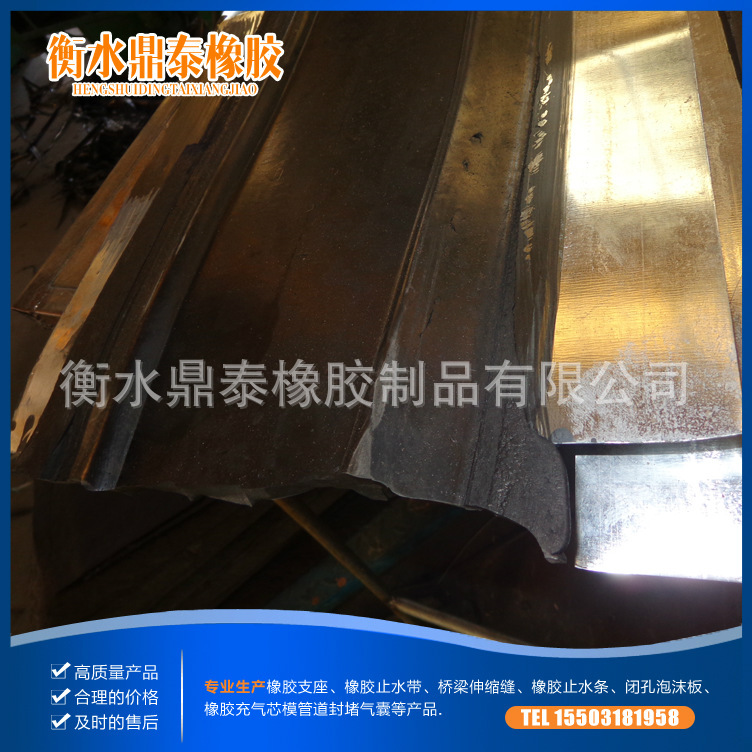

註:有鋼邊的止水帶(G,如:BG、SG、JG)
按設置位置
中埋式止水帶(Z)
背貼式止水帶(T)
按型狀分為
平板型止水帶(中部為平板的止水帶)
止水帶不同形狀示意圖
變形型止水帶(能夠適應接縫變形的止水帶,又分為封閉型(中心孔等)和開敞型(中心變形體不封口)兩種,開敞型包括W型、F型、Ω型、波型等)
產品標記:用途-材質-位置-規格(長×寬×厚)
如:長40000mm、寬350mm、厚8mm的變形縫用中埋式橡膠止水帶標記為:
B-R-Z-40000×350×8
紫銅止水帶
紫銅止水,其主要特點有:抗腐蝕能力強;強度高,能承受較大變形;外觀輪廓清晰,無裂紋、壓折、凹坑。
適用於各類高級水工建築的基礎止水、壩身止水、壩頂止水、廊道止水,以及壩體內孔洞止水、廠房止水、溢流麵下橫縫止水等,是防止疏漏最理想的產品
建國以來國內水利水電工程中設計采用的止水帶主要材質有四種,即純銅片(紫銅)、不銹鋼片、橡膠、塑料等。其中純銅因其耐化學浸蝕、適應變形、強度高等優良特性,是工程中重要止水部位的首選材料
用途
主要用於基建工程、地下設施、隧道、污水處理廠、水利、地鐵等工程。為
止水帶用途
閘門、壩底、建築工程、地下建築物等伸縮縫混凝土澆製配用。 QZ系列橡膠作。從而確保工程建築的使用壽命。物理性能
項目 指標
B S J
1、硬度(邵爾A),度 60±5 60±5 60±5
2、拉伸強度,MPa ≥ 15 12 10
3、扯斷伸長率,% ≥ 380 380 300
4、壓縮永久變形 70℃×24h, ≤ 35 35 35
23℃×168h, ≤ 30 25 25
5、撕裂強度,KN/m ≥ 30 25 25
6、脆性溫度,℃ ≤ -45 -40 -40
7、熱氣空氣老化 70℃×168h 硬度變化(邵爾A),度 ≤ +8 +8 -
拉伸強度,MPa ≥ 12 10 -
扯斷伸長率,% ≥ 300 300 -
100℃×168h 硬度變化(邵爾A),度 ≤ +8
拉伸強度,MPa≥ 9
扯斷伸長率,% ≥ 250
8、臭氧老化50pphm:20% 2級 2級 0級
9、橡膠與金屬粘合 斷麵在彈性體內
註:B表示變形縫、S表示施工縫、J表示有耐老化性能要求的接縫用止水帶。
