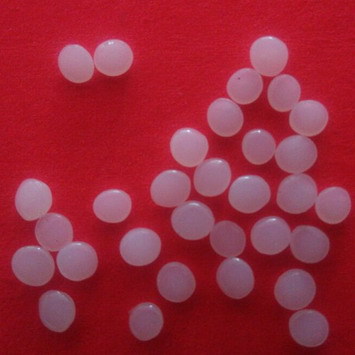

HDPE 高密度聚乙烯的特性
化學和物理特性：
HDPE 的高結晶度導致瞭它的高密度，抗張力強度，高溫扭曲溫度，粘性以及化學穩定性。
HDPE比LDPE有更強的抗滲透性。HDPE的抗沖擊強度較低。PH-HD的特性主要由密度和分子量分佈所控製。適用於註塑模的HDPE分子量分佈很窄。對於密度為0.91~0.925g/cm3，我們稱之為第一類型HDPE；對於密度為0.926~ 0.94g/cm3，稱之為第二類型HDPE；對於密度為0.94~ 0.965g/cm3，稱之為第三類型HDPE。
HDPE 很容易發生環境應力開裂現象。可以通過使用很低流動特性的材料以減小內部應力，從而減輕開裂現象。HDPE當溫度高於60C時很容易在烴類溶劑中溶解，但其抗溶解性比LDPE 還要好一些。

註塑模工藝條件：
乾燥：如果存儲恰當則無須乾燥。
熔化溫度：220~260C。對於分子較大的材料，建議熔化溫度范圍在200~250C之間。
模具溫度：50~95C。6mm以下壁厚的塑件應使用較高的模具溫度，6mm 以上壁厚的塑件使用較低的模具溫度。塑件冷卻溫度應當均勻以減小收縮率的差異。對於最優的加工周期時間，冷卻腔道直徑應不小於8mm，並且距模具表麵的距離應在1.3d 之內（這裡“d”是冷卻腔道的直徑）。
註射壓力：700~1050bar。
註射速度：建議使用高速註射。
流道和澆口:流道直徑在4到7.5mm之間，流道長度應盡可能短。可以使用各種類型的澆口，澆口長度不要超過0.75mm。特別適用於使用熱流道模具。
典型用途：電冰箱容器、存儲容器、傢用廚具、密封蓋等。
