一,定義:
導光柱、導光管--采用國際最先進的無點陣導光技術,其核心導光材料——可融性導光材料,由方晟公司自主研發生產。其加工工藝為擠塑,截麵形狀可開模定製。光源置於導光柱/管截圖的一端或兩端,實現導光柱/管的整體均勻發光。 |
2、導光元件(定製導光柱)——配套於特殊形腔或位置,形狀相對不規則,需要加工方式為註塑工藝而實現的勻光(導光)件或發光體。

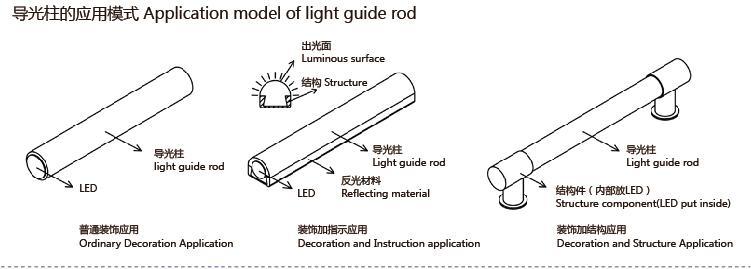

二、導光柱、管應用:
三,導光柱、管類別:
可加工形狀:
導光柱形狀,可根據產品或裝飾需要,而設定具體的形腔。截麵一直的情況下,均可加工成導光柱,如下圖所列圖型所示:
導光管外形形狀,可根據產品或裝飾需要,而設定具體的形腔。其空心狀,空心內可考慮承重部分、線路等結構。如下圖所示:
導光柱或導光管,根據具體的光效要求與我司溝通確定具體的設計截麵形狀。
四,導光柱現有規格:
型號 | 品名 | 規格MM | 主要材質 | 備註 |
NL-Z006 | 方晟納米導光柱 | Ф6 | PMMA、PC | 可提供樣品 |
NL-Z010 | Ф10 | |||
NL-Z015 | Ф15 | |||
NL-Z020 | Ф20 | |||
NL-Z025 | Ф25 | |||
NL-Z030 | Ф30 | |||
NL-Z040 | Ф40 | |||
NL-Z050 | Ф50 | |||
NL-T411 | 4×11×540MM | 可提供樣品 | ||
NL-G373 | 方晟納米導光管 | 外徑Ф37,壁厚3MM |
用於顯示器的立柱裝飾,外麵發光,裡麵通過相應的結構
五、導光元件(定製導光柱)原理:
采用國際最先進的無點陣導光設計,融合尖端的光學與納米技術;導光件一次加工成形,無須設置網點、網格,加工簡易高效;導光效果極其均勻、柔和;並適用於各種形狀及各類不同光效要求。
方晟光學實驗可根據客戶的不同光效要求進行專業的定向配製,並可向客戶提供導光元件的方案評估、優化與相關的技術支持。
六、導光元件加工式樣:

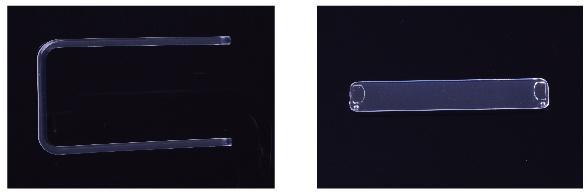

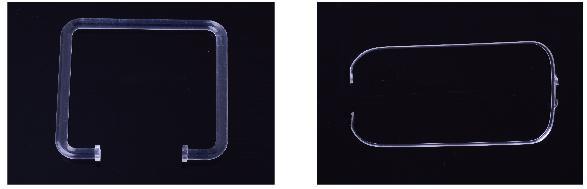

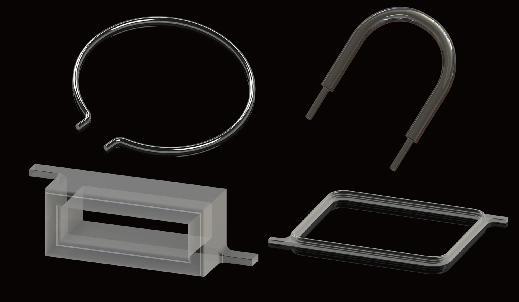

部分元件樣式:
七,導光元件的加工工藝:
|
CNC加工,是使用方晟納米導光板或導光柱,進行特殊的三維加工方式; 其特點,成本較高,用於小批量或樣品,其效果差於註塑加工方式,更多隻用於產品開發的試 |
註塑加工,是使用方晟公司特製材料進行註塑。應用於批量生產,其光效由方晟公司根據其形狀,定向配製而成,光效效果極佳。 |
八,部分應用:

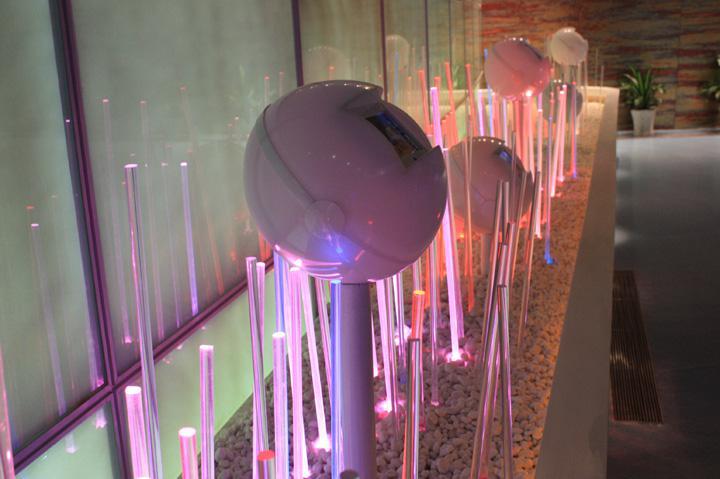

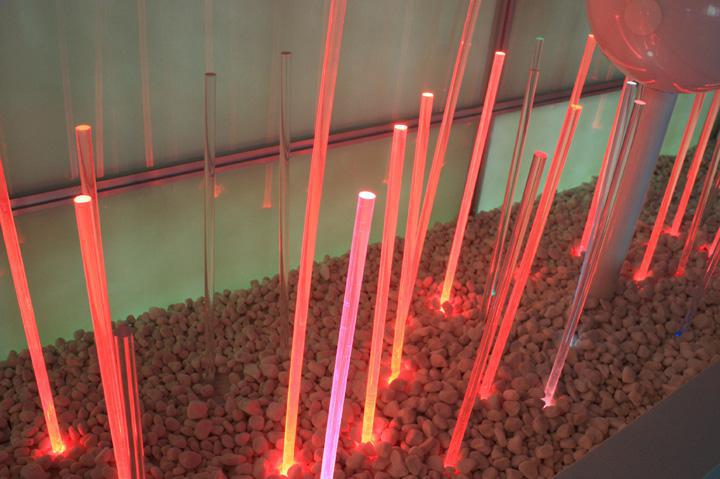

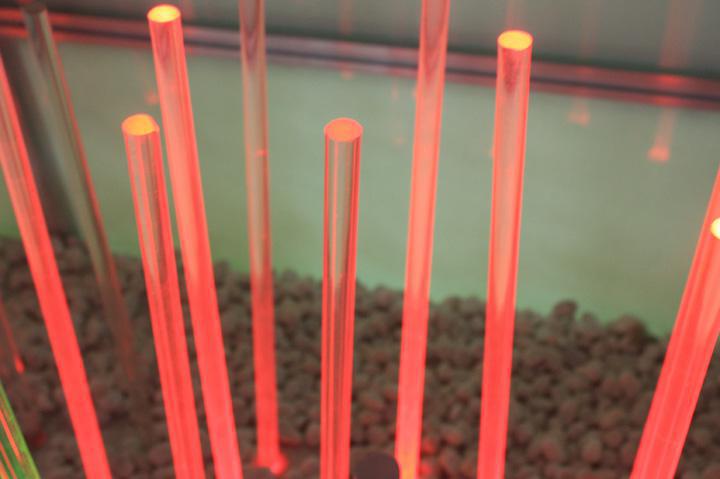

科技館裡的希望之樹 |
科技館裡的希望之樹 |
科技館裡的希望之樹 |

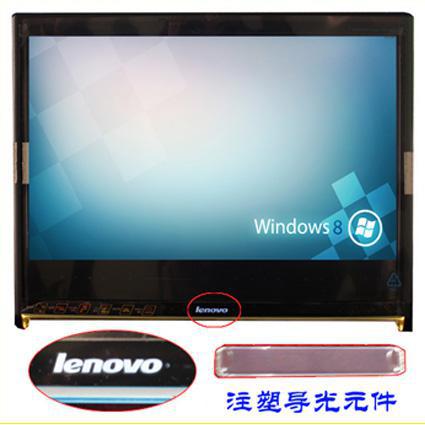

聯想電腦顯示器發光LOG的實現

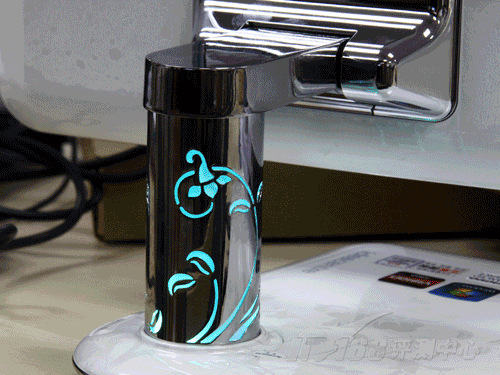

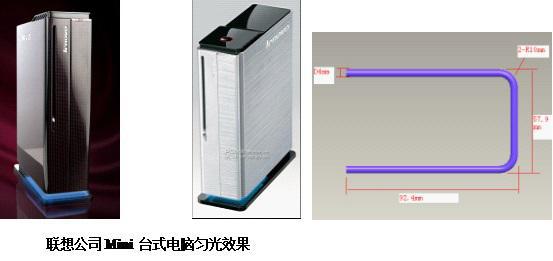

聯想Mimi臺式電腦的景小夜燈
