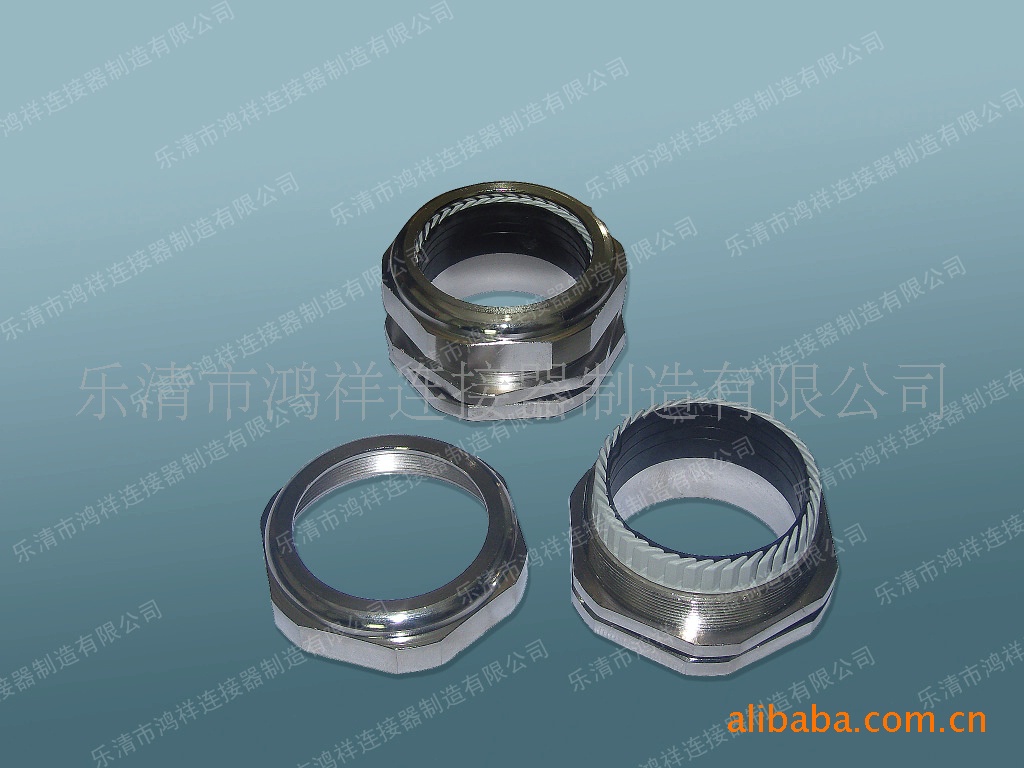

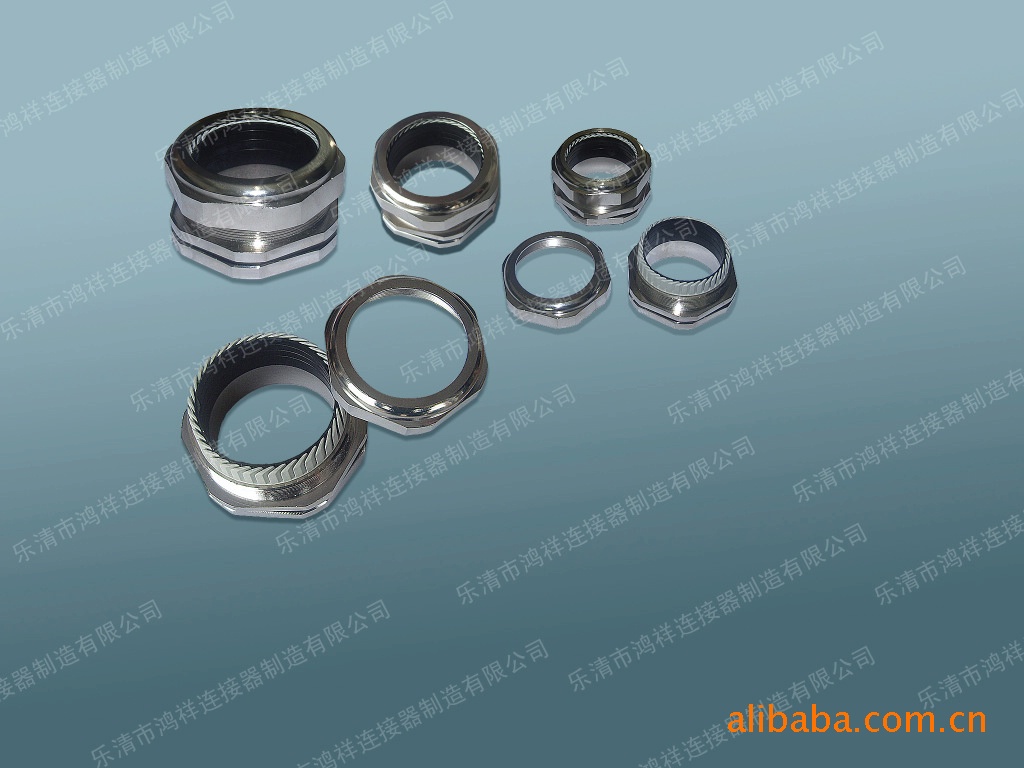

金屬電纜防水接頭 -- 公制螺紋M型系列

產品編號	螺紋規格AG	適用電纜(mm)	螺紋外徑(mm)	機板口徑(mm)	螺紋長度GL(mm)	接合長度H(mm)	扳手徑 (mm)
HX-NPM8	M8*1	5.5-2	8	8-8.2	5	16	12
HX-NPM10	M10*1	6.5-3	10	10-10.2	7	19	14
HX-NPM12	M12*1.5	6.5-3	12	12-12.2	7	19	14
HX-NPM14	M14*1.5	8-4	14	14-14.2	7	19	17
HX-NPM16	M16*1.5	8-4	16	16-16.2	8	20	18
HX-NPM18	M18*1.5	10-5	18	18-18.2	8	21	20
HX-NPM20	M20*1.5	12-6	20	20-20.2	8	22	22
HX-NPM22	M22*1.5	14-10	22	22-22.2	8	23	24
HX-NPM24	M24*1.5	14-10	24	24-24.2	9	25	24/27
HX-NPM25A	M25*1.5	14-10	25	25-25.2	9	25	24/27
HX-NPM25B	M25*1.5	16-8	25	25-25.2	9	27	27
HX-NPM25C	M25*1.5	18-13	25	25-25.2	9	27	30/27
HX-NPM27A	M27*1.5	18-13	27	27-27.2	9	27	30
HX-NPM27B	M27*2	18-13	27	27-27.2	9	27	30
HX-NPM28A	M28*1.5	18-13	28	28-28.2	9	27	30
HX-NPM28B	M28*2	18-13	28	28-28.2	9	27	30
HX-NPM30A	M30*1.5	18-13	30	30-30.2	9	29	30/32
HX-NPM30B	M30*2	18-13	30	30-30.2	9	29	30/32
HX-NPM32A	M32*1.5	22-15	32	32-32.2	10	29	35
HX-NPM32B	M32*1.5	20-16	32	32-32.2	10	29	35
HX-NPM32C	M32*2	22-15	32	32-32.2	10	29	35
HX-NPM33A	M33*1.5	22-15	33	33-33.2	10	29	35
HX-NPM33B	M33*2	22-15	33	33-33.2	10	29	35
HX-NPM36A	M36*1.5	25-18	36	36-36.2	10	31	40
HX-NPM36B	M36*2	25-18	36	36-36.2	10	31	40
HX-NPM37A	M37*1.5	25-18	37	37-37.2	10	31	40
HX-NPM37B	M37*2	25-18	37	37-37.2	10	31	40
HX-NPM40A	M40*1.5	25-18	40	40-40.2	11	31	40/45
HX-NPM40B	M40*2	25-18	40	40-40.2	11	31	40/45
HX-NPM40C	M40*1.5	30-22	40	40-40.2	11	35	45
HX-NPM40D	M40*2	30-22	40	40-40.2	11	35	45
HX-NPM42A	M42*1.5	30-22	42	42-42.2	11	35	45
HX-NPM42B	M42*2	30-22	42	42-42.2	11	35	45
HX-NPM47A	M47*1.5	33-25	47	47-47.2	11	37	50
HX-NPM47B	M47*2	33-25	47	47-47.2	11	37	50
HX-NPM48A	M48*1.5	33-25	48	48-48.2	11	37	50/52
HX-NPM48B	M48*2	33-25	48	48-48.2	11	37	50/52
HX-NPM50A	M50*1.5	38-32	50	50-50.2	12	37	50/55
HX-NPM50B	M50*2	38-32	50	50-50.2	12	37	50/55
HX-NPM54A	M54*1.5	38-32	54	54-54.2	12	38	57
HX-NPM54B	M54*2	38-32	54	54-54.2	12	38	57
HX-NPM56A	M56*1.5	38-32	56	56-56.2	12	38	57/59
HX-NPM56B	M56*2	38-32	56	56-56.2	12	38	57/59
HX-NPM60A	M60*1.5	44-37	60	60-60.2	13	38	64
HX-NPM60B	M60*2	44-37	60	60-60.2	13	38	64
HX-NPM63A	M63*1.5	44-37	63	63-63.2	13	38	64/68
HX-NPM63B	M63*2	44-37	63	63-63.2	13	38	64/68
HX-NPM64A	M64*1.5	44-37	64	64-64.2	13	38	64/68
HX-NPM64B	M64*2	44-37	64	64-64.2	13	38	64/68
HX-NPM72	M72*2	52-42	72	72-72.2	15	42	77
HX-NPM75	M75*2	52-42	75	75-75.2	15	42	77
HX-NPM80	M80*2	62-55	80	80-80.2	15	45	88
HX-NPM88	M88*2	70-65	88	88-88.2	15	45	94
HX-NPM100	M100*2	84-78	100	100-100.2	15	45	110

螺牙規格：公制牙 Metric
產品材質：接頭主體部位采用黃銅鍍鎳制成，夾緊件采用尼龍塑料（PA）制成，
密封件和O型密封圈均采用丁腈橡膠（NBR）制成。
產品認證：歐洲CE認證、歐洲ROHS認證、歐洲REACH認證
所獲專利：實用新型專利，專利編號為ZL 2010 2 0530888.7
防護等級：在規定的卡口范圍內，並使用O型密封圈旋緊迫緊頭，達到IP68-10巴壓力。
工作溫度：靜態：-40℃到100℃，短時間達120℃。動態：-20℃到80℃，短時間達100℃
螺紋長度：短螺紋適合用於薄型機板的開孔或附有內螺紋的設備上，長螺紋適合接合厚型機板。
螺紋加長型可定制。
產品特性：特殊夾緊爪與夾緊圈凹凸相扣之設計，配合迫緊頭裝配省時便利，夾緊電纜范
圍大、抗拉力強、可防水、防塵、抗鹽、耐酸堿、酒精、油脂及一般溶劑。
使用方法: 金屬電纜防水接頭是電纜的配套產品，接頭可將電纜鎖緊，另一端可接入設備箱體上，
也可以根據選用螺紋接入進出口為內螺紋的電動設備上。
更多選擇：可根據客戶實際需要，特別定制。需要訂購時歡迎來電咨詢。
