SMB系列小型射頻同軸連接器
   SMB 系列產品是一種推入鎖緊式連接器，它具有體積小、重量輕、電性能優良、使用方便的特點，適用於無線電設備及電子儀器的射頻回路中連接射頻同軸電纜用。

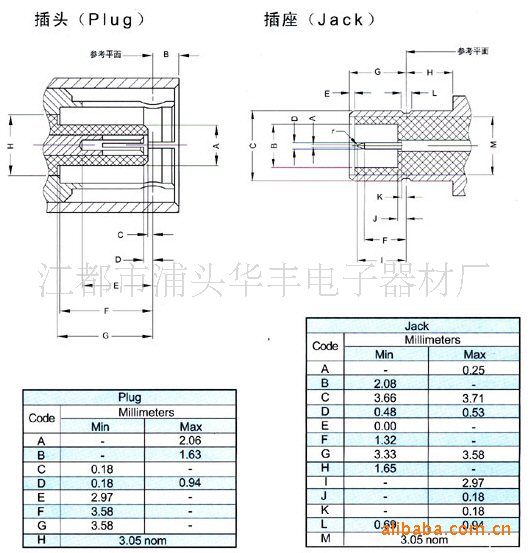

界面尺寸

主要技術特性
溫度范圍 Temp.range -65～+165°C (PE Cable -40～+85°C)
特性阻抗 Impedance 50Ω，75Ω
頻率范圍 Frequency Range DC～4GHz(50Ω); 0～2GHz(75Ω)
工作電壓 Working Voltage 335V max (有效值)
耐 壓 Withstand Voltage 1000V rms (海平面最小值)
接觸電阻 Contact resistance
內導體之間 Center Contact ≤ 6 mΩ
外導體之間 Outer Contact ≤ 1 mΩ
絕緣電阻 Insulation resistance ≥ 1000 MΩ
電壓駐波比 VSWR 直式 Straight ≤ 1.25
彎式 Right angle ≤ 1.45
耐用性 Durability(mating) ≥500次（cycles）材料與塗覆
殼體 shell 黃銅 brass 鍍硬金 gold plated
插針 contact pin 黃銅 brass 鍍硬金 gold plated
插孔 socket 鈹青銅 beryllium 鍍硬金 gold plated
彈性接觸件elastic contact 鈹青銅 beryllium 鍍硬金 gold plated
絕緣體 insulator 聚四氟乙烯 PTFE
壓接套 crimping suite 銅合金 copper alloy 鍍鎳或金 nickel or gold plated
o型密封件o-ring sealing 矽橡膠 6146 silastic適用技術標準MIL-C-39012;
CECC 22130;
IEC 60169-10.可配電纜SYV75-2-1, SYV75-2-2, SYV75-3-1, SYV50-2, SYV50-3, SYV50-5, 1.5C-2V, 2.5C-2V, 3C-2V, SFYZ75-2-1
