J7系列矩形電連接器
J7系列矩形電連接器適用於各種電子儀器、電氣設備系統之間的電路連接。該產品為電子元器件制造廠生產線認證合格產品，生產線認證合格證書編號為COC-L-070-1997；電子元器件質量合格認證合格證書編號為COC-P-117-97；認證采用的標準為GJB 176A-98《J7系列耐環境線簧孔矩形電連接器規范》。
連接方式為直插連接，使用方便，可快速插拔。帶有獨特的雙重鎖緊機構，防雨，外殼屏蔽，插座灌膠密封。體積小，重量輕。插孔采用雙曲面線簧孔，可靠性高，插拔力小，使用壽命長。
使用環境條件
● 工作溫度 -55～+125℃
● 相對濕度 40±2℃時相對濕度90～95%
● 工作氣壓 101.33kPa～4Pa
● 正弦振動 10～2000Hz 加速度245 m/s2
● 沖 擊 加速度1176 m/s2
●加速度490m/s2
●淋 雨
降雨量5mm/min
主要技術特性
●接觸電阻≤8mΩ
●工作電流 3A
●絕緣電阻
標準大氣條件 | 潮濕條件 | 高溫條件 | 淋雨條件 |
≥5000MΩ | ≥50MΩ | ≥500MΩ | ≥4MΩ |
型號標志
代號 | J | 7 | W | Ⅱ | - | 50 | Z | J | - | 2 |
序號 | ① | ② | ③ | ④ |
| ⑤ | ⑥ | ⑦ |
| ⑧ |
① 矩形電連接器
② 設計序號
③ 類 別 號：W-插座灌膠密封，非密封插座不標註
④ 鎖緊裝置：Ⅰ-Ⅰ號對位鎖緊裝置，Ⅱ-Ⅱ號對位鎖緊裝置，普通鎖緊裝置不標註
⑤ 芯 數：9、17、26、38、50、62、72
⑥ 電連接器類別：T-插頭，Z-插座
⑦ 接觸件類型：J-插針，K-插孔
⑧ 插座帶電纜罩（不帶電纜罩不標註）

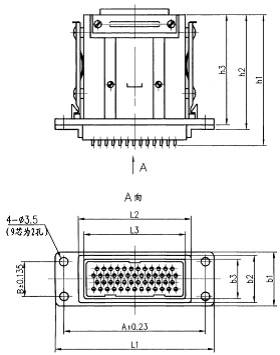

外形及安裝尺寸
芯數 | 外 形 尺 寸 | 安 裝 尺 寸 | |||||||||||
L1±0.5 | b1±0.5 | h1±1.5 | h2±1 | h3±1 | A | B | L2±1 | b2 | L3 | b3 | |||
9 | 42 | 17 | 50 | 40 | 37.5 | 35.5 |
| 21.5 | 13.5±0.55 | 19.2 | 0 | 10.8 | 0 |
-0.24 | -0.205 | ||||||||||||
17 | 45 | 19.5 | 50 | 40 | 37.5 | 38 | 12 | 24.4 | 16.5±0.55 | 22 | 0 | 13.6 | 0 |
-0.24 | -0.205 | ||||||||||||
26 | 53.8 | 19.5 | 55 | 45 | 42.5 | 47 | 12 | 32.5 | 16.5±0.55 | 30.4 | 0 | 13.6 | 0 |
-0.29 | -0.205 | ||||||||||||
38 | 65 | 19.5 | 55 | 45 | 42.5 | 58 | 12 | 44 | 16.5±0.55 | 41.6 | 0 | 13.6 | 0 |
-0.29 | -0.205 | ||||||||||||
50 | 65 | 22.4 | 61 | 51 | 48.5 | 58 | 15 | 44 | 19±0.65 | 41.6 | 0 | 16.4 | 0 |
-0.29 | -0.205 | ||||||||||||
62、72 | 71 | 26 | 61 | 51 | 48.5 | 64 | 17 | 48.5 | 20.5±0.65 | 47 | 0 | 19 | 0 |
-0.29 | -0.24 | ||||||||||||

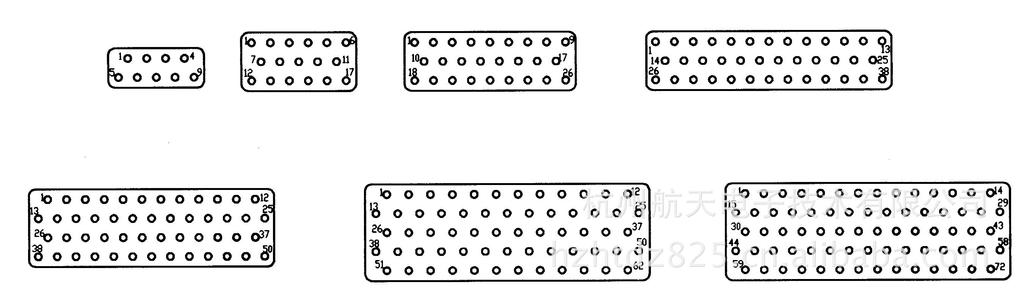

接觸件孔位排列（插針插合面正視圖）
操作指南
J7產品插頭座采用直插式連接；連接時，先將插頭兩側彈簧片垂直向外拉出，使其二個小圓臺脫離鎖緊板的二孔，然後按緊鎖緊板沿插合標志方向（即插頭上的紅色標記必須對準插座上的紅色標記）垂直推入插座，當聽到清脆的“啪”聲，即說明連接已到位；再將插頭上的彈簧片用垂直力推入，使其二個小圓臺進入鎖緊板的二個孔內，起鎖緊保險作用。分離時，先將插頭兩側彈簧片垂直往外拉出，使其二個小圓臺脫離鎖緊板的二孔，然後按緊鎖緊板垂直將插頭拔出即行分離。
