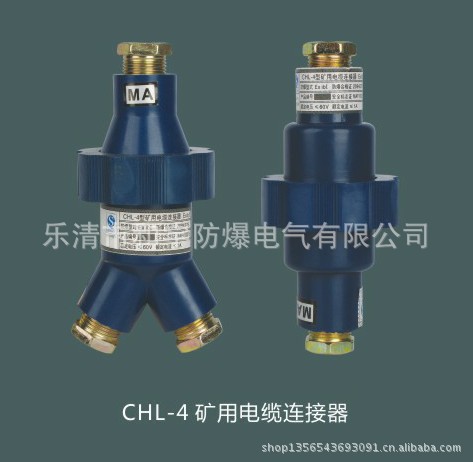

CHL-4(2通、3通）礦用電纜連接器，

一、概述
    CHL-4礦用本安電路用電纜連接器，是根據Q/HX004-2007標準生產的。是本安型煤礦通訊系統化電纜的專用連接裝置，該連接器具有體積小，重量輕，連接方便，安全可靠等特點，主要適用於煤礦中有振動、沖擊、淋水及有煤塵與瓦斯等爆炸性氣體混合物的場合。
    本連接器具有二條和四條通道，可作一對或二對本安型通訊電纜的連接，三通五對可接五條等。
二、型號含義
   防爆型式：礦用本質安全型。
    防爆標志：ExibⅠ。
三、技術參數
1、主要技術指標：
   環境溫度-10℃-+40℃；
   相對溫度：≤95%（+25℃時）
   無激烈振動，沖擊和有濺水、煤塵與瓦斯等爆炸性氣體混合物的環境中工作。
2、主要參數
   額定電壓60V，
   額定電流3A；
   接觸電阻不大於0.01Ω（常態），絕緣電阻不小於100MΩ，
   可連接電纜直徑6mm≤D≤12mm。
   可連接導線直徑D≤3mm。
四、結構特征：
1、外殼由酚醛膠佈料壓制而，部件采用金屬，其餘墊圈、密封圈為塑料件，橡膠件。

2、外形尺寸D50mm×144mm；重量150g。



五、安裝使用

1、擰開中間連接套，撥出接插壓線裝置。

2、旋下電纜壓緊螺母，取出密封圈和墊片。

3、根據連接電纜外徑，選用相應規格的密封膠圈，也是連接器進出口的內徑，有6mm,8mm,10mm,12mm四種（在訂貨時應註意連接電纜的外徑）而確定。

4、將連接電纜導線串上壓緊螺母，墊片和密封圈，分別插入連接座。

5、剝開電纜導線頭，插入接線柱，並擰緊壓接螺釘。

6、將接插裝置套上中間密封圈墊圈，按同一定位糟插好，並擰緊中間連接套。

7、用板頭擰緊電纜壓緊螺母。

8、檢查引線或連接是否牢固。

9、該連接器可放置於如意位置。
