產 品 規 格 書
【1】適用范圍 SCOPE
本規格書適用於：0.3/0.5/0.8/1.0間距柔性扁平電纜連接器
This specification covers the 0.3/0.5/0.8/1.0mm Pitch FPC/FFC Connectors（series Locking）
【2】產品名稱及型號 PRODUCT NAME AND PART NUMBER
產品名稱Product Name | 產品型號Part Number |

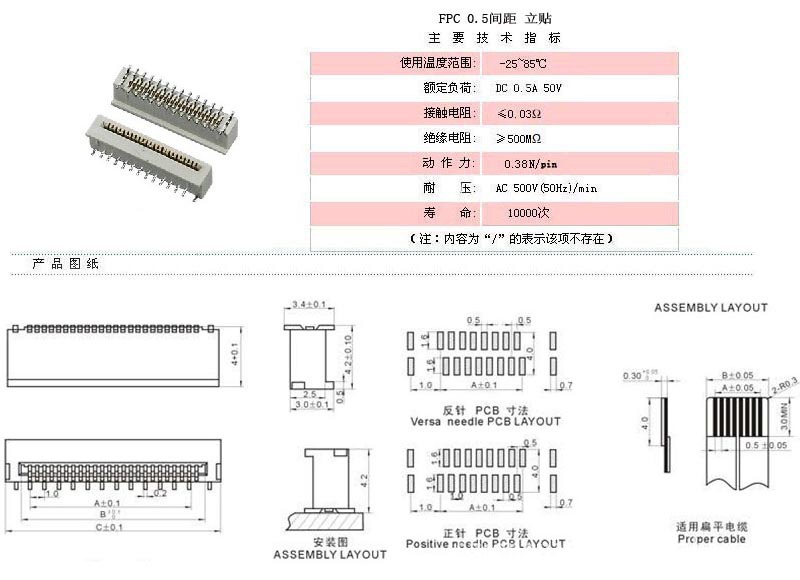

FFC/FPC扁平電纜連接器 | 0.5-E-24PB(0.5FPC無鎖立貼24P) |
|
|
【3】定格 RATINGS
項目 Item | 規 格 Requirement | ||
最大容許電壓 Rated Voltage(MAX) | 50V | [AC/DC(有效值 Virtual value)50Hz] | |
最大容許電流 Rated Current(MAX) | 0.4A | ||
使用溫度范圍 AmbienttemperatureRange | -25℃～ +85℃ | ||
|
|
|
|
【4】性能 PERFORMANCE
4.1電氣性能 Electrical Performance
項目Item | 條 件 Test Condition | 規格Requirement | |
4.1.1 | 接觸電阻 Contact Resistance | 適合FPC/FFC嵌合；開放電壓20mV以下；短路電流10mA的狀態下測定。 Mate applicable FPC/FFC and measure by dry circuit，20mV MAX，10mA. | ≤20 mΩMAX |
4.1.2 |
絕緣電阻 Insulation Resistance | 適合FPC/FFC嵌合；相鄰端子間或端子與地面間加DC 500V下測定。 Mate applicable FPC/FFC and apply 500V DC between adjacent terminal or ground. | 500MΩMIN |
4.1.3 |
耐電壓 Dielectric | 適合FPC/FFC嵌合；相鄰端子間或端子與地面間加AC 200V（有效值）歷時1分鐘下測定。 Mate applicable FPC/FFC and apply 200V AC（virtual value）for 1minute between adjacent terminal or ground. | 無擊穿現象 No Breakdown |
