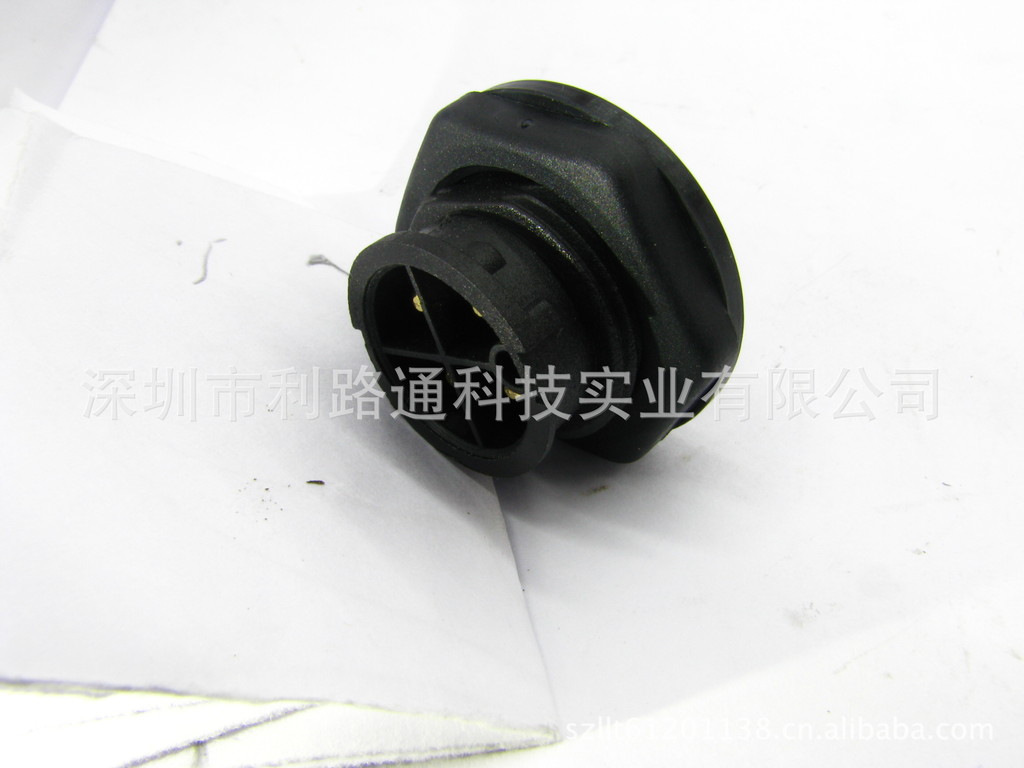

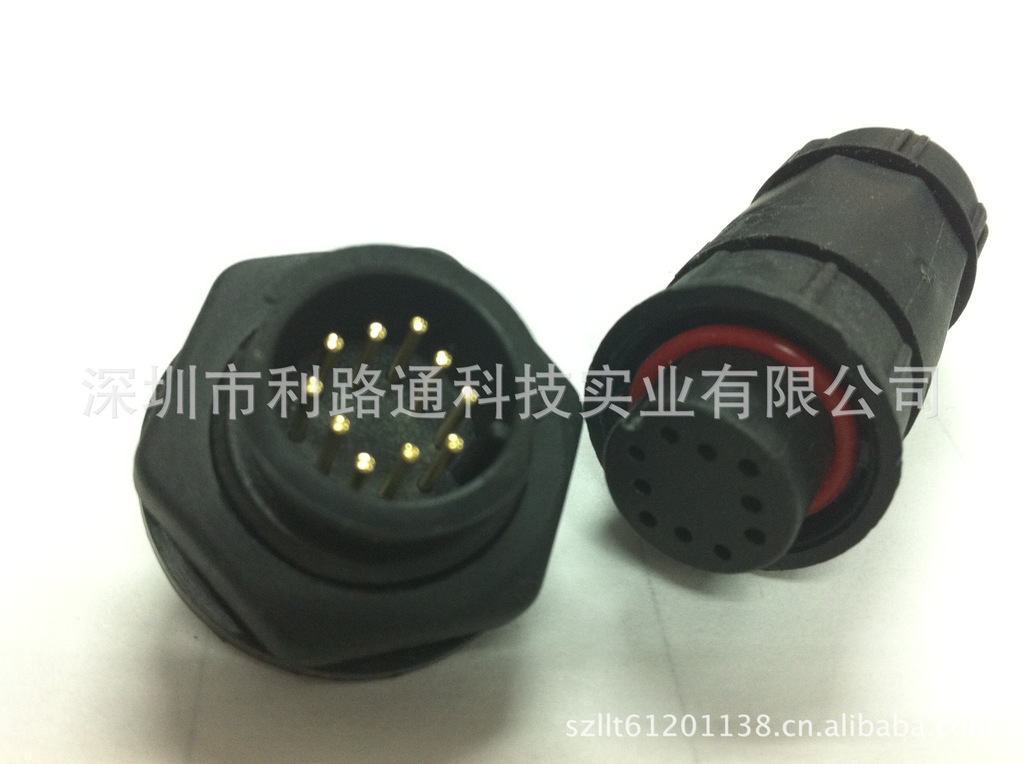

LLT品牌（防水）M19連接器
面板線對線型M19 （防水）連接器的主要特點：
1、簡易的卡槽旋轉固定，360度公母插拔到底。
2、多芯類型2-14芯。
3、電纜芯線焊接五金銅鍍金端子，經拉力測試，高壓測試雙重排查，確保質量。
4、專業建議開孔尺寸，節省空間；螺母旋轉固定箱體，省去其他品牌螺絲四角固定時間。
5、多種型號選擇，有專業品牌標志，避免相似連接器魚目混珠。
6、ROHS認證環保材料，尼龍註塑，適合各種惡劣的溫差條件。
7、防水連接器（IP68、CE專業認證）；
8、組裝對插，拆卸無憂，替換方便，采用實心端子！
9、堅固的尼龍註塑外殼設計適用於惡劣的室外環境。
10、來料不良，廠傢1:1兌換！
1：外觀、環境描述
1.1外形參考尺寸(長×寬×高)(mm)：以實物為準（圖紙僅供參考）。
1.2使用環境條件
工作溫度: -25℃～105℃
貯存溫度: -25℃～85℃
大氣壓力: (86～106) KPa
相對濕度:≤90%
防水等級：IP68
2：產品結構描述
2.1接線方式：焊接式。2.2最大入線直徑：Φ11mm
2.3連接器接觸件及鍍層：銅，Φ2.3/1.0mm,鍍金。2.4接觸件塑膠：尼龍，260℃耐溫，V-0級阻燃。
2.5防水膠圈：矽膠。2.6灌膠：環氧樹脂。
3：測試
3.1抗電強度：按照GJB1217-1991中1005方法，常溫常壓下，導體與絕緣體間，試驗電壓（有效值）AC
1500V / 50Hz，經1min而無擊穿或飛弧現象，超漏電流小於2mA。
3.2絕緣電阻： 按照GJB1217-1991中1005方法，常溫常壓下，導體與絕緣體間，試驗電壓（有效值）DC 500V，
絕緣電阻大於1000MΩ。
3.3接觸電阻：常溫常壓下，防水連接器公母插合狀態下，接觸電阻≤10mΩ。
3.4鹽霧測試：未插合的連接器按照GJB1217-1991中方法1001的規定,連接器經受鹽溶液濃度5%的氯化鈉溶液，
溫度35±2℃的中性鹽霧試驗48h後，不出現影響性能的腐蝕。
3.5防水性能：常溫常壓下，防水連接器公母插合並裝好螺母，置入1m深清水中,試驗時間4h，連接器內部無
滲水現象。在常溫常壓下涼置30min，測試達到3.1、3.2、3.3要求。
3.6接觸件分離力：單孔分離力為1.0-4.0N。
3.7機械壽命：按照GJB1217-1991方法的2016進行測試，接觸件插拔3000次，接觸件磨擦表面允許鍍層有輕微
磨損，但不露其基體金屬，不出現影響性能的機械損傷,試驗後測試接觸電阻符合測試部分3.3的要求。
3.8互配性：同一型號規格的自由連接器與固定連接器應能完全插合和分離。
3.9環境適應性：產品在經受表1所述條件的試驗後應滿足表1所規定的要求。
3.10試驗方法：除另有規定外，常溫常壓均指溫度15℃～35℃,相對濕度45%～75%,大氣壓86KPa～106KPa.
M19防水連接器2針的規格參數：
防水接頭2芯：額定電流：20A，額定電壓：500V，耐壓：1500V，接觸電阻：<1mΩ，絕緣電阻：>2000MΩ，最大線徑：φ11mm，外殼材料：尼龍加纖；
防水插頭3芯：額定電流：20A，額定電壓：500V，耐壓：1500V，接觸電阻：<1mΩ，絕緣電阻：>2000MΩ，最大線徑：φ11mm，外殼材料：尼龍加纖；
防水連接器4芯：額定電流：20A，額定電壓：500V，耐壓：1500V，接觸電阻：1mΩ，絕緣電阻：>2000MΩ，最大線徑：φ11mm，外殼材料：尼龍加纖；
防水接頭5芯：額定電流：5A，額定電壓：500V，耐壓：1500V，接觸電阻：<5mΩ，絕緣電阻：>2000MΩ，最大線徑：φ11mm，外殼材料：尼龍加纖；
防水插頭6芯：額定電流：5A，額定電壓：500V，耐壓：1500V，接觸電阻：<5mΩ，絕緣電阻：>2000MΩ，最大線徑：φ11mm，外殼材料：尼龍加纖；
防水連接器7芯：額定電流：5A，額定電壓：400V，耐壓：1500V，接觸電阻：<5mΩ，絕緣電阻：>2000MΩ，最大線徑：φ11mm，外殼材料：尼龍加纖；
防水接頭8芯：額定電流：5A，額定電壓：400V，耐壓：1500V，接觸電阻：<5mΩ，絕緣電阻：>2000MΩ，最大線徑：φ11mm，外殼材料：尼龍加纖；
防水插頭9芯：額定電流：5A，額定電壓：300V，耐壓：1500V，接觸電阻：<5mΩ，絕緣電阻：>2000MΩ，最大線徑：φ11mm，外殼材料：尼龍加纖；
防水連接器12芯：額定電流：5A，額定電壓：300V，耐壓：1200V，接觸電阻：<5mΩ，絕緣電阻：>2000MΩ，最大線徑：φ11mm，外殼材料：尼龍加纖；
防水接頭14芯：額定電流：5A，額定電壓：300V，耐壓：1200V，接觸電阻：<5mΩ，絕緣電阻：>2000MΩ，最大線徑：φ11mm，外殼材料：尼龍加纖；
