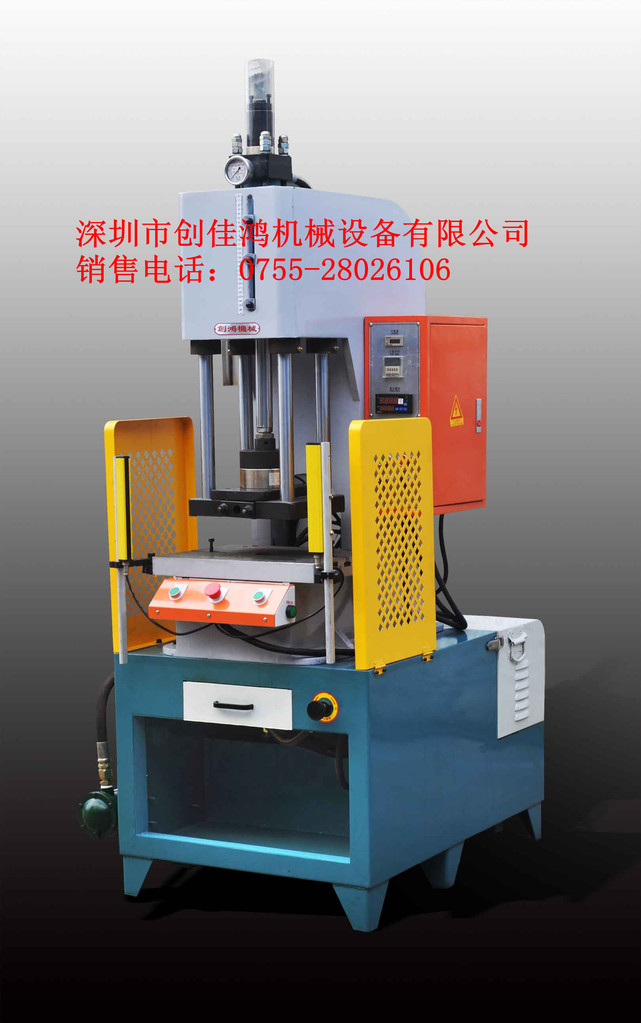

創鴻機械
設計特點：
- 新設計油壓壓床,本系統利用差壓回路設計,以達到低噪音,快慢速作動之要求,待機時能減少電力之消耗；水冷卻裝置可長時間持續工作，不易升溫。
- 人性化設計，油壓系統放於機臺後面，便於維修保養.C型開放式機架，堅固能承受大的壓力，油缸采用雙軸調試，四導桿裝置下壓精度高，運行平穩。
- 滑動板采用模柄卡裝及T型鎖模兩種方便快捷，快慢速裝置、下壓行程調整方便，精度高，壓力、速度均可調整。
適用范圍：
多功能用途本機臺用於精密型電子，五金，不銹鋼，塑膠，橡膠，矽膠等產品的沖切、沖孔、折彎、壓入、整平、校正、裝配、壓鉚、鉚接等功能。
廣泛用於傢電，電腦，通訊，電子，電腦，汽摩，自行車，LED等行業領域。
超越客戶的品質需求是我們追求的目標
規格參數 | A（mm） | B（mm） | C（mm） | D（mm） | H（mm） | L（mm） | W（mm） | W1（mm） |
CH106-3T | 2000 | 700 | 1000 | 830 | 300 | 450 | 335 | 180 |
CH106-5T | 2050 | 700 | 1080 | 840 | 300 | 450 | 335 | 180 |
CH106-10T | 2100 | 700 | 1080 | 840 | 300 | 450 | 335 | 180 |
CH106-15T | 2150 | 700 | 1080 | 850 | 300 | 450 | 335 | 180 |
CH106-20T | 2250 | 750 | 1130 | 850 | 300 | 500 | 400 | 220 |
CH106-25T | 2250 | 750 | 1200 | 860 | 300 | 500 | 400 | 220 |
CH106-30T | 2300 | 750 | 1250 | 860 | 300 | 500 | 400 | 220 |
規格參數 | CH106-3T | CH106-5T | CH106-10T | CH106-15T | CH106-20T | CH106-25T | CH106-30T |
理論出力 | 1-3T | 5T | 10T | 15T | 20T | 25T | 30T |
行程范圍 | 200mm | 200mm | 200mm | 200mm | 200mm | 200mm | 200mm |
最大工作高度 | 300mm | 300mm | 300mm | 300mm | 300mm | 300mm | 300mm |
工作臺有效面積 | 450*335mm | 450*335mm | 450*335mm | 450*335mm | 500*400mm | 500*400mm | 500*400mm |
油缸下壓速度 | 130mm/sec | 110 mm/sec | 100mm/sec | 100 mm/sec | 100 mm/sec | 100 mm/sec | 100mm/sec |
油缸慢壓速度 | 0-50mm/sec | 0-50mm/sec | 0-40mm/sec | 0-35mm/sec | 30mm/sec | 30mm/sec | 30mm/sec |
油缸上升速度 | 130 mm/sec | 110mm/sec | 100mm/sec | 100mm/sec | 100mm/sec | 100mm/sec | 100 mm/sec |
操作壓力 | 21Mpa | 21 Mpa | 21 Mpa | 21 Mpa | 21 Mpa | 21 Mpa | 21 Mpa |
模柄孔尺寸 | Ф25*40L | Ф30*40L | Ф30*40L | Ф30*40L | Ф30*60L | Ф30*60L | Ф30*60L |
電源 | AC 380V三相 | AC 380V三相 | AC 380V三相 | AC 380V三相 | AC 380V三相 | AC 380V三相 | AC 380V三相 |
馬達功率 | 2HP（1.5KW） | 3HP（2.2KW） | 3HP（2.2KW） | 5HP（3.7KW） | 5HP（3.7KW） | 5HP（3.7KW） | 5HP（3.7KW） |
操作種類 | 自動/手動 | 自動/手動 | 自動/手動 | 自動/手動 | 自動/手動 | 自動/手動 | 自動/手動 |
操作方式 | 雙手操作 | 雙手操作 | 雙手操作 | 雙手操作 | 雙手操作 | 雙手操作 | 雙手操作 |
油容量 | 70L | 80L | 100L | 110L | 120L | 135L | 約150L |
本機重量 | 約550Kg | 約650Kg | 約700Kg | 約750Kg | 約850Kg | 約900Kg | 約1100Kg |
可依據客戶需求定制尺寸,本公司有保留更改尺寸的權利。
