規格 | A（mm） | B（mm） | C（mm） | D（mm） | E（mm） |
CHF104-10T | 1700 | 640 | 400 | 780 | 880 |
CHF104-15T | 1700 | 640 | 400 | 780 | 880 |
CHF104-20T | 1800 | 640 | 400 | 790 | 930 |
CHF104-30T | 1900 | 640 | 400 | 800 | 980 |
CHF104-50T | 2000 | 640 | 400 | 820 | 1130 |
規范
規格 | CHF104-10T | CHF104-15T | CHF104-20T | CHF104-30T | CHF104-50T |
理論出力 | 10T | 15T | 20T | 30T | 50T |
行程范圍 | 300mm | 300mm | 300mm | 300mm | 300mm |
最大工作高度 | 400mm | 400mm | 400mm | 400mm | 400mm |
工作臺面積 | 500*400mm | 500*400mm | 500*400mm | 500*400mm | 500*400mm |
油缸下壓速度 | 150mm/sec | 120mm/sec | 120mm/sec | 120mm/sec | 120mm/sec |
油缸慢壓速度 | 0-50mm/sec | 0-50mm/sec | 0-50mm/sec | 0-50mm/sec | 0-50mm/sec |
油缸上升速度 | 150mm/sec | 150mm/sec | 150mm/sec | 120mm/sec | 120mm/sec |
操作壓力 | 13Mpa | 13Mpa | 16Mpa | 17Mpa | 16Mpa |
軸孔尺寸 | Ф30*40L | Ф30*40L | Ф30*40L | Ф40*40L | Ф40*40L |
電源 | 三相AC380V | 三相AC380V | 三相AC380V | 三相AC380V | 三相AC380V |
馬達功率 | 3HP（2.2kw） | 5HP（3.7kw） | 5HP（3.7kw） | 7.5HP（5.5kw） | 7.5HP（5.5kw） |
操作種類 | 自動/手動 | 自動/手動 | 自動/手動 | 自動/手動 | 自動/手動 |
操作方式 | 雙手操作 | 雙手操作 | 雙手操作 | 雙手操作 | 雙手操作 |
油容量 | 80L | 120L | 120L | 150L | 200L |
本機重量 | 1000Kg | 1200Kg | 1500Kg | 1800Kg | 2200Kg |

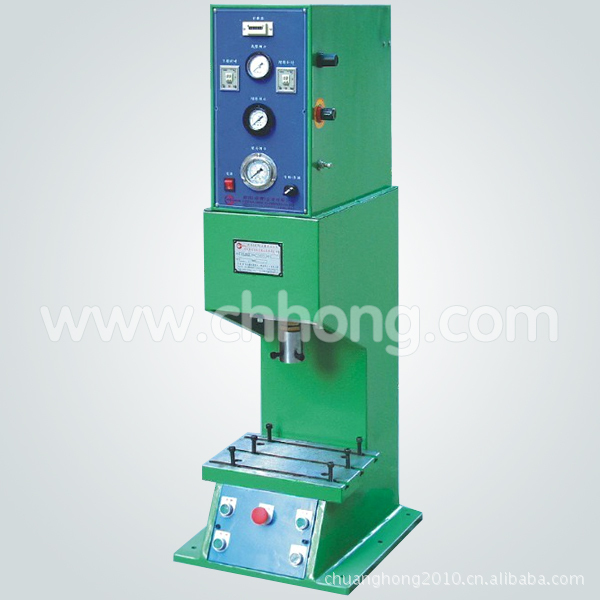

CHF104系列
特點:
- 機架采用落地C型鋼體結構,工作面
更廣,利於作業性.
- 油壓系統為內藏式,不占空間,回路
特別設計,構造精簡故障少,保養容易.
- 加壓壓力大小、,上下限行程及調速
均易於調整；以利各種不同之工作,
並提高作業效率.操作方式.雙手
按鈕操作，急升按鈕，作為標準型.
可依客戶指定裝設光電保護器.
- 本機型最適於較大出力的作業,如
壓入成形,彎曲,鉚合,裝配打印等.
- 本機型以省能源設計,用小馬力以得到
高速度之性能為最大特點在接近工作特
時緩沖減速下壓,在作業完畢後快速上升.

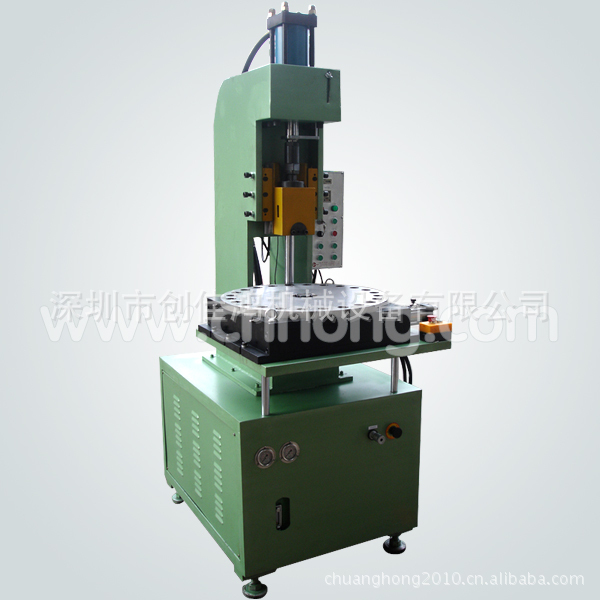

6．出力10T-100T可供選擇，工作臺可加
裝回轉分度盤及自動送料等裝置。
