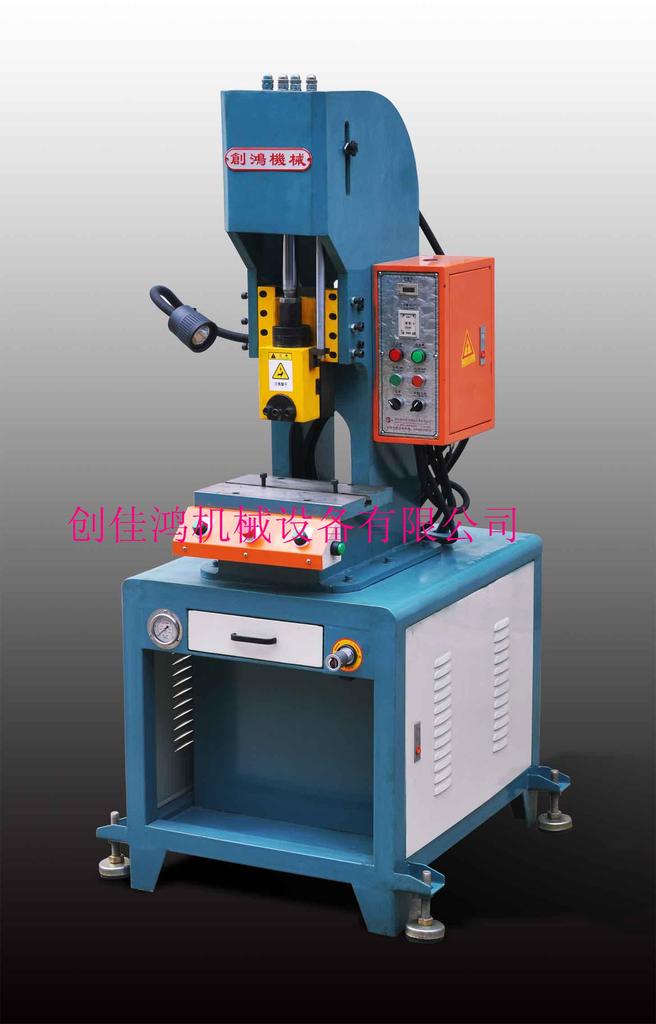

【品牌】深圳生產創佳鴻牌CHC103系列液壓沖床、四柱液壓沖床_整形美容_貨源

小型液壓沖床、精密液壓沖床、創鴻牌液壓沖床、多功能液壓沖床、（氣壓沖床）升華版液壓沖床

落地型液壓沖床|C型液壓沖床|10T液壓沖床|30T非標液壓沖床|顏色可選、噸位可訂

產品性能：

1、采用進口PLC可程式微電腦控制。

2、設計錯誤動用保證裝置，避免損耗。

3、電控及氣動元件為原裝進口，品質穩定。

4、從放料到出料，可配合自動及半自動作業。

5、本機運行平穩,且運動間隙小

6、設有安裝緊急停車按鈕,

7、還可以選擇性加裝自動報警裝置

設計特點:
1.該系列C型液壓沖床以1-15MPA的液體壓力為動力源,外接三相AC380V 50HZ或三相AC220 60HZ交流電源.總耗電功率不超過3.7KW.
2.該系列C型液壓沖床設備以液體作為介質來傳遞能量，控制靈活，易實現自動化，運行速度
勻速平穩，與氣壓設備相比，速度和壓力可調可控，出力調節范圍大，獨立性強，性能更穩定，能大大提高產品的壓裝質量。
3. C型液壓沖床設備待機時噪音不超過80分貝.
4. C型液壓沖床采用整體焊接的堅固開式結構,可使機身保持足夠的的鋼性,同時擁有最方便的操作空間,
5. C型液壓沖床分手動和半自動兩種控制方式,手動可將壓裝上模停在任意行程范圍內,配有緊急回升按鈕,也可加裝紅外線護手裝置.
6.該系列C型液壓沖床的壓裝行程一般通過計時器,壓力開關,位置感應器,或客戶本身的模具進行控制
7. C型液壓沖床壓裝主軸的回升高度,可通過計時器,或位置感應器任意行程范圍內調整.
8. C型液壓沖床主軸的下降回升速度勻為3tf為90MM/S, 5tf為75MM/S, 10tf為68MM/S.
9. C型液壓沖床壓力、行程、保壓時間、閉合高度客戶均可自行調整,方便操作；
10.C型液壓沖床液壓系統計內置機架內,外觀整潔,輕巧,穩重.
11.C型液壓沖床具有自動計數功能,可也加裝測力顯示器,可依客戶要求定做,
12.該系列C型液壓沖床出力范圍有1T-200T可選.(1tf=1000kgf=9.8KN)
13.C型液壓沖床所用的工作介質的作用不僅是傳遞壓強，而且保證機器工作部件工作靈敏、可靠、壽命長和泄漏少。
14.C型液壓沖床對工作介質的基本要求是：有適宜的流動性和低的可壓縮性，以提高傳動的效率；

規格參數	A（mm）	B（mm）	C（mm）	D（mm）	H（mm）	L（mm）	W（mm）	W1（mm）
CHC103-3T	1880	880	800	920	250	400	300	150
CHC103-5T	1920	880	800	920	250	400	300	150
CHC103-10T	1950	880	800	920	250	400	300	150
CHC103-15T	2000	880	800	920	250	400	300	150
CHC103-20T	2030	880	800	920	250	400	300	150
CHC103-25T	2100	930	900	920	250	500	400	200
CHC103-30T	2150	930	900	920	250	500	400	200

規格參數	CHC103-3T	CHC103-5T	CHC103-10T	CHC103-15T	CHC103-20T	CHC103-25T	CHC103-30T
理論出力	1-3T	5T	10T	15T	20T	25T	30T
行程范圍	150mm	150mm	150mm	150mm	150mm	150mm	150mm
最大工作高度	250mm	250mm	250mm	250mm	250mm	250mm	250mm
工作臺有效面積	400*300mm	400*300mm	400*300mm	400*300mm	400*300mm	500*400mm	500*400mm
油缸下壓速度	130mm/sec	110 mm/sec	100 mm/sec	100mm/sec	85mm/sec	85mm/sec	85mm/sec
油缸上升速度	130 mm/sec	110 mm/sec	100 mm/sec	100mm/sec	100mm/sec	100mm/sec	100mm/sec
操作壓力	21Mpa	21Mpa	21Mpa	21Mpa	21Mpa	21Mpa	21Mpa
模柄孔尺寸	Ф20*40L	Ф20*40L	Ф20*40L	Ф25*40L	Ф25*40L	Ф25*40L	Ф25*40L
電源	AC 380V三相	AC 380V三相	AC 380V三相	AC 380V三相	AC 380V三相	AC 380V三相	AC 380V三相
馬達功率	2HP（1.5KW）	3HP（2.2KW）	3HP（2.2KW）	5HP（3.7KW）	5HP（3.7KW）	5HP（3.7KW）	5HP（3.7KW）
操作種類	自動/手動	自動/手動	自動/手動	自動/手動	自動/手動	自動/手動	自動/手動
操作方式	雙手操作	雙手操作	雙手操作	雙手操作	雙手操作	雙手操作	雙手操作
油容量	50L	50L	60L	70L	80L	90L	100L
本機重量	約500Kg	約550Kg	約600Kg	約650Kg	約700Kg	約800Kg	約950Kg
