規格 | A(mm) | B(mm) | C(mm) | D(mm) | E(mm) |
CH109-3T | 1065 | 550 | 200 | 140 | 320 |
CH109-5T | 1065 | 550 | 200 | 140 | 320 |
CH109-10T | 1100 | 550 | 200 | 150 | 320 |
CH109-15T | 1200 | 550 | 200 | 150 | 320 |
CH109-20T | 1250 | 550 | 200 | 170 | 320 |
規范
規格 | CH109-3T | CH109-5T | CH109-10T | CH109-15T | CH109-20T |
理論出力 | 3T | 5T | 10T | 15T | 20T |
快速行程范圍 | 50-100mm | 50-100mm | 50-100mm | 50-100mm | 50-100mm |
增壓行程 | 5-20mm | 5-20mm | 5-20mm | 5-20mm | 5-20mm |
最大工作高度 | 200mm | 200mm | 200mm | 200mm | 200mm |
工作臺面積 | 350*235mm | 350*235mm | 350*235mm | 350*235mm | 350*235mm |
來回次數/分鐘 | 約20次 | 約20次 | 約20次 | 約20次 | 約20次 |
操作壓力 | 0.4-0.7 Mpa | 0.4-0.7 Mpa | 0. 0.4-0.7 Mpa | 0.4-0.7 Mpa | 0.4-0.7 Mpa |
軸孔尺寸 | Ф25*40L | Ф25*40L | Ф25*40L | Ф25*40L | Ф25*40L |
電源 | 單相AC220V | 單相AC220V | 單相AC220V | 單相AC220V | 單相AC220V |
操作種類 | 自動/手動 | 自動/手動 | 自動/手動 | 自動/手動 | 自動/手動 |
操作方式 | 雙手 | 雙手 | 雙手 | 雙手 | 雙手 |
本機重量 | 約120Kg | 約140Kg | 約170Kg | 約190Kg | 約220Kg |

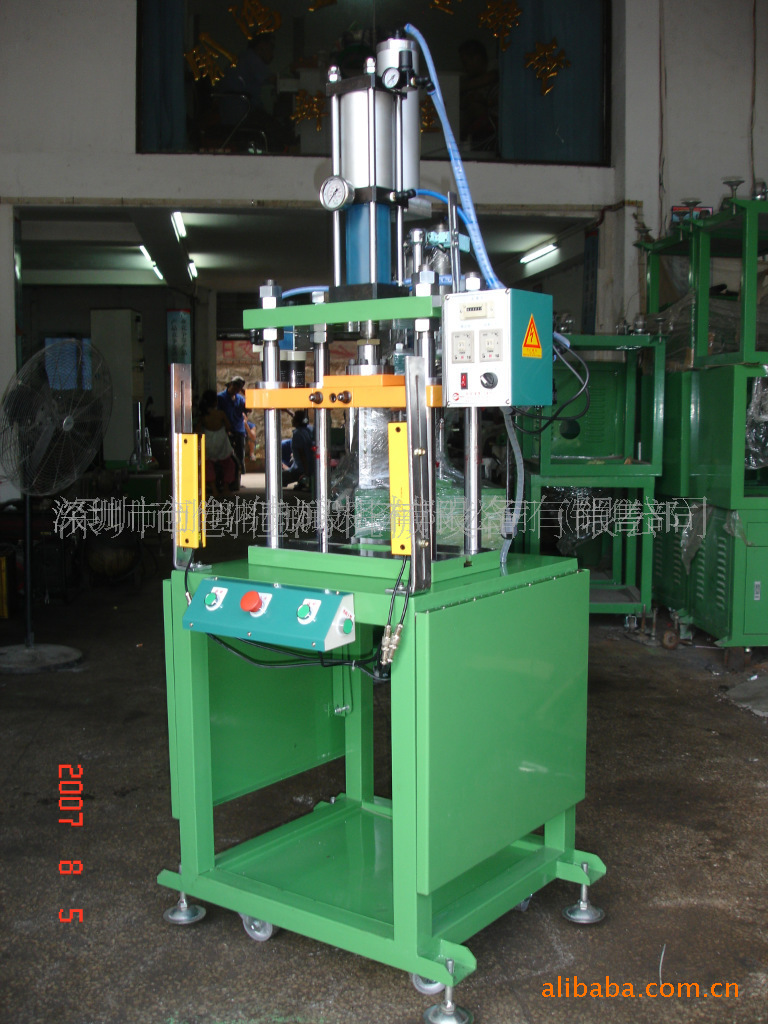

四柱型增壓壓床
CH109系列
特點:;l;l;sdl
1.以壓縮空氣為動力源,操作簡單.
2.沒有油壓系統待機時,所產生之噪音,可節省
電力消耗,降低生產成本.
3.利用氣油增壓原理,達到作動速度快,高出力
的需求；增壓可在空行程的任何階段出力。
4.出力之調整容易,隻要調整氣壓壓力,就能
達到需要的出力,下壓計時,計數均調整方便,
可加裝光電護手保護.
5.機臺結構堅固,操作容易,輕巧方便,符合
工作效率.
6.多功能用途適用於壓入,沖孔,鉚合,裝配,切斷等，
電器開關組立，打印等.
7.柱式門型開放空間設計,特殊規格之需求,
可接受訂制.
8.選配工作桌,外型尺寸:
寬600*深600*高780(mm),腳柱附4個活動輪.
9. 出力1T-50T供選擇.
