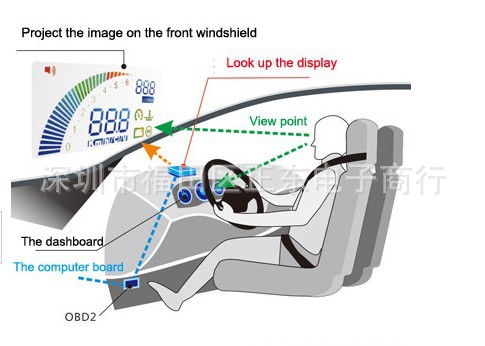

HUD是Head Up Display的縮寫,意為“抬頭顯示器”，或者“平視顯示器”。車輛在高速行駛，特別是夜間高速行車時，駕駛員可能會低頭觀看儀表顯示，此時如果前方遇到緊急情況,或許會因來不及采取有效措施而造成事故。為避免這種情況發生，有些高檔車上裝配瞭抬頭顯示（HUD）系統，它可以在行駛過程中將儀表顯示的重要信息（如車速）投射到前風擋玻璃的駕駛員平視范圍上，且顯示位置，顯示亮度自動感應，這樣可以避免低頭觀看儀表盤，從而縮短眼球對前方的視覺盲區時間。避免在許多的限速路段中因超速而違章，更重要的是它能夠使駕駛員在大視野不轉移的條件下瞬間讀數，對減少因低頭走神引起的交通事故有著重要的價值。
本產品是基於OBDⅡ介面開發的一款多功能高性價比的HUD產品。采用瞭最新的性能穩定的集成電路設計而成，外形美觀大方，使用更方便安全的安裝方式，3分鐘即可完成安裝和調整測試。
在使用本產品前，請詳細閱讀說明書，充分瞭解及發揮產品的所有功能。以便使您在體驗速度的同時也保證自己的駕駛樂趣與行車。

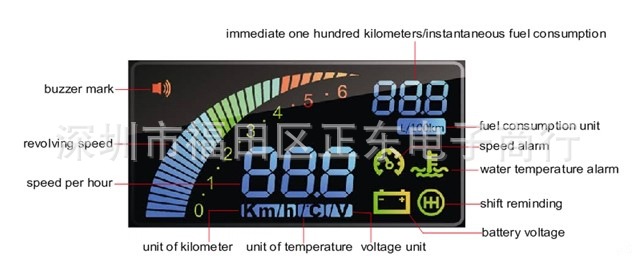

1. 速度：數字顯示當前車速
2. 轉速：顯示發動機轉速狀態，亮到的刻度代表達到的速度
3. 水溫：水溫達到115度時自動報警並亮起
4. 換檔提示：當發動機轉速和車速達到一定比例時，提示增加檔柆以節省油耗
5. 超速提示：在設置過超速報警值的情況下，達到該速度時閃爍亮起並提示
6. 即時百公裡/瞬時油耗：在有速度的情況下顯示百公裡油耗，用L/100km表示
7. 公裡單位：國際單位制中，一般使用公裡每小時,用km/h表示
8. 電瓶電壓：當電瓶電壓低於/達到12V時會，警示燈會亮起提醒
9. 蜂鳴器標志：按開關可以打開和關閉蜂鳴器聲音
工作模式介紹
1. 初次使用
連接好HUD顯示器、OBD電纜和汽車診斷座後，發動汽車，打開H101電源開關，顯示開機動畫，然後閃爍顯示“HUD”和型號“101”。
然後，H101開始掃描汽車通訊協議，進度條顯示掃描進度，右上角的數字顯示當前的通訊協議，第一個數字表示：1.ISO協議 2.CAN協議 3.KWP協議，第二個數字表示此協議下第幾種子協議，如“2 2”表示當前掃描到CAN第二種通訊協議。
掃描完成後，如果成功掃描到匹配的汽車通訊協議，右上角數字顯示“888”。此時按任意鍵，H101將自動保存通訊信息。並開始正常工作
如果掃描不成功，右上角數字顯示“000”，此時按任意鍵，H101重啟，再次開始掃描。
2. 正常使用
日常使用時，H101在主畫面右上角顯示即時油耗，車輛行駛中顯示動態油耗（單位：L/100Km），車輛靜止時，顯示靜態油耗（單位：L/H），進度條和旁邊的數字顯示當前的轉速（單位：rpm），下方的大數字可以顯車速，水溫，電瓶電壓之間的任一項。通過按左鍵或者右鍵切換。
在主畫面顯示下，按MENU鍵，顯示本次行駛平均油耗和平均車速。幾秒後返回主畫面。
在主畫面顯示下，按SET鍵，可打開或關閉報警音，左上角的喇叭圖標標示當前狀態。
汽車關閉點火鑰匙後一段時間，H101自動待機，打開鑰匙，啟動引擎時，H101自動開機。
3．提醒及報警
在日常使用時，H101具有下列提醒和報警功能：
換檔提醒：當發動機轉速達到設定值時，以聲音提示升入下一檔位。同時換檔圖標閃爍。
超速報警：當車速超過設定值時，車速數字和圖標閃爍，同時聲音提示。
水溫報警：當水溫超過設定值時，水溫數字和圖標閃爍，同時聲音提示。
電壓報警：電壓超過設定值時，電壓數字和圖標閃爍，同時聲音提示。
4．設置菜單
在主畫面下，長按（按住並保持1秒以上，然後松開）MENU鍵，即可進入設置菜單。右上角顯示菜單項序號。下面的數字顯示當前的設置值。
特有模塊：OBD2
尺寸：80*50*14MM
工作電壓：OBDII 12V供電；工作溫度:(-20℃－85℃)
最大工作電流：140MA； 工作電流：60MA； 睡眠工作電流：<3MA;
