洛陽橋陽礦山機械有限公司專業生產環保無石棉礦井提升機閘瓦、石油鉆井機閘瓦，大型設備摩擦塊，定製各種非標閘瓦。我公司擁有豐富的製動器閘瓦、絞車剎車片，提升機摩擦片、剎車塊，石油鉆井機閘瓦等產品的生產經驗。產品規格型號齊全，並可根據您的特殊要求定製各種形狀和規格的產品，質量優異，工藝精湛。產品暢銷全國。歡迎新、老顧客選購。
提升系統是礦井生產的咽喉，製動裝置作為提升機最後一道也是最關鍵的安全保障系統，其主要實現形式為盤形製動器。製動多是靠摩擦付的摩擦來實現的，是一個動能轉變熱能的過程，用作摩擦付的摩阻材料，首先是製動器安全可靠的保。閘瓦是礦井提升機製動器的主要零件，如果閘瓦的摩擦系數等性能達不到設計要求，就會有產生設備和人身事故的可能。在礦井生產過程中，盤形製動器閘瓦頻繁地與製動盤進行摩擦來控製提升機的正常運行，閘瓦一旦失效，會導致提升機發生重大事故。因此，選擇摩擦系數高、使用周期長的盤形製動器閘瓦就顯得尤為重要。

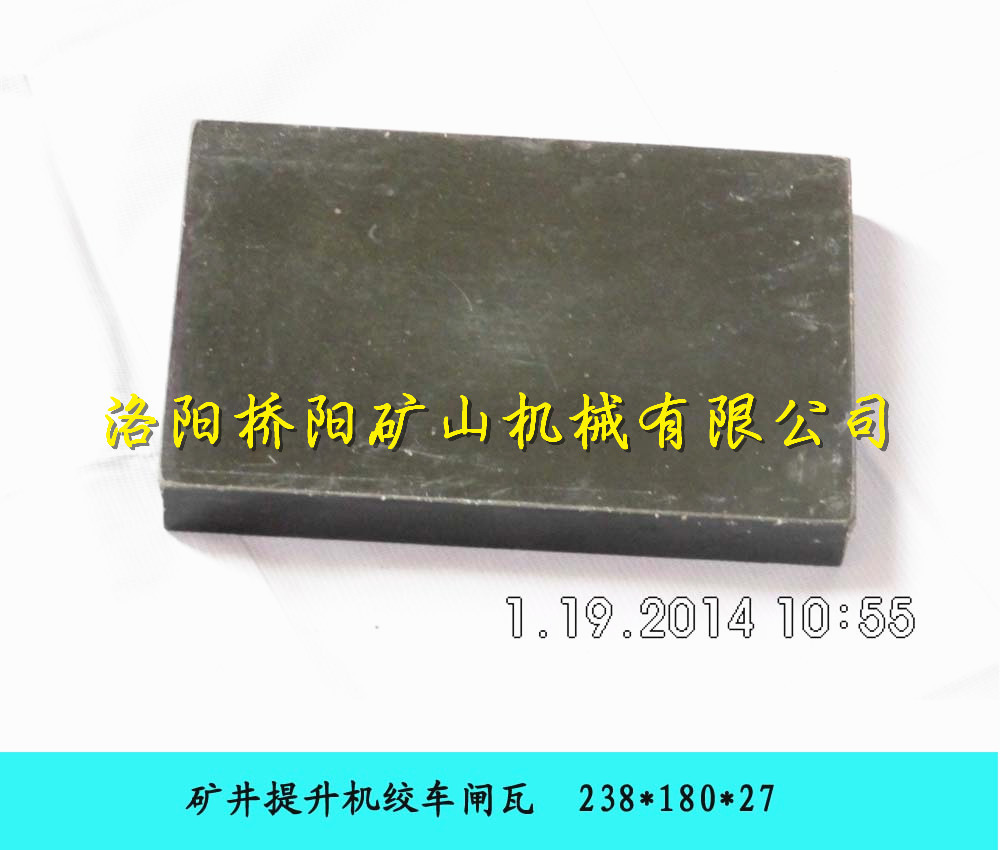

製動器閘瓦規格尺寸表
主機廠傢 | 規格型號 | 洛礦 | 320×238×27 320×238×25 340×238×27 300×200×25 380×240×35 300×200×20 280×200×30 280×195×20 | 山機 | 250×175×27 320×200×30 270×180×28 320×200×35 250*165*20 | 錦州 | 280×185×20 280×200×22 280×205×22 | 湖南 | 310×200×35 260×205×22 301×220×25 |
以前我國使用的盤形製動器閘瓦所采用的材料大都是石棉，其主要特點有：摩擦系數大，力學強度好，熔點高，並且與粘接劑有很強的吸附力。但是石棉閘瓦也存在一些難以克服的缺點：
- 石棉在650℃—700℃完全脫水分解後，其強度會降低；
- 由於石棉的導熱性差，會造成摩擦熱難以迅速消失，從而導致熱衰退層變厚，磨損加劇，而且也會污染環境，特別是石棉纖維粉塵，它會使人體產生癌變；
- 石棉易出現摩擦性能“熱衰退”；
- 為提高摩擦系數和散熱性能，生產廠傢大多采用高硬度摩擦劑及鋼棉。

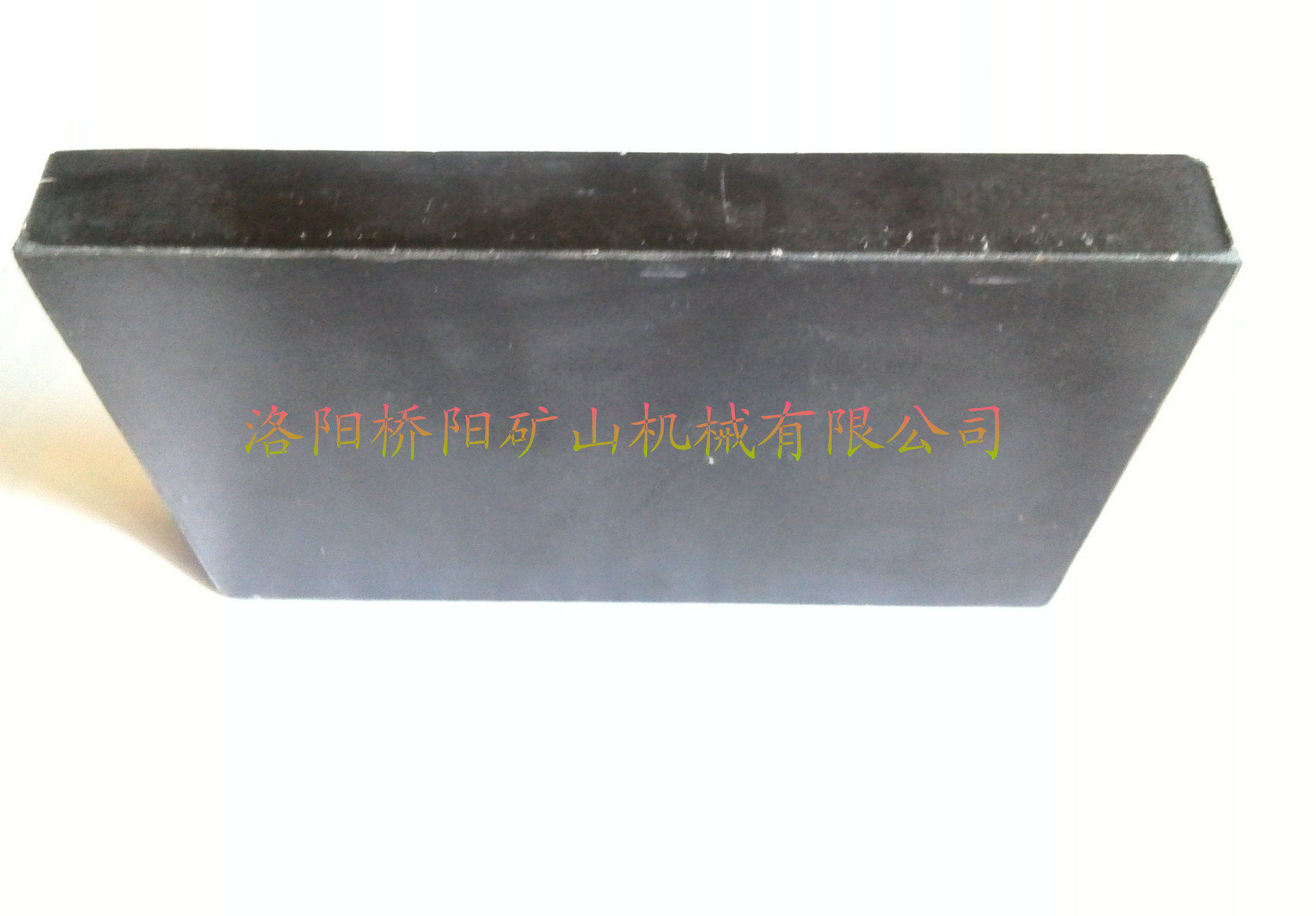

橋陽礦山機械的環保型無石棉閘瓦，是一種采用樹脂基和其它增強纖維代替石棉的摩阻材料，其特點是：
- 不含石棉，綠色環保；
- 摩擦系數高，力學強度好，熱衰退小；
- 磨耗低，使用周期長；
- 不含鋼棉及高硬度摩擦劑，硬度低，不易損傷閘盤。
隨著人們日益增強的環保意識和自我保護意識，環保型無石棉閘瓦最終將取代石棉閘瓦，成為主流產品。
新型環保無石棉閘瓦檢測結果
試驗盤溫度
(℃) | 摩擦系數
(μ) | 磨損率
10-7cm3/(N?m) | 沖擊強度
N·cm/cm2 | 佈氏硬度
N/mm2 | 吸水率
% | 吸油率
% | | | 標準 | 實測 | 標準 | 實測 | 標準 | 實測 | 標準 | 實測 | | | 100±5 | ≥0.50 | 0.6 | ≤2.45 | 0.49 | >30.38 | 70 | 490.5 | 287.8 | 0.249 | 0 | | 150±5 | ≥0.48 | 0.59 | ≤4.90 | 0.59 | | | | | | | | 200±5 | ≥0.46 | 0.58 | ≤6.78 | 0.56 | | | | | | | | 250±5 | ≥0.45 | 0.57 | ≤8.83 | 1.24 | | | | | | | 由250降至100±5 | ≥0.50 | 0.6 | | 0.85 | | | | | | |
我公司擁有豐富的製動器閘瓦、絞車剎車片，摩擦塊、提升機摩擦片、剎車塊等產品的生產經驗。產品型號齊全，模具齊備，並可根據您的特殊要求生產各種形狀和材質的產品，質量優異，生產高效，工藝上精益求精。產品暢銷全國26個省份。歡迎新、老顧客選購。
|
