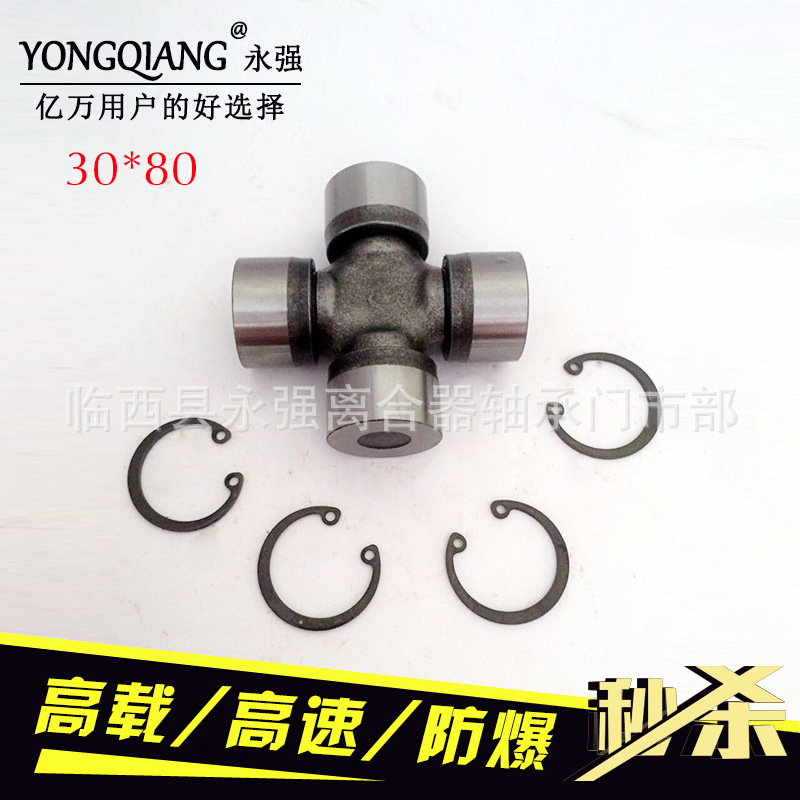

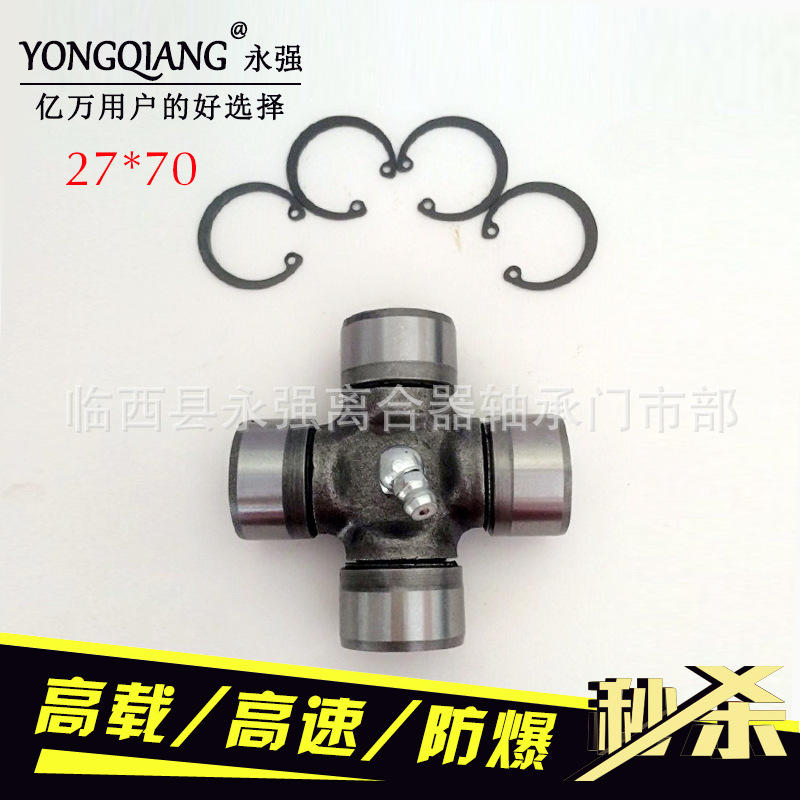

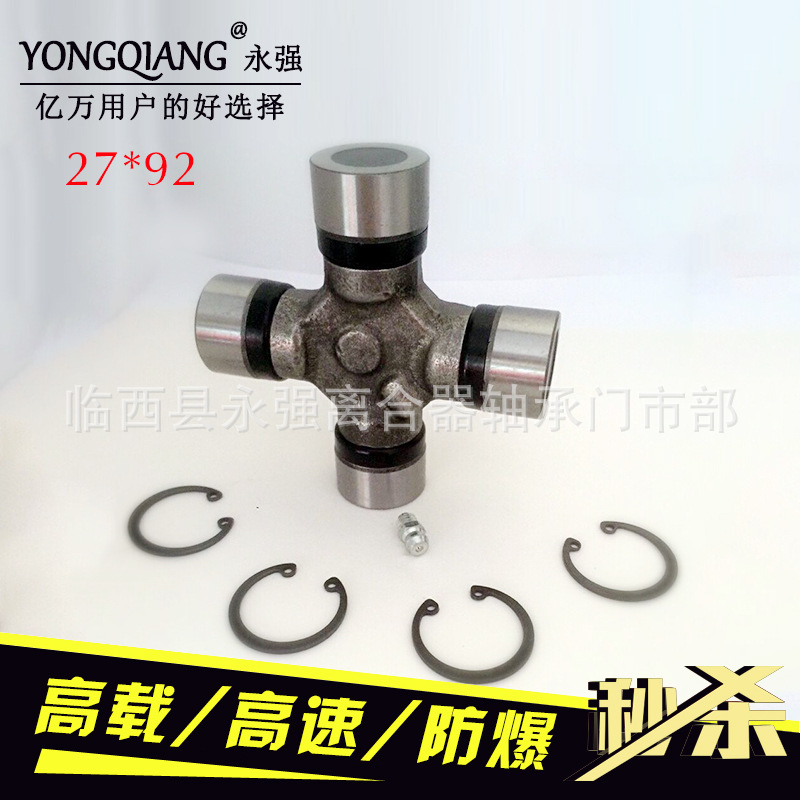

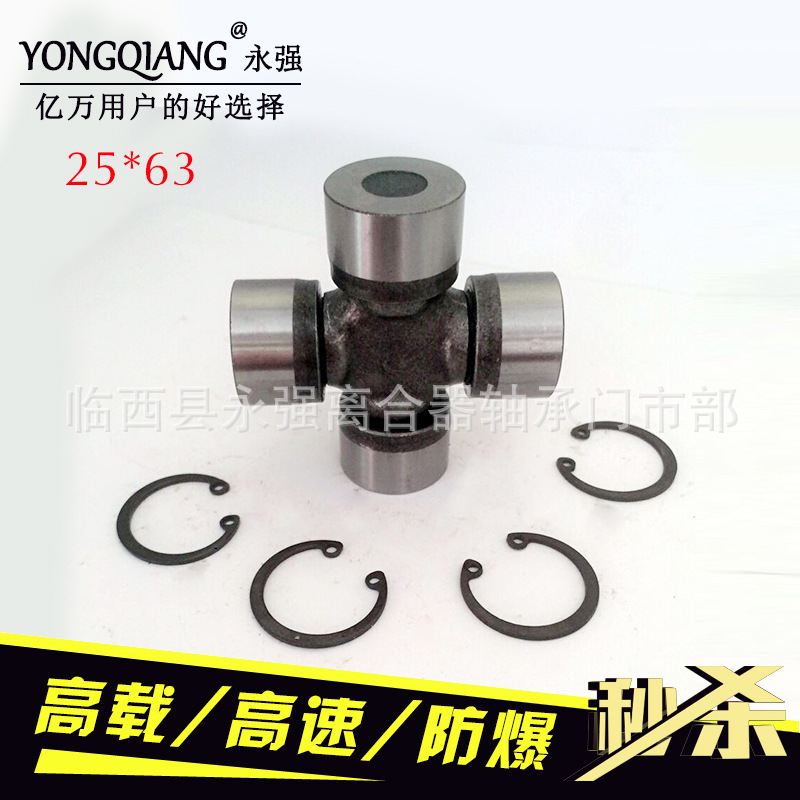

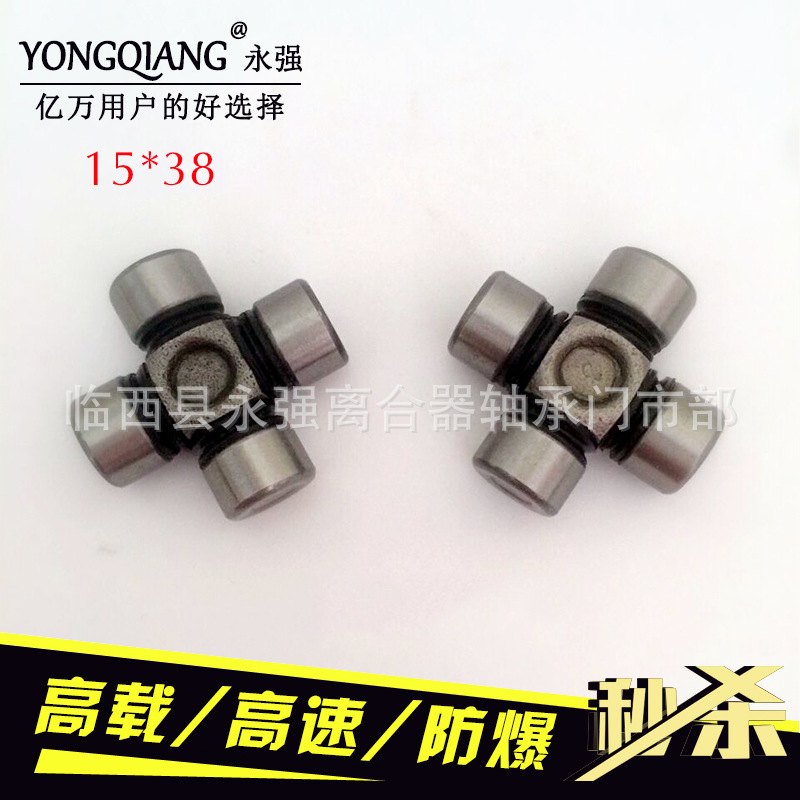

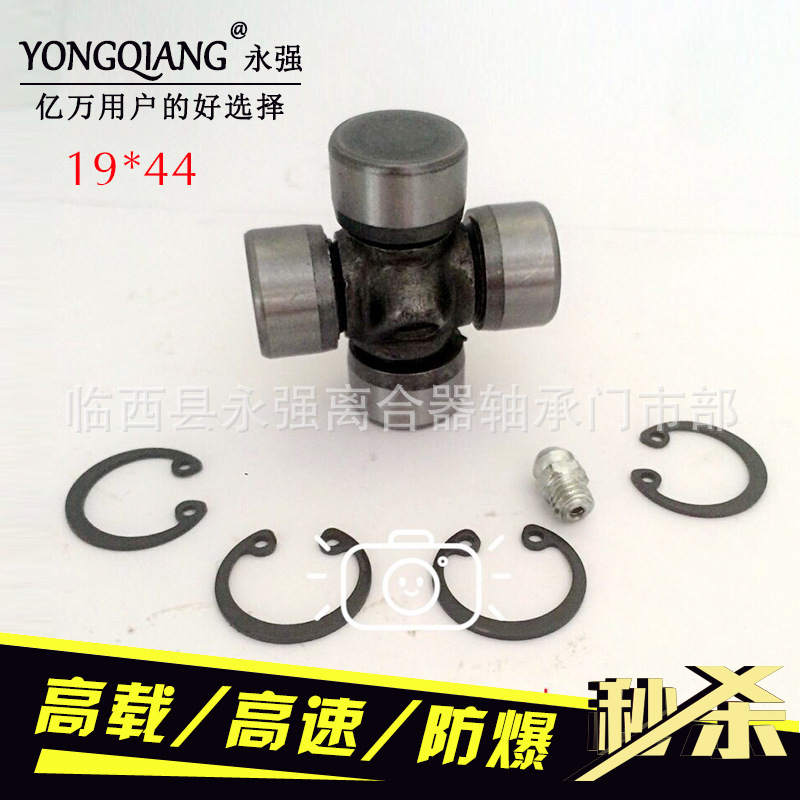

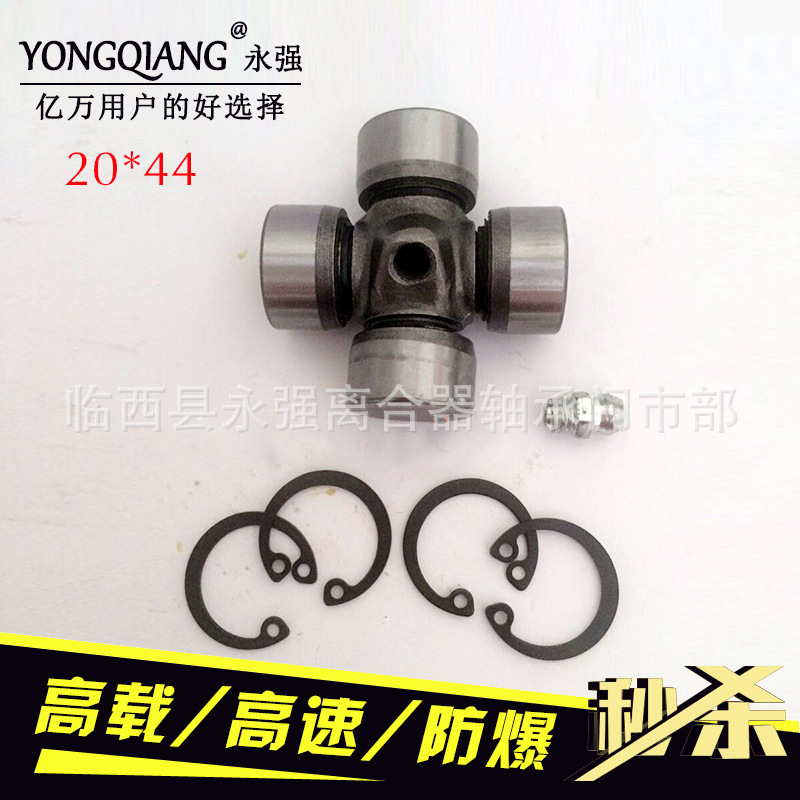

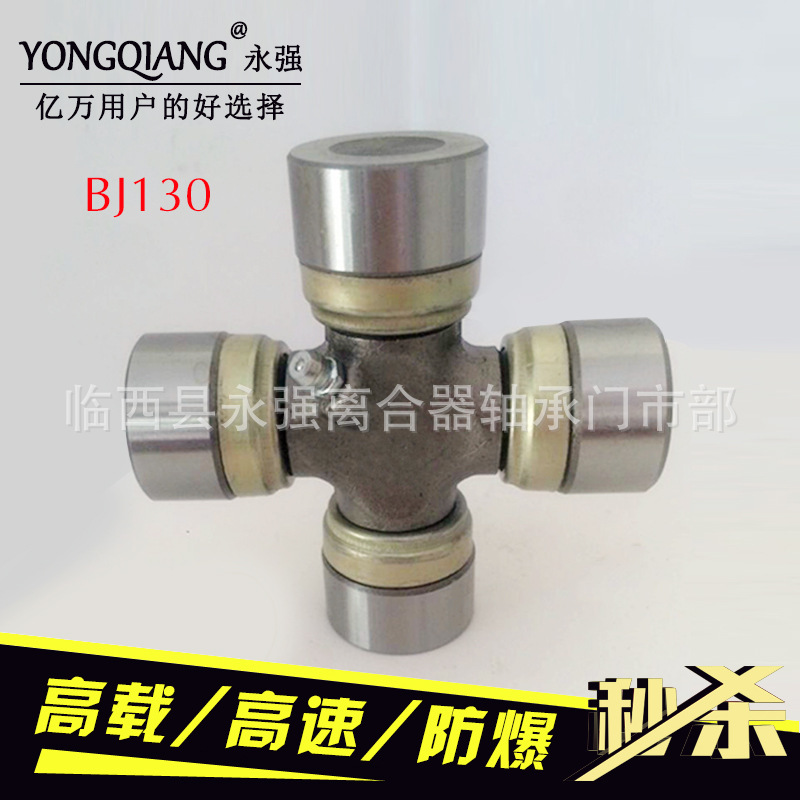

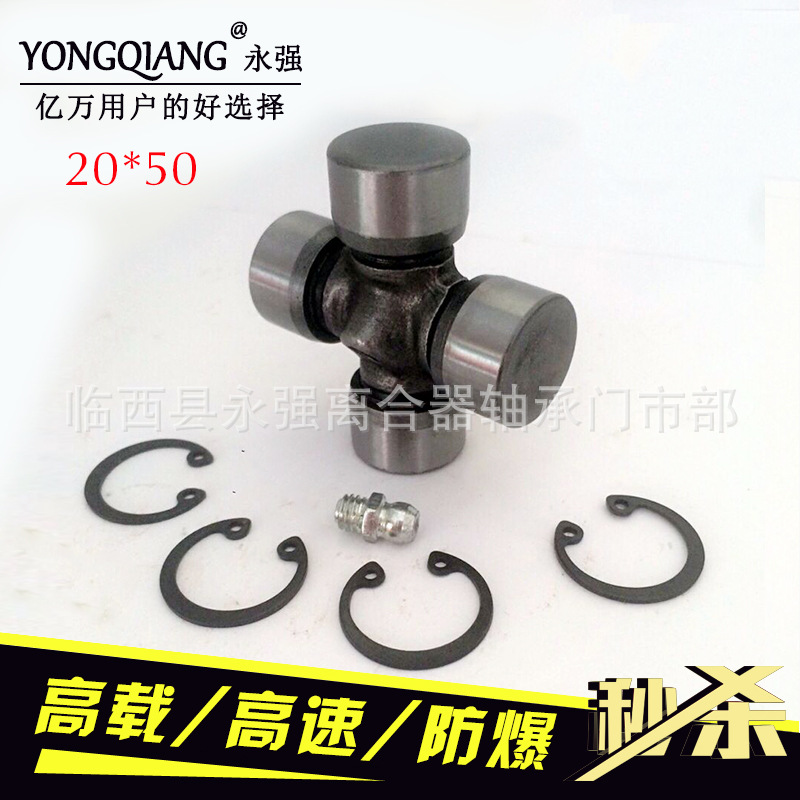

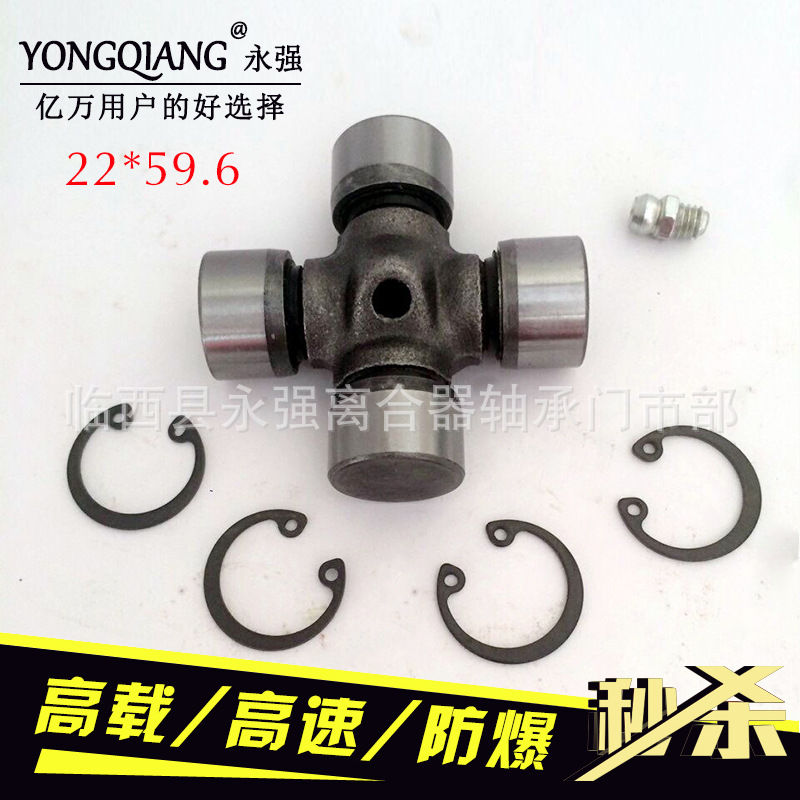

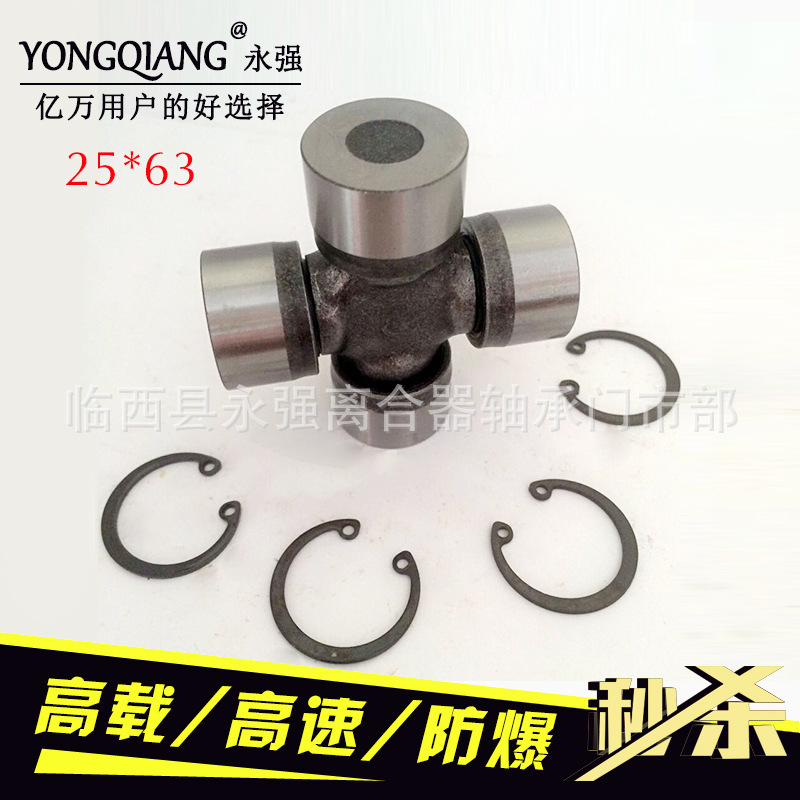

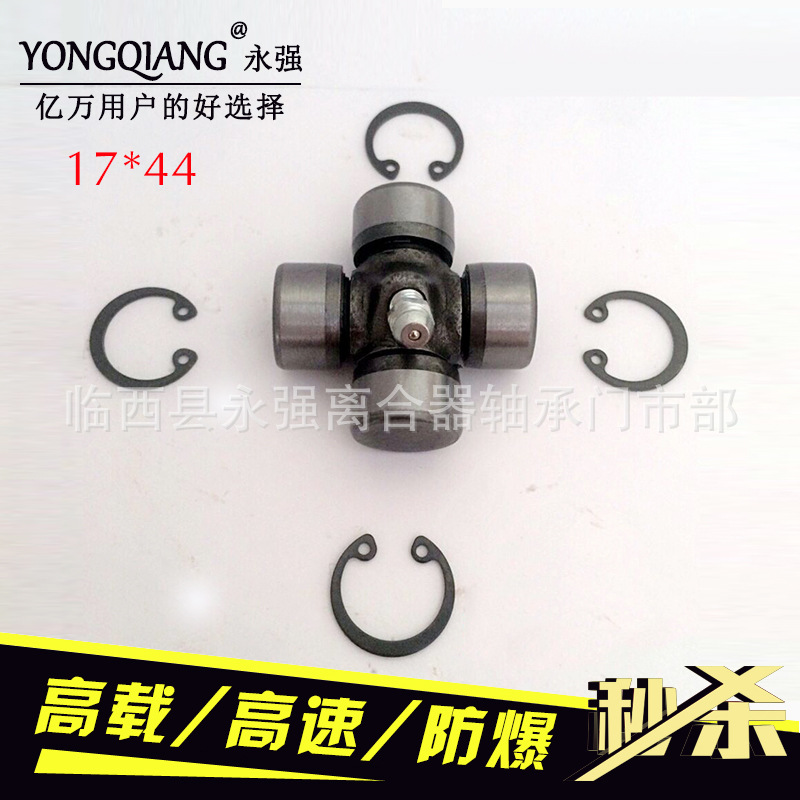

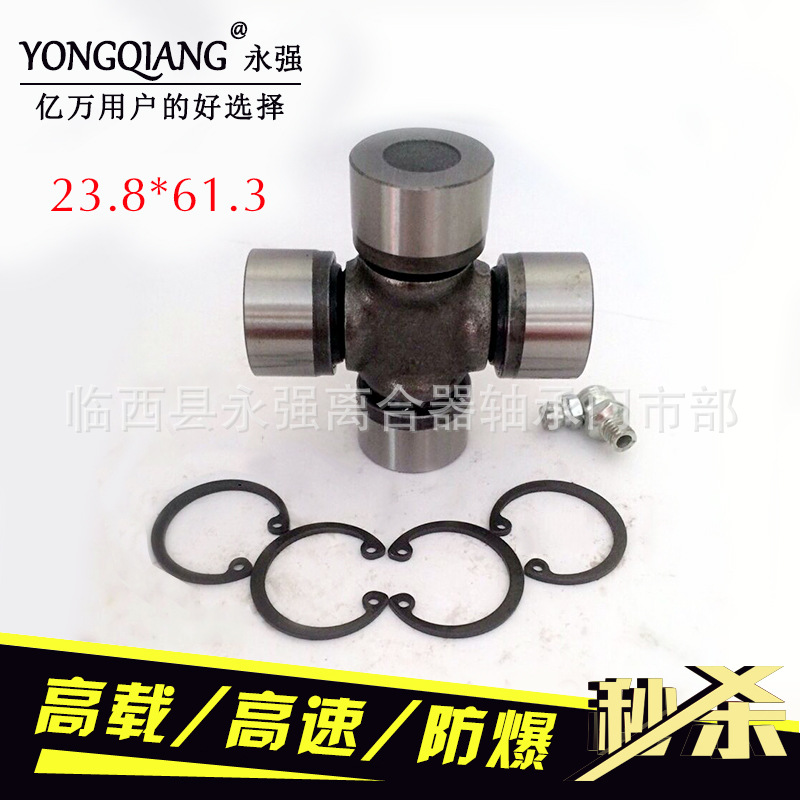

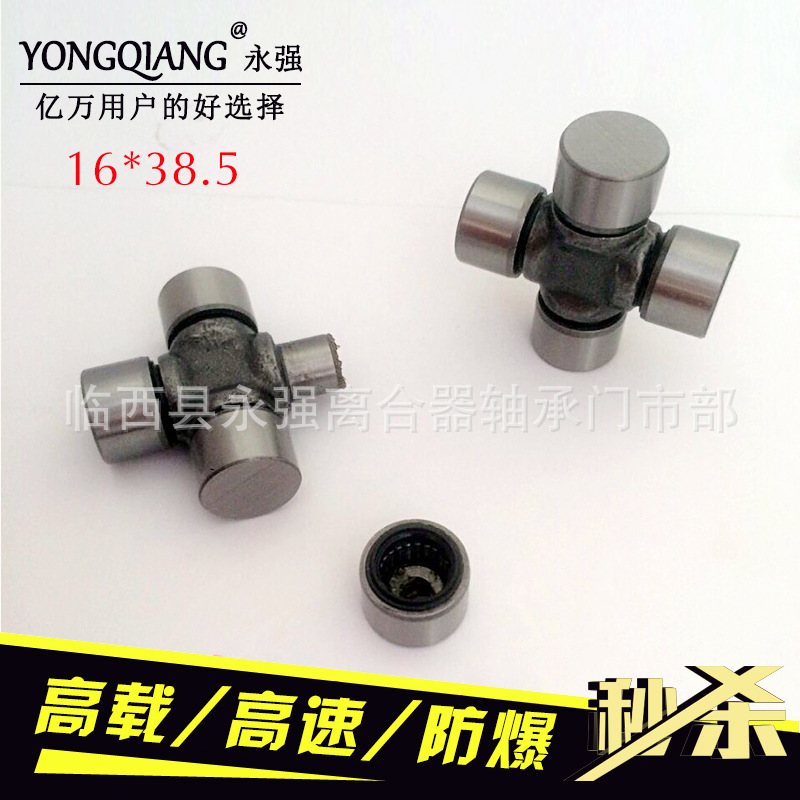

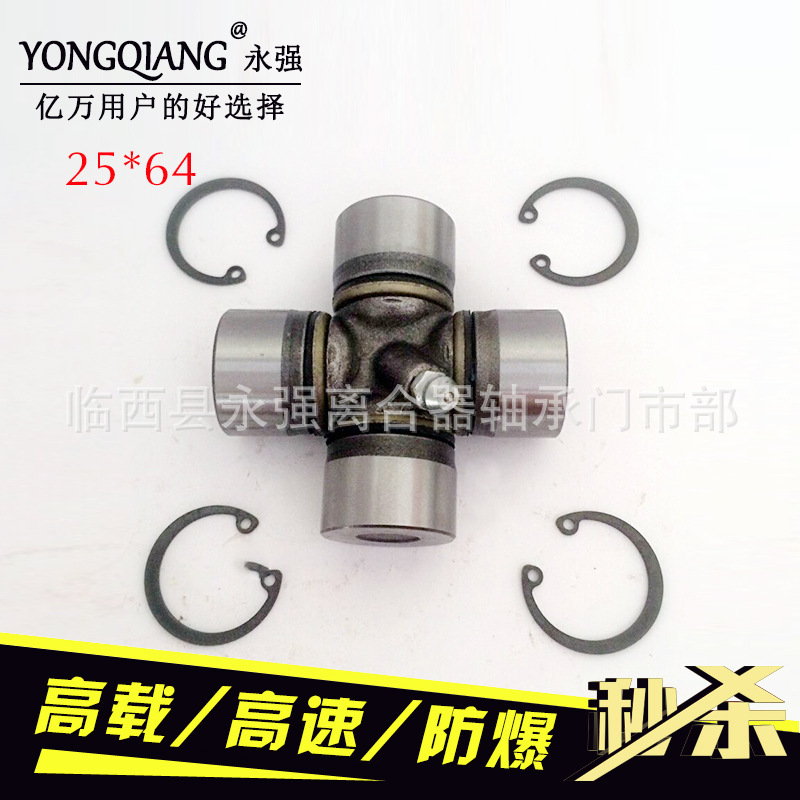

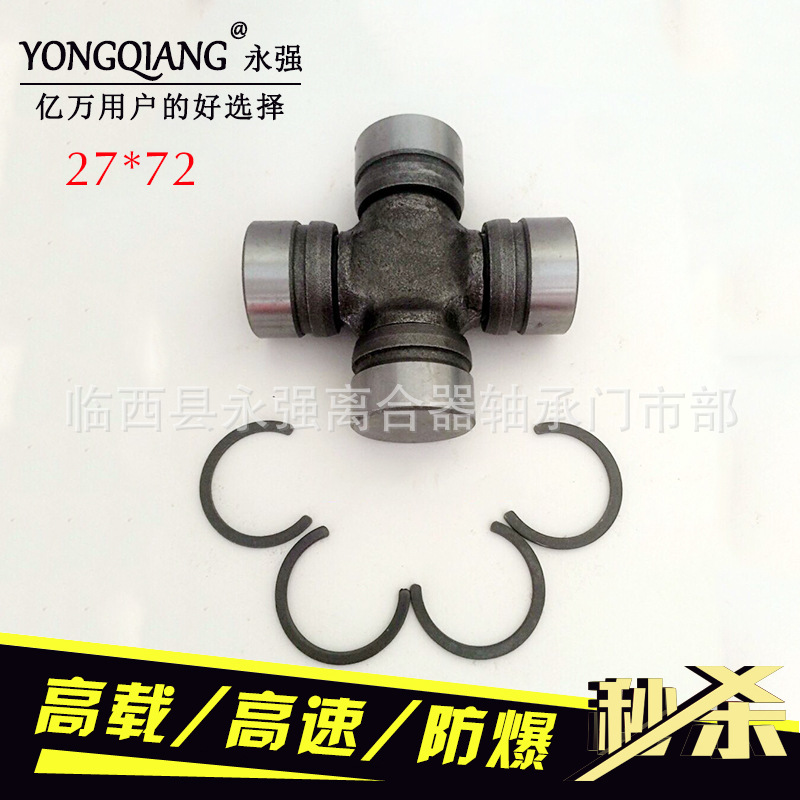

十字軸

傳動軸萬向節故障主要是軸頸和軸承磨損及各軸頸出現彎曲變形，造成其十字軸各軸中心線不在同一平麵上，或相鄰的兩軸中心線不垂直。由於萬向節十字軸軸頸和軸承磨損間隙過大，十字軸在運行中產生晃動，使傳動軸中心線偏離其旋轉中心線，使傳動軸產生振抖現象和運行中傳動軸發出異常響聲的現象。磨損主要是缺少潤滑引起的。

萬向節十字軸軸頸和軸承的磨損，從使用情況來看不應超過0．02～0．13mm，一般保持在0．01mm左右。如果超過0.13mm，就產生傳動軸振抖和發響的現象。如果十字軸軸頸磨損出槽，槽又很深應進行修理或更換。如果采用堆焊和鑲套修理，還要進行熱處理和磨削加工。加工後要求各軸頸的不圓度在0．01mm，錐度不能大(20mm長度上不能大於0．01mm)。要檢查相鄰兩軸線的垂直度，一定要保證垂直。加工修理後各軸頸的軸線應在同一平麵內。

車輛行駛時，由於扭矩傳遞的方向一致，十字軸的受力方向也一致。久而久之，造成十字軸軸頸的單邊磨損，隨著時間的推移，十字軸受力的一麵便會磨損加大，起槽，以致於松曠發響。可以采取將十字軸在相對於原先位置轉動90°再使用，這樣可以延長使用時間。在組裝時應註意將有油嘴的一麵朝向傳動軸，萬向節叉應在十字軸上轉動自如，不應有卡滯現象，也不應出現有軸向的間隙。在平時保養中應勤註潤滑脂，防止由於缺少潤滑脂造成十字軸軸頸和軸承的磨損。

十字軸一般是經過透熱之後再鍛造成型的。

透熱：透熱是對金屬由外到內整體進行加熱，是金屬鍛造成型前的熱處理。

鍛造：鍛造是一種利用鍛壓機械對金屬坯料施加壓力，使其產生塑性變形以獲得具有一定機械性能、一定形狀和尺寸鍛件的加工方法，鍛壓（鍛造與沖壓）的兩大組成部分之一。通過鍛造能消除金屬在冶煉過程中產生的鑄態疏松等缺陷，優化微觀組織結構，同時由於保存瞭完整的金屬流線，鍛件的機械性能一般優於同樣材料的鑄件。相關機械中負載高、工作條件嚴峻的重要零件，除形狀較簡單的可用軋製的板材、型材或焊接件外，多采用鍛件。

十字軸透熱鍛造常用的設備如下：

40kw超音頻感應加熱設備

40kw超音頻感應加熱設備技術參數：

十字軸滾針軸承碗掉底主要是因為:U型螺栓擰得過緊，超過瞭規定扭矩;U型螺栓擰緊 操作方法不當(絕不能先把U型螺栓的一頭螺母擰緊後，再擰另一頭螺母)使U型螺栓與十字 軸軸承碗接觸麵接觸不良，局部受力碎裂。叉型凸緣半圓孔處有一個十字軸軸向定位小凸臺，在維護修理十字軸時，若將軸承碗底槽誤認為限製軸承碗轉動的定位槽，而把叉上定位凸臺卡在軸承碗的底槽中，將會引起十字軸軸向間隙增大3Inm(正常配合最大隻允許0.20mln以內),因此十字軸軸向竄動量增大，並受離心力的沖擊，使傳動軸總成失去動平衡，產生振動，軸承鋼碗也容易損壞。另外滾針軸承掉針漏裝、發卡等，也會使之早期損壞。

定期維護應經常檢查十字軸軸承的技術狀況;修理時避免叉形凸緣半圓孔的小凸臺卡在軸承碗底部槽內(現生產的東風汽車已取消軸承碗端麵的槽);U型螺栓要按規定力矩對稱擰緊，並經常檢查。

（1）在拆裝、搬運、庫存時，須避免碰撞和堆壓；

（2）不應使用車輛慣性啟動發動機，避免沖擊；

（3）避免猛抬離合器踏板，換檔應平順；

（4）盡量做到車輛製動時，變速器處於空檔或使離合器處於分離狀態，防止傳動過載；

（5）經常檢查中間支撐軸承、十字軸軸承、滑動花鍵的密封狀況，及時更換失效的油封。經常註入潤滑脂，為瞭使萬向節各個軸承均能得到充分潤滑，必須使潤滑油從個軸承的油封處擠出為止。潤滑中間支撐軸承，應從前軸承蓋的通氣孔擠出為止；

（6）經常檢查緊固傳動軸及支承各部件的連接螺栓；

（7）經常檢查中間支撐軸承的徑、軸向間隙、十字軸軸向間隙、十字軸與軸承、軸承[1]與萬向節叉孔的配合間隙、滑動花鍵副的周向間隙；

（8）檢傳動軸是否彎曲、凹癟、平衡片是否脫落；

（9）檢查發動機、後橋（驅動橋）及中間支撐橫梁的定位是否符合標準
