商品代碼:5197715

  • 農機傳動軸、萬向節傳動軸、PTO
    商品代碼: 5197715
    (可點擊以下立即詢價直接線上諮詢,或來電提供此商品代碼諮詢)
    即日起提供日本樂天代購服務-詳見 Rakuten-suki日本樂天代購,謝謝。
    商品詳細說明

    洛陽銘迪傳動軸有限公司立足於傳動總成(零部件)製造行業,主營產品有非等速汽車傳動軸總成、工程機械傳動軸總成、農業機械傳動軸總成、十字軸式萬向聯軸器、內外花鍵類。洛陽銘迪傳動軸有限公司依托洛陽得天獨厚的科技優勢、工業優勢、人才優勢,企業技術力量雄厚,工藝先進,檢驗手段齊全,擁有先進的加工設備和檢驗設備。企業積極推行現代化的科學管理製度,具有健全、科學、完善的質量保證體系,產品的生產檢驗全部采用ISO國際標準,並不斷引進、吸收、消化國內外先進技術,為產品質量的提高和新產品開發提供可靠的保證。現己形成年產傳動軸總成150000根,大中型拖拉機驅動軸20000根。

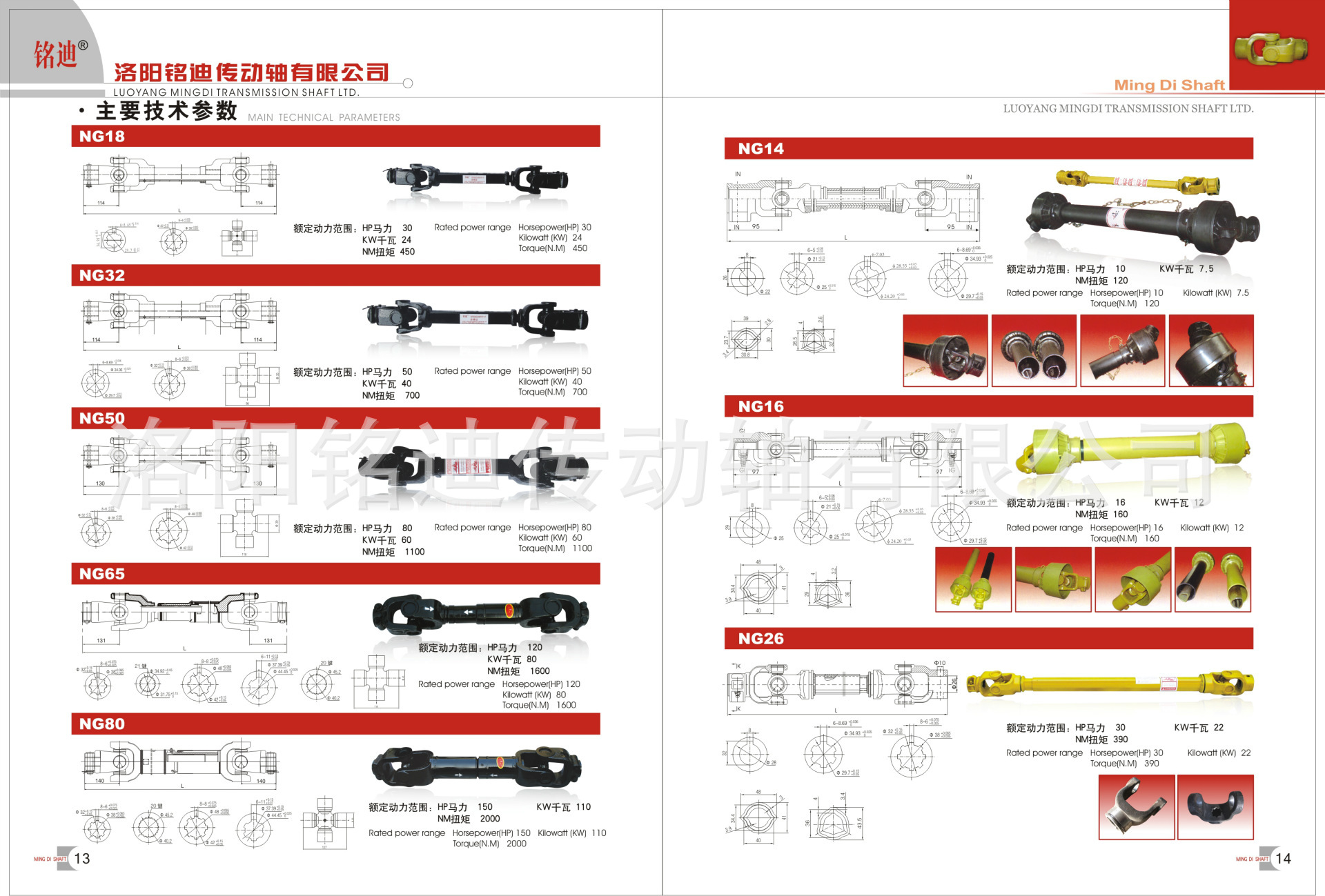

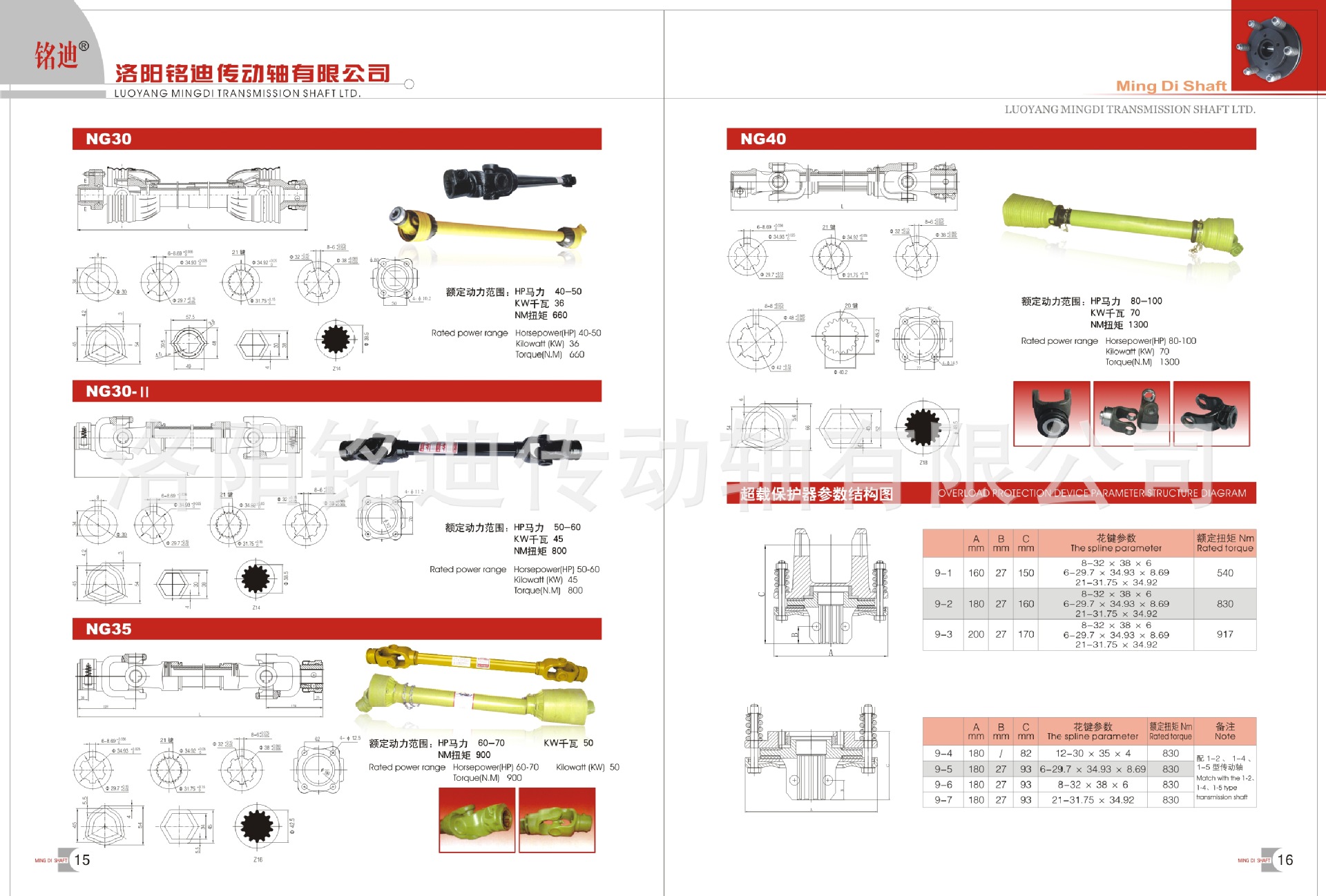

    供應PTO DRIVESHAFT 總成:



    品種有圓孔、銷子叉、破槽、6齒、20齒、21齒花鍵叉



    異型三角管、檸檬管、星型管焊接叉



    CE認證塑料防塵罩



    高、中、低三擋萬向節總成



    經過高溫熱處理彈性銷



    理銷子等



    高強度螺絲、鑼帽



    快速松緊塑料、金屬套花鍵叉



    等速接頭等大馬力離合器



    尖切式叉、快速松緊叉等等



    多齒花鍵。規格由 1 3/8“ Z6 、1 1/8”Z6 、1 3/4“Z6 、1 3/8“ Z20 、1 1/8”Z20 、1 3/4“Z20 、1 3/8“ Z21 、1 1/8”Z21 、1 3/4“Z21。

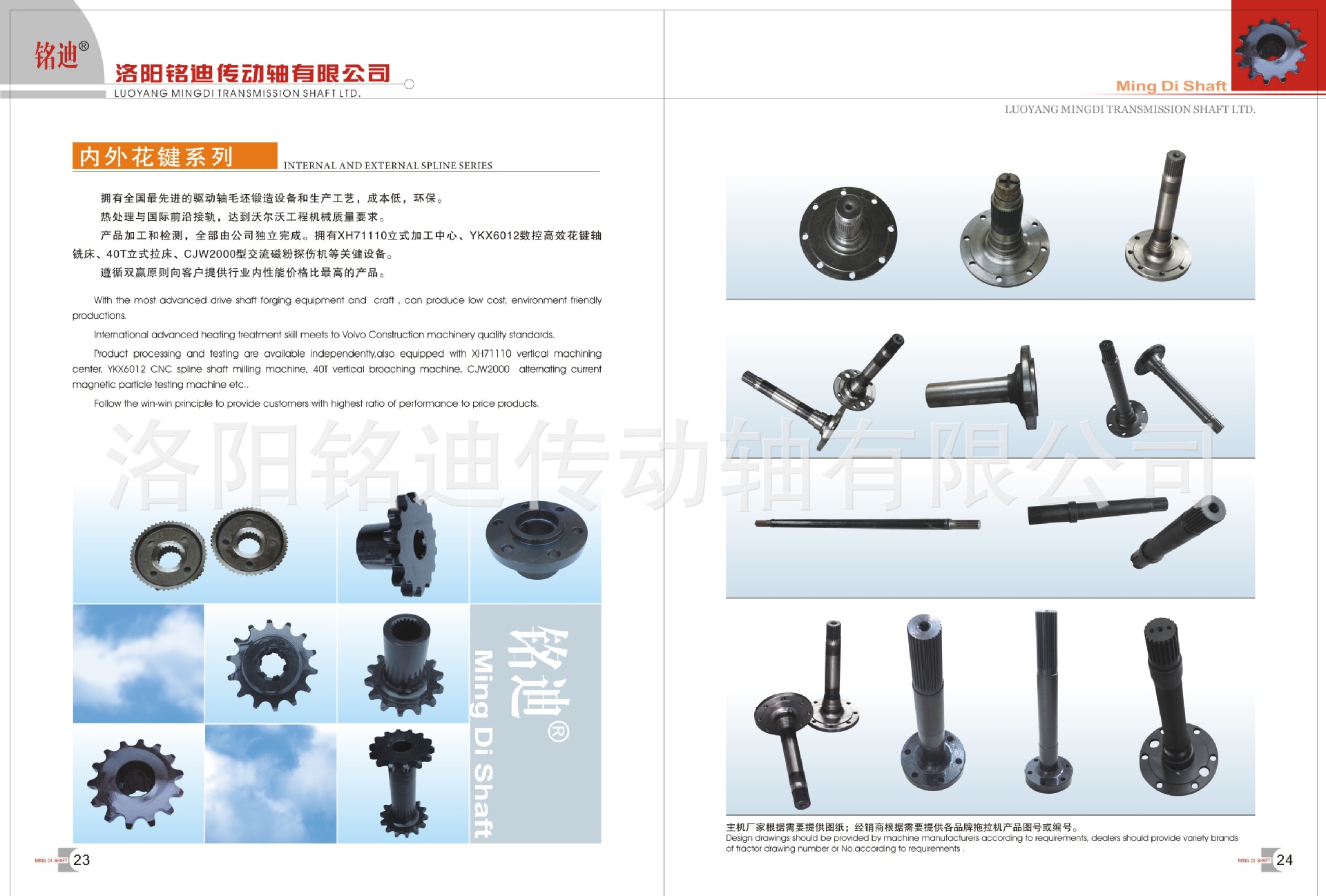

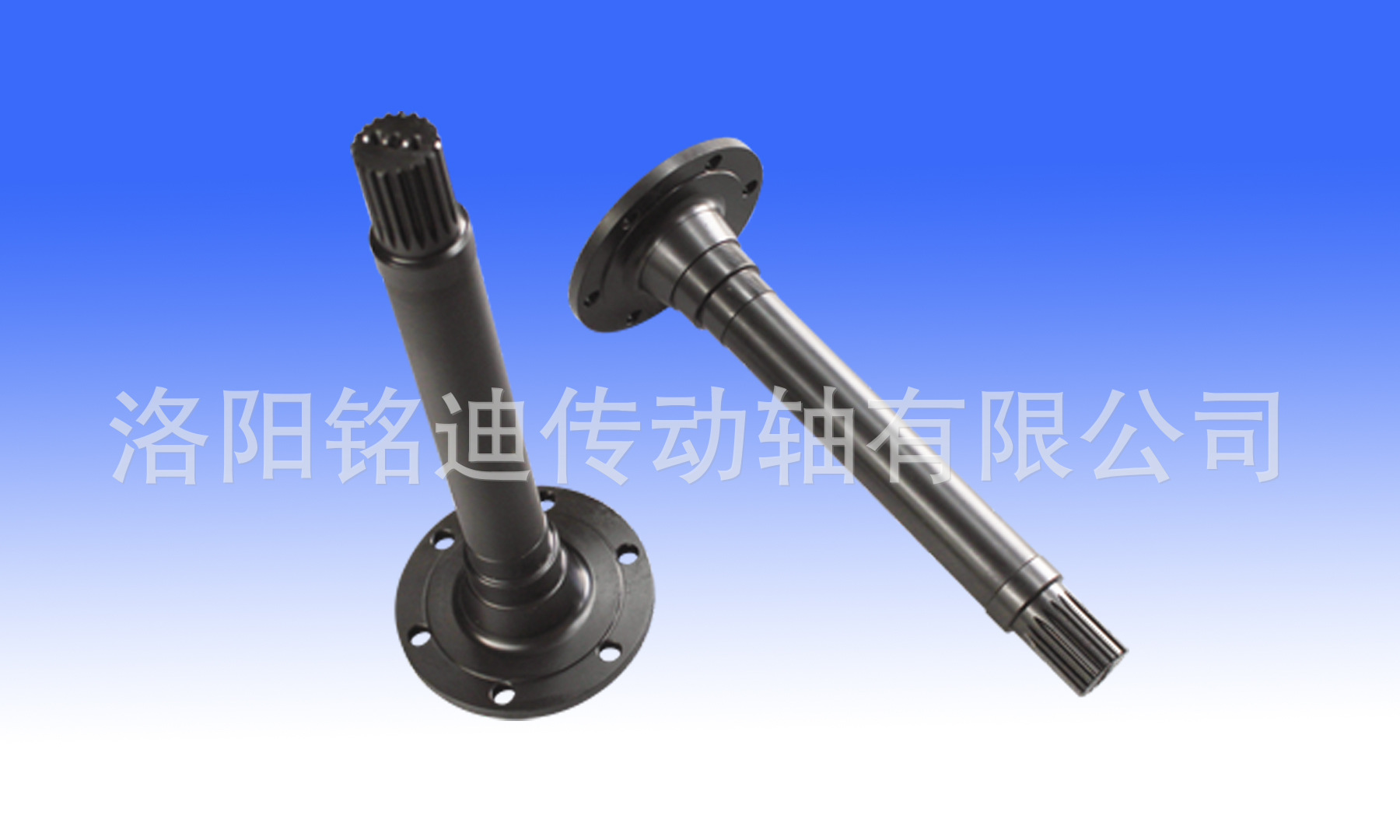

    半軸、鏈輪





    產品名稱

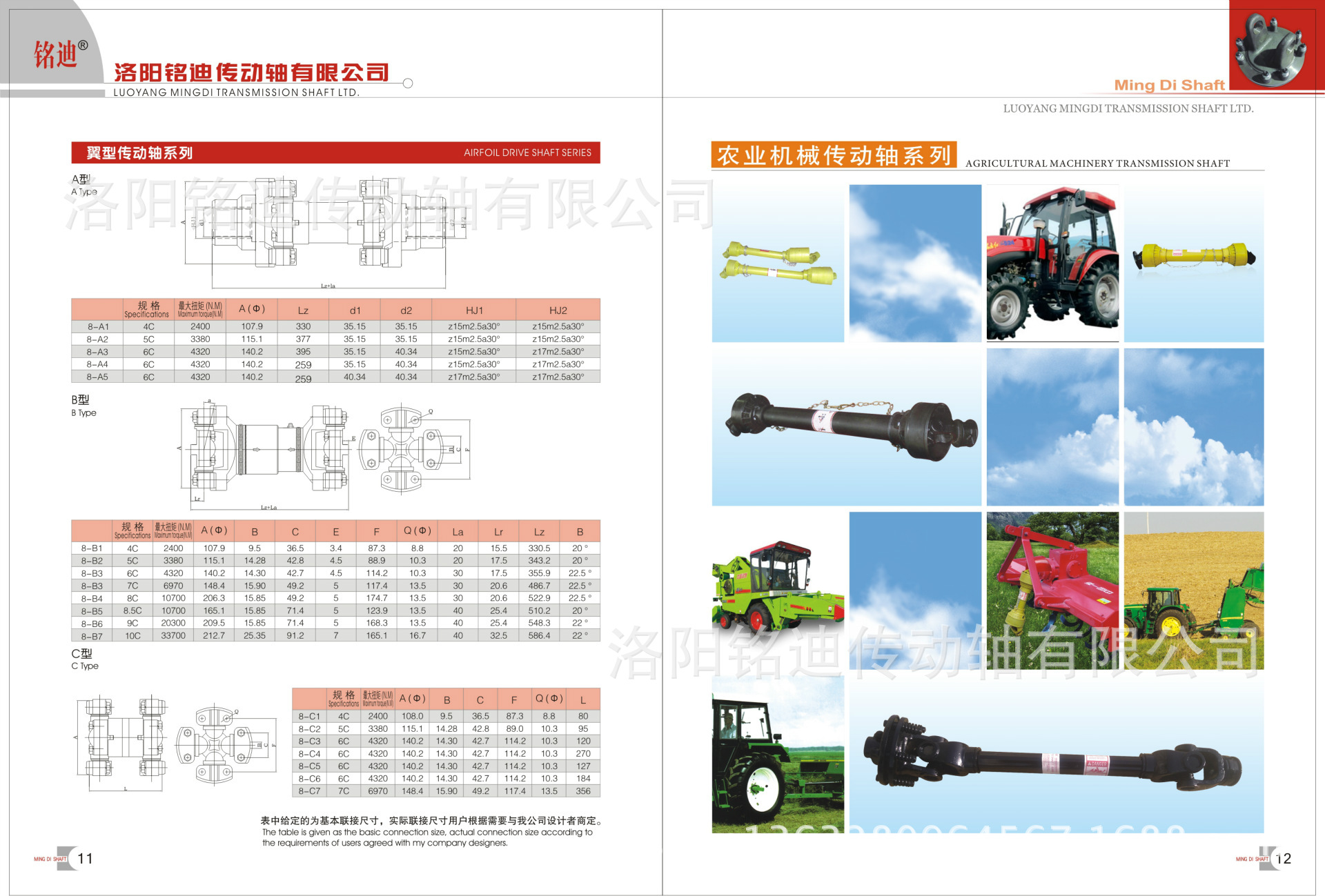

    供應農用機械,農用車傳動軸JH-16

    質量認證

    ISO9001:2000, ISO/TS 16949

    適用

    用於農用車,農用機械,工程機械車

    原材料

    45#, 60#鋼  可根據客戶要求選擇材料

    產品標準

    可來樣,來圖,或根據OE生產

    生產方式

    鍛打或者鑄鋼

    表麵處理

    熱處理。磷化等

    檢驗

    包裝前對產品進行全方位質量檢驗

    檢測方式

    動,靜平衡測試



    配件檢測機器

    LOGO

    中性無LOGO或根據客戶要求

    顏色

    可彩色

    LOGO on Package

    Neutral packing, or as per customer's requirment

    Package Material

    PVC bag + cartons + wooden pallets

    Other relative assemble shaft & spare parts please check our website and contact us directly

     銘迪傳動軸

    銘迪傳動軸

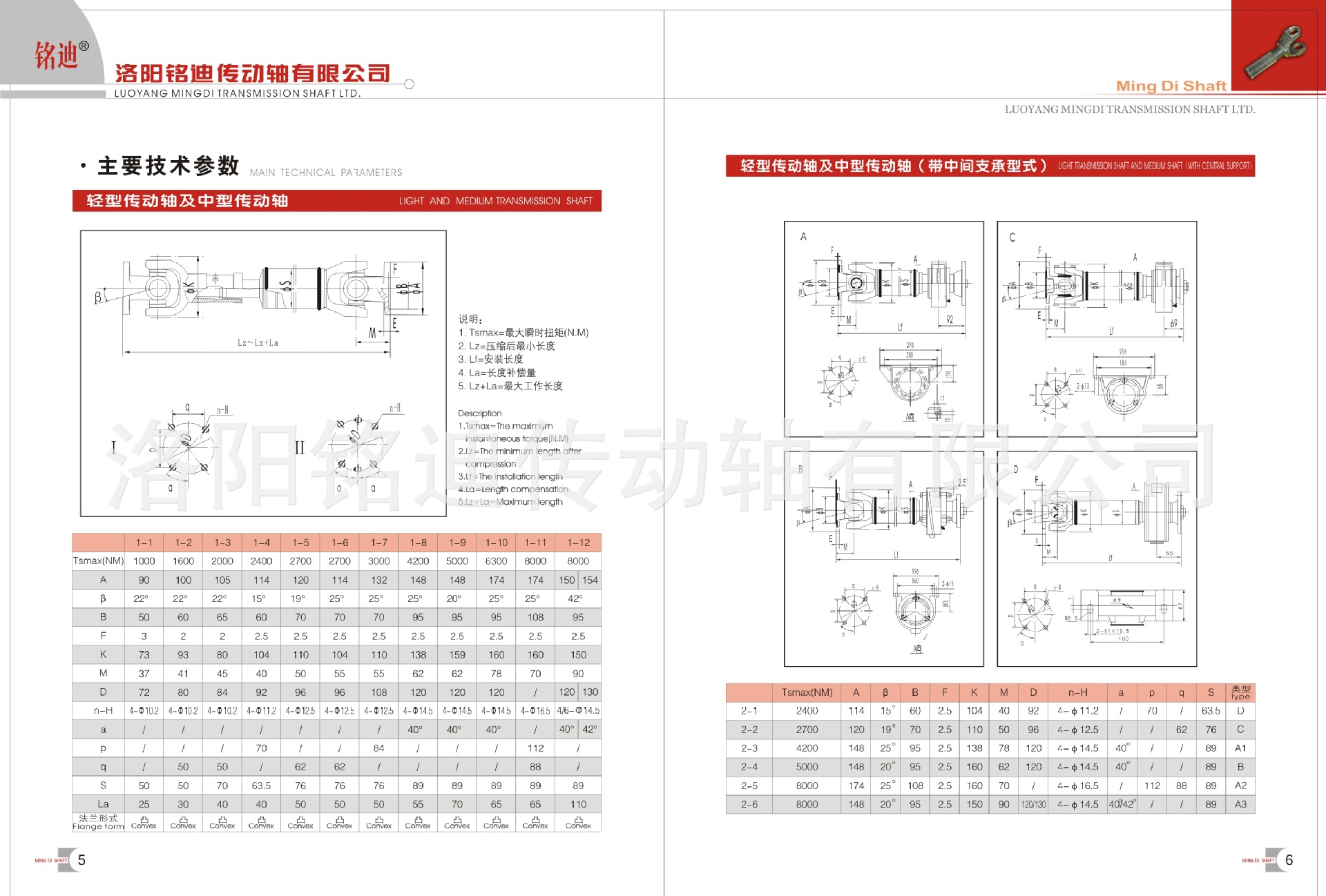

    輕型工業傳動軸:A型-帶軸管和伸縮  B型-帶伸縮短型  C型-無伸縮  D型-帶軸管無伸縮

    4-1 4-2 4-3 4-4 4-5 4-6 4-7 4-8

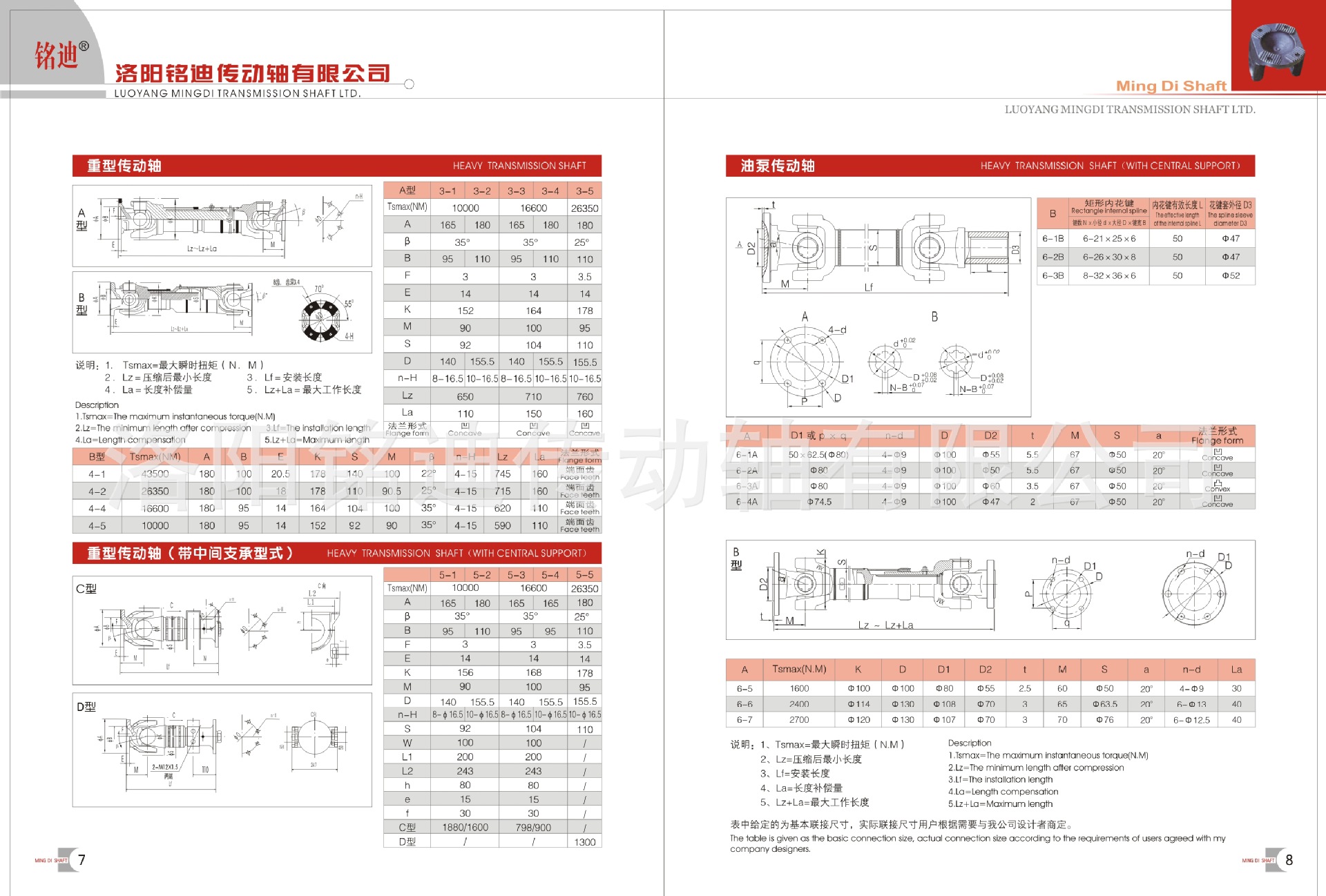

    重型傳動軸:A型-帶軸管和伸縮  B型-帶伸縮短型  C型-無伸縮  D型-帶軸管無伸縮

    5-1 5-2 5-3 5-4 5-5 5-6

    A系列工業萬向節傳動軸:最大扭矩500~250000N.m

    A1-1;A1-3;A1.1-4;A1.1-5;A2-1A;A2-2;A2-4A;A2-5A;A2-6;A3-1T;A3-1;A3-2;A3-3;A3-4;A3-5;A3-6;A3-7;A3-8;A3-9

    B系列可伸縮傳動軸:最大扭矩500~250000N.m

    B1-1;B1-3;B1.1-4;B1.1-5;B2-1A;B2-2;B2-4A;B2-5A;B2-6;B3-1T;B3-1;B3-2;B3-3;B3-4;B3-5;B3-6;B3-7;B3-8;B3-9

    200系列萬向聯軸器   A型-帶軸管和伸縮  B型-帶伸縮短型  C型-無伸縮  D型-帶軸管無伸縮

    A200.10,A200.30,A200.48,A200.50,B200.10,B200.30,B200.48,B200.50

    C200.10,C200.30,C200.48,C200.50,D200.10,D200.30,D200.48,D200.50

    WSD WS  SWC-I 小規格十字軸式萬向聯軸器

    WSD1 ,WSD2 ,WSD3 ,WSD4 ,WSD5 ,WSD6 ,WSD7,WSD8

    WS1,WS2,WS3,WS4,WS5,WS6,WS7,WS8

    WSS2,WSS3,WSS4,WSS5,WSS6,WSS7,WSS8

    SWC-I-58,SWC-I-60,SWC-I-65,SWC-I-75,SWC-I-80,SWC-I-90,SWC-I-110,SWC-I-140

    WSL系列 矯正機用十字軸式萬向聯軸器

    WSL1,WSL2,WSL3,WSL4,WSL5,WSL6

    WSF系列  輕型萬向聯軸器  回轉直徑:80~180mm,公稱扭矩450~5500N.m

    WSF80;WSF90;SWF100;SWF110;WSF120;WSF140;WSF150;WSF160;WSF180

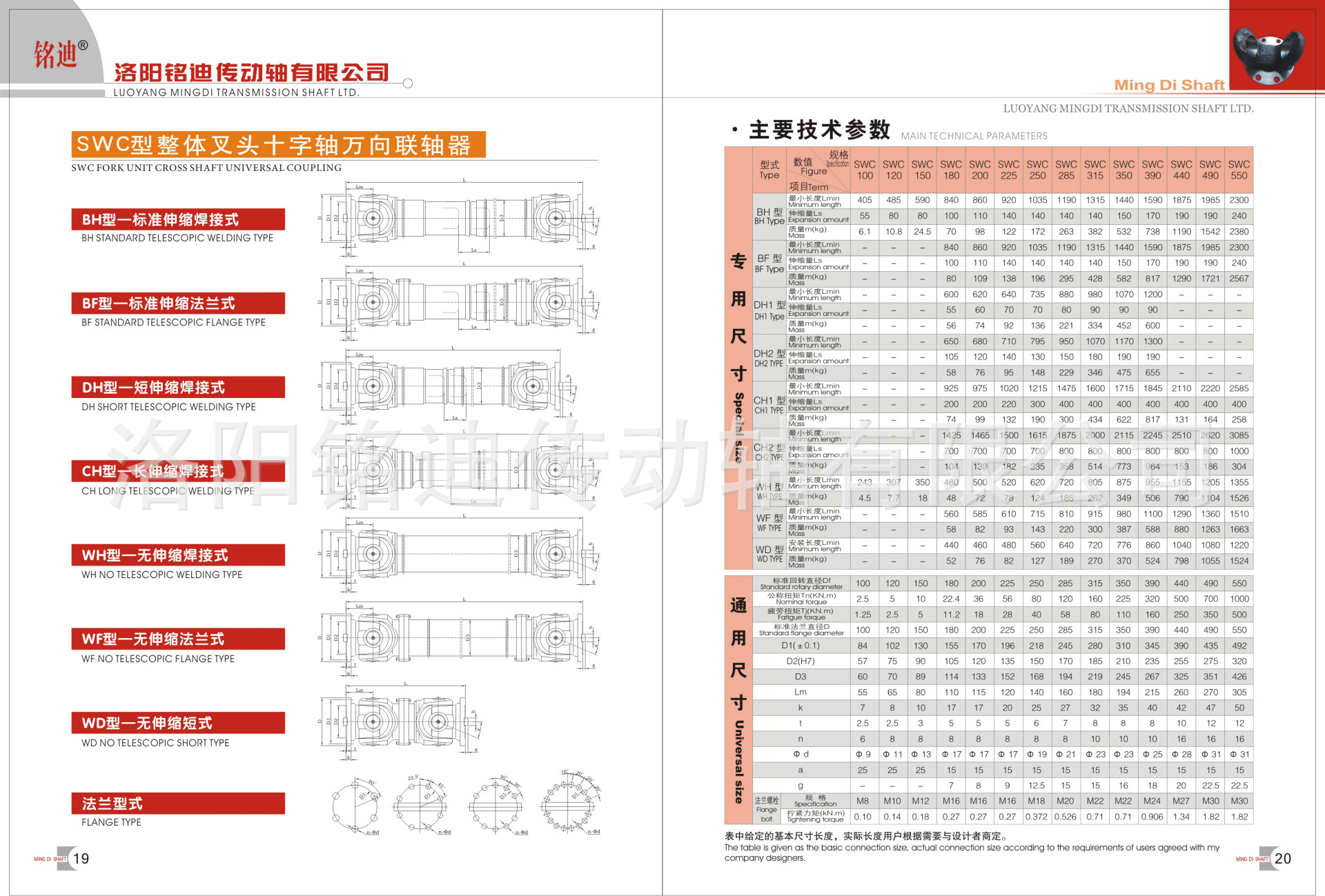

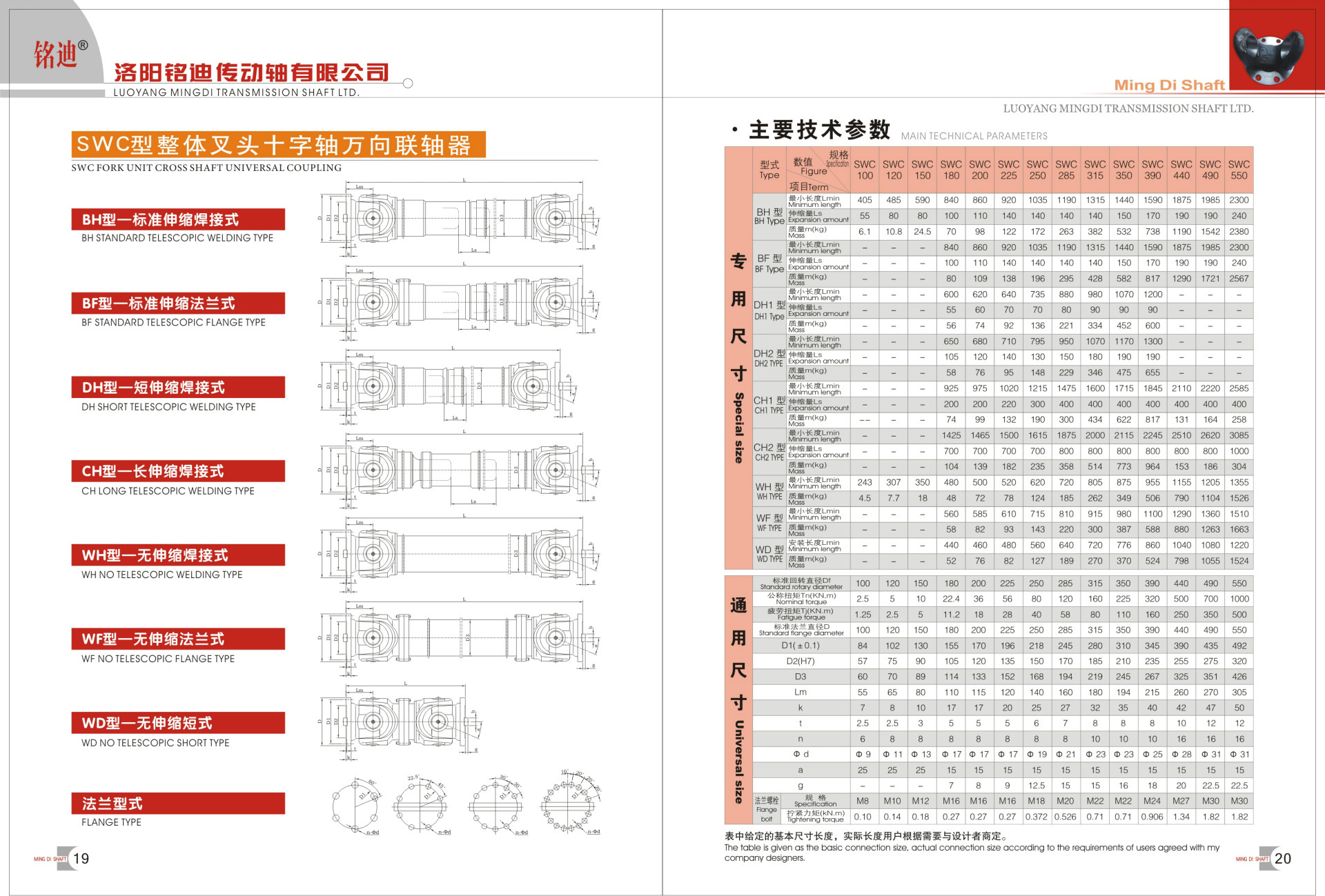

     SWC系列 公稱扭矩范圍:150~1120000N.m,法蘭直徑58~620mm(非標產品可超出此范圍)

    SWC -BH 標準伸縮焊接型;SWC-BF標準伸縮法蘭型;SWC-CH長伸縮焊接型

    SWC-WH無伸縮焊接型;SWC-WF無伸縮法蘭型;SWC-WD無伸縮短型

    SWC-I系列萬向聯軸器

    回轉直徑:58-620mm,公稱扭矩:200N.m-1120KN.m,疲勞扭矩:200N.m-560KN.m

    SWC-I  基本型 公稱扭矩18~11020kn.m  長度780-2580mm

    SWC-I A型;SWC-I B型;SWC-I C型;SWC-I D型;SWC-I E型

     SWP系列:回轉直徑:160~640mm,公稱扭矩:16~1250KN.m,疲勞扭矩:8~630kN.m

    SWP-A型可伸縮長型;SWP-B型可伸縮短型;SWP-C型無伸縮短型;SWP-D型無伸縮長型;SWP-E型無伸縮雙法蘭型

    SWZ系列萬向聯軸器:回轉直徑:160~550mm,公稱扭矩:18-800KN.m,疲勞扭矩:9-400KN.m

    SWZ-BH 標準伸縮焊接型;SWZ-BF標準伸縮法蘭型;SWZ-CH長伸縮焊接型;SWZ-WH無伸縮焊接型;SWZ-WF無伸縮法蘭型;SWZ-WD無伸縮短型

     SWL系列萬向聯軸器:SWL-I 回轉直徑:58~225mm,公稱扭矩150~18000N.m

      SWL-I58 SWL-I65 SWL-I75 SWL-90 SWL-I100 SWL-I150 SWL-I180 SWL-I200 SWL-I225

      SWL-II 回轉直徑:160~620mm,公稱扭矩:18~1120KN.m,疲勞扭矩:9~560KN.m

     SWL-II160 SWL-II180 SWL-II200 SWL-II225 SWL-II250 SWL-II285 SWL-II315 SWL-II350 SWL-II390

     SWL-II440 SWL-II490 SWL-II550 SWL-II620

    SWL-A型(基本型)可伸焊接型;SWL-B型  無伸縮焊接型;SWL-C型  無伸縮短型;SWL-D型  無伸縮法蘭型;

    SWL-E型  可伸縮法蘭型

     SWZ系列萬向聯軸器:回轉直徑:225-620mm,公稱扭矩:50-1120KN.M,疲勞扭矩:25-560KN.m

    SWF-A型可伸縮長型,SWF-B型可伸縮短型;SWF-C型無伸縮短型,SWF-D型無伸縮長型;SWF-E型無伸縮雙法蘭型

    鼓型齒式聯軸器:GICL型鼓型齒式聯軸器,GIICL型鼓型齒式聯軸器,WG型鼓型齒式聯軸器,GICLZ型鼓型齒式聯軸器,GIICLZ型鼓型齒式聯軸器,GCLD型鼓型齒式聯軸器,WGP型帶製動盤鼓型齒式聯軸器,WGC型鼓型齒式聯軸器,WGZ型鼓型齒式聯軸器,WGT型鼓型齒式聯軸器,WGJ型鼓型齒式聯軸器,NGCL型帶製動輪鼓型齒式聯軸器,NGCLZ型帶製動輪鼓型齒式聯軸器,GSL型鼓型齒式聯軸器

    彈性聯軸器:LM型梅花型彈性聯軸器,LT型 TL型 彈性套柱銷聯軸器,LTZ型 TLL型 帶製動輪彈性套柱銷聯軸器,HL型 彈性柱銷聯軸器,LXZ型 HLL型 帶製動輪彈性柱銷聯軸器,徑向彈性柱銷式聯軸器,LZ型 ZL型 彈性柱銷齒式聯軸器,ZLL型 彈性柱銷齒式聯軸器,UL型輪胎式聯軸器

    膜片聯軸器:JMIJ接中間軸型膜片聯軸器,JMIIJ接中間軸型膜片聯軸器,DJM彈性膜片聯軸器,SJM型彈性膜片聯軸器,JMII型膜片聯軸器,JMI 帶沉孔基本型膜片聯軸器

    剛性聯軸器:凸緣聯軸器GY(久型號 YL,YLD凸緣聯軸器),GT型套筒聯軸器,GTL套筒聯軸器,GJ型夾殼聯軸器,GJN型立式夾殼聯軸器,GT凸緣聯軸器.

    彈性聯軸器:CL型齒式聯軸器,CLZ型齒式聯軸器,GICL型鼓型

    其他聯軸器:SL型十字滑塊聯軸器,LLB型無骨架輪胎聯軸器,LLA型無骨架輪胎聯軸器,WH型滑塊聯軸器,JS型,JSB型蛇形彈簧聯軸器

    汽車傳動軸:另生產大小斯太爾,NJ131,BJ130,BJ212,EQ153,EQ140,EQ131,CA-10,CA141,STE0082,STE0125等型號傳動軸。

    銘迪傳動軸-12

    銘迪傳動軸

    銘迪傳動軸
    銘迪傳動軸

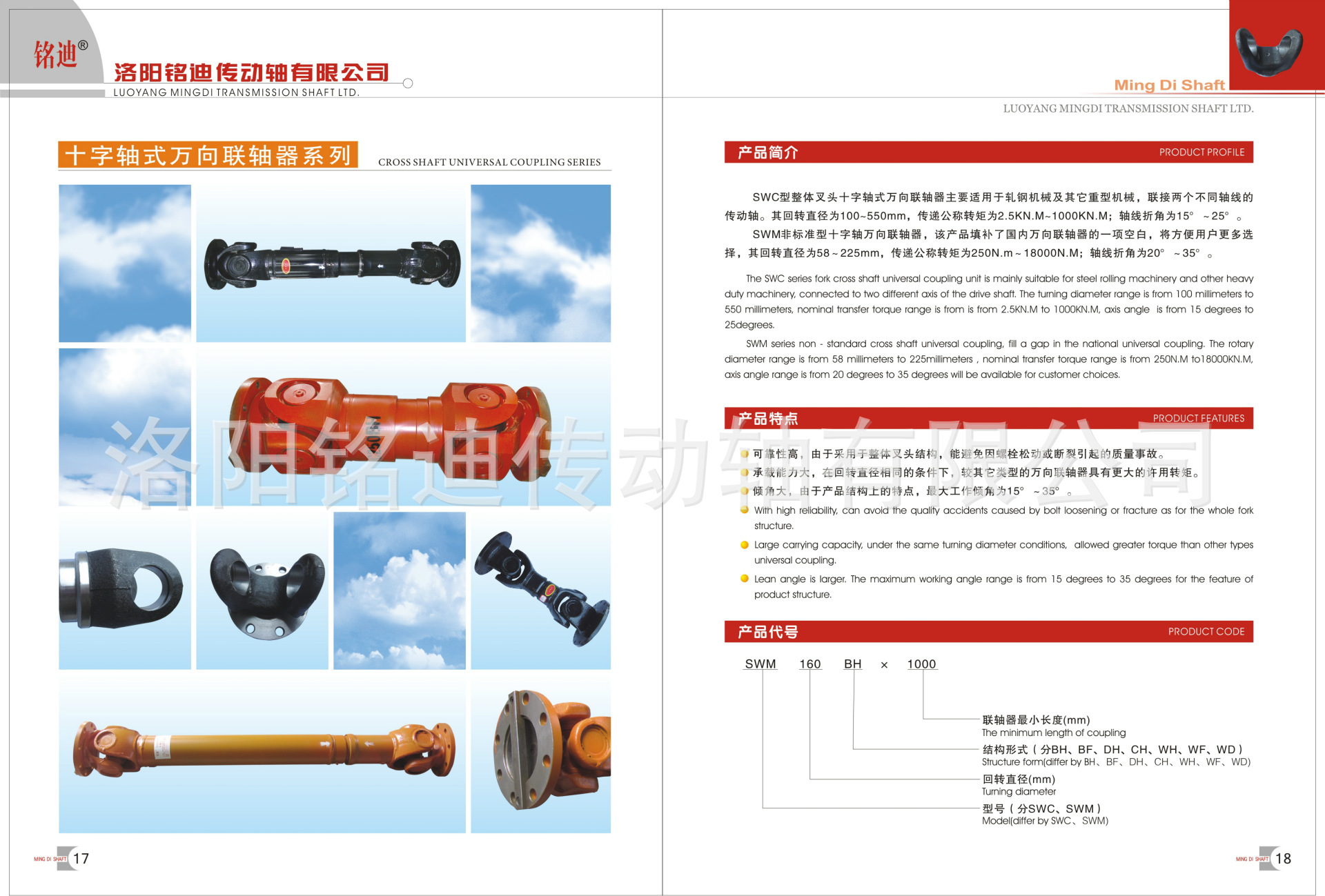

    輕型十字軸式萬向聯軸器

    萬向聯軸器的共同特點是角向補償量較大,不同結構型式萬向聯軸器兩軸線夾角不相同,一般在5°-45°之間。萬向聯軸器利用其機構的特點,使兩軸不在同一軸線,存在軸線夾角的情況下能實現所聯接的兩軸連續回轉,並可靠地傳遞轉矩和運動。萬向聯軸器最大的特點是具結構有較大的角向補償能力,結構緊湊,傳動效率高。



    1.材質:毛坯是35CrMo合金鋼調質,堅固耐用,性能優異,各種毛坯和鋼材進廠都要經過五大元素實驗室分析和鏡像檢查,保證材質合格。

    十字軸20CRMNTI,十字軸往往是萬向軸最薄弱的部分之一,市麵上存在的十字包總成,質量層次不齊,主要原因是材質和加工工藝不同造成的,我廠生產的十字軸總成見過嚴格檢驗,采用多排滾針,大大提高耐磨性能和強度要求,使用壽命比剎市麵上的產品要長很多;十字包加油嘴,加油方便,能保證加油的時候,油脂能進入到軸承部位。

    2.熱處理工藝:

     萬向軸的熱處理主要是花鍵軸的淬火和毛坯的調質

    我公司擁有十多年的熱處理經驗和專業的熱處理工程人員,擁有大型調質回火爐,花鍵軸高頻淬火機組,並嚴格才用高質量熱處理所用淬火液體,該項目大大保證我廠所出產品的合格率,萬向軸產品廠標檢驗合格率達到99.99%。

    3.加工

    我公司自毛坯的鑄造和鍛造,車、銑、拉、熱處理、插槽、磨、裝配、油漆等等各道工序所需要的設備和人員,都是在本廠內完成,大大節約各項費用成本、控製質量,並且能夠應對客戶隨時提出的的即時交貨要求,很好的滿足客戶要求,大大提高市場競爭能力,使我廠能夠在劇烈的市場競爭格局中占得優勢。

    4.研發和持續的改進

    泊頭市潔泰機械製造廠有多位從事聯軸器設計和改進的高級工程師,自我設計瞭很多套聯軸器生產所需要的特殊要求設備;並且在聯軸器產品的很多細節方麵,是獨一無二的,這些小細節都能很好的保證我廠的產品經得住市場的考驗。

    銘迪傳動軸-07

           洛陽銘迪傳動軸有限公司質量整改方案2015年5月4日
    序號問題內容問題原因分析解決辦法整改方案
    1銘迪短叉二級傳動軸,漸開線花鍵叉與軸焊接不牢固,使用開焊;焊接工藝達不到焊接質量要求;請教焊接專傢,提高焊接工藝改自動焊接,不用手工焊接
    2漸開線軸焊接的叉斷裂(漸開線叉較多);1、夾叉幾何尺寸小設計強度部足;             2、鑄造材質、鑄造工藝、處理達不到要求提高強度這是最關鍵的問題!加強供應商管理,請孫總設計毛培圖
    348矩形花鍵叉斷裂;1、夾叉幾何尺寸小設計強度部足;             2、鑄造材質、鑄造工藝、處理達不到要求提高強度這是最關鍵的問題!加強供應商管理,請孫總設計毛培圖,加通氣孔
    4漸開線花鍵軸與圓管鍵套過緊,伸縮不自如,帶動整機側箱擺動,裝配困難;黃油密封作用?加工通氣孔(庫存的鉆孔試驗)對方會管內外花鍵尺寸公差,內花鍵部塗漆
    5矩形花鍵與軸配合過緊;花鍵軸、花鍵孔加工精度達不到使用要求;花鍵孔避免塗漆措施?檢查拉刀供應鍛造件NG50
    6四方主動軸方管焊接的叉斷裂較多,無法使用; 幾何尺寸小、材質差,造成強度不足最好退回,更換鍛造叉同意退回,改B型內外四方叉
    7四方二級傳動軸,必須全部加強型短叉,(現在是長短混合,使用一定會批量斷掉,無法使用,需全部退回更換加強型短叉,我廠有樣品)設計錯誤,強度不足。按我廠“雙慶”樣品製造,退回更換短叉。提供配件,積極配合
    8三包配件短缺因我們是全款結算,沒有質保金,我們是信譽合作關系,有問題隻要積極解決,隻有幾個件組成的傳動軸,不會很難!針對上訴問題提供三包配件:漸開線花鍵軸+焊接叉(半根)。
          目前我公司庫大量存在上述問題的零部件,如果不處理繼續使用,必將給整機產品的質量造成極大的影響,請盡快來人結合實際,研究具體解決辦法,共同努力把產品完善、做好!


    銘迪傳動軸-08
    undefined
    銘迪傳動軸
    銘迪傳動軸
    undefined

    攪拌車聯軸器報價表 (含17%增值稅價)







    圖號

    圓盤外徑

    分度圓直徑

    孔距尺寸

    止口尺寸

    孔徑

    法蘭厚度(mm)

    止口形式

    單(元/根)

    圖1

    Φ75

    Φ62



    Φ42

    6-Φ6

       5.5

    內止口2.0mm深

      215

    圖2

    Φ100

    Φ80



    Φ50

    4-Φ10.5

       10

    內止口3.0 mm深

      225

    圖3

    Φ100

    Φ85



    Φ57

    12-Φ9

        8

    內止口3.0 mm深

      230

    圖4

    Φ100

    Φ84



    Φ57

    6-Φ8.5

        8

    內止口3.0 mm深

      220

    圖5

    Φ115



    60*72

    Φ70

    4-Φ12.5

       10

    外止口2.5mm深

      275

    圖6

    Φ115



    60*72

    Φ75

    4-Φ12.5

       10

    外止口2.5mm深

      275

    圖7

    Φ125



    64*72

    Φ75

    4-Φ12.5

       12

    外止口2.5mm深

      275

    圖8

    Φ130

    Φ106



    Φ70

    6-Φ12.5

       12

    外止口2.5mm深

      275

    圖9

    方盤



    62.5*50

    Φ60

    4-Φ10.5

       7.5

    外止口2.5mm深

      195

    圖10

    Φ90

    Φ74.5



    Φ47

    4-Φ8.5

       7.5

    內止口3.0mm深

      215
