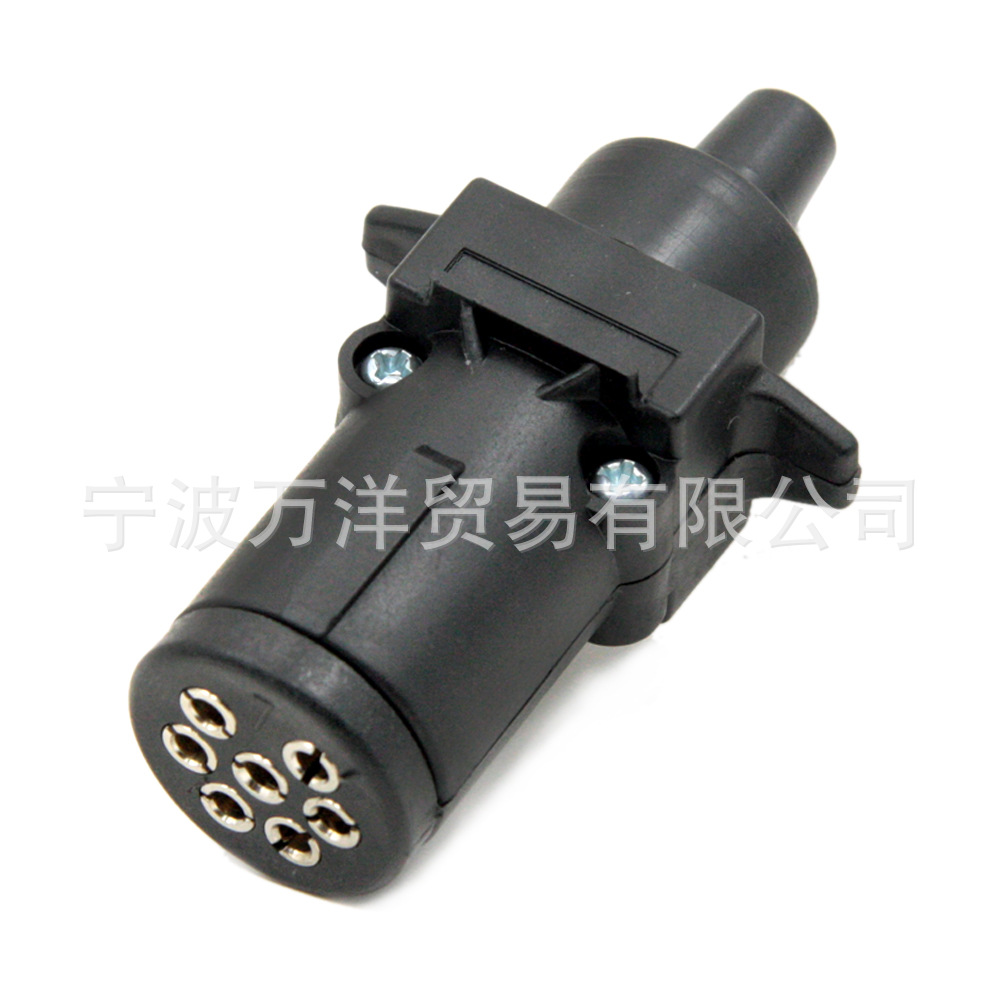

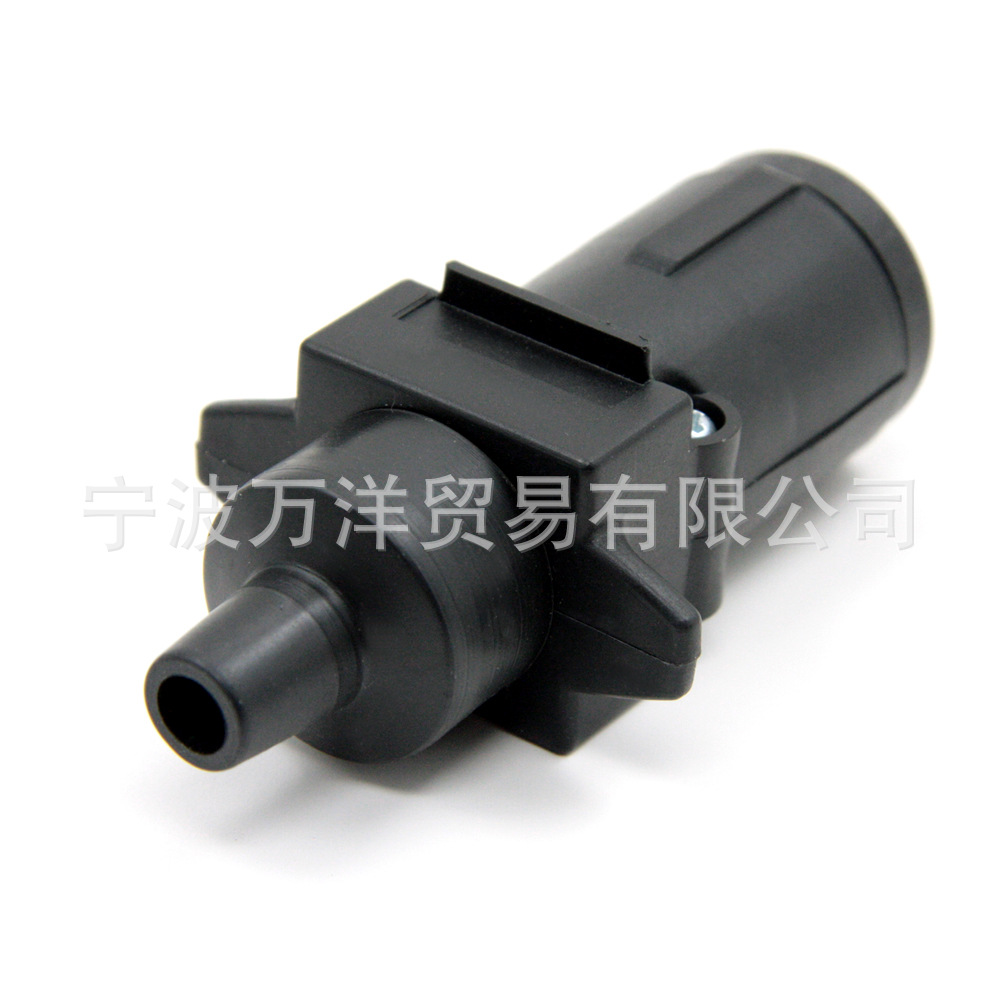

品名：7針圓孔插座連接器

品牌: Tirol

主要功能：連接卡車及電源，適用於拖車信號燈顯示

應用范圍：商用車/半掛車/拖車

種類：插座

形狀：圓形

製作工藝：註塑

特性：防水

接觸件材質：銅

絕緣體材質：工程塑料

蕊數：7

針數：7

型號：12N (適用於澳型車）

產品編號：T21612

產品重量：60g

包裝尺寸：16.5*10.6*2.5 CM

 接線參考信息：

7 Pin Lighting Connections

PIN 1 - Yellow Wire (Left/Hand Direction Indicator左轉向信號燈顯示)
PIN 2 - Blue Wire ( Rear Fog Lamps霧燈顯示)
PIN 3 - White Wire ( Earth Return原地轉向燈顯示)
PIN 4 - Green Wire (Right/H Direction Indicator右轉向信號燈顯示)
PIN 5 - Brown Wire (Right/H Tail & No. Plate Lamp右尾燈和牌框燈顯示)
PIN 6 - Red Wire (Stop Lamp剎車燈顯示)
PIN 7 - Black Wire (Left/H Tail & No. Plate Lamp左尾燈和牌框燈顯示)

7 Pin Round Socket

  Pin1 - Yellow Wire ( Left Indicator左轉向信號燈顯示)

  Pin2 -Black Wire ( Reversing Light倒車燈)

Pin3 - White Wire ( Earth Return原地轉向燈顯示)
  Pin4 - Green Wire ( Right Indicator右轉向信號燈顯示)
Pin5 - Blue Wire ( Fog Light霧燈顯示)
PIN 6 - Red Wire (Stop   Light剎車燈顯示)
PIN 7 - Brown Wire (Rear lights, clearance and side marker lights尾燈和間隙側標志燈顯示)
