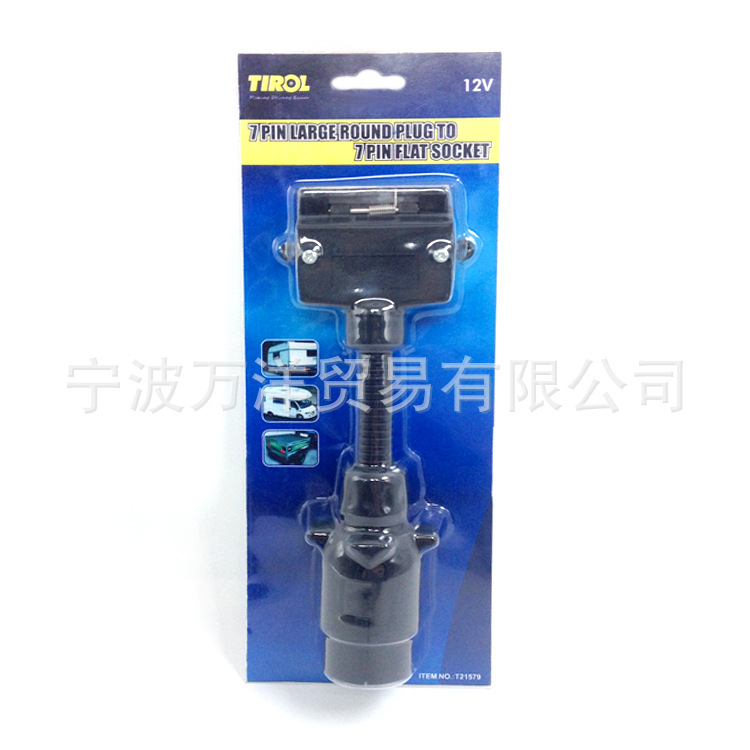

品名:7針圓孔插頭/方孔插座連接器
品牌: Tirol
主要功能:連接卡車及電源,適用於拖車信號燈顯示
應用范圍:商用車/半掛車/拖車
種類:插頭/插座
形狀:圓形/方形
製作工藝:註塑
特性:防水
接觸件材質:銅
絕緣體材質:工程塑料
蕊數:7
針數:7
型號:12N (適用於奧型車)
產品編號:T21579
產品重量:140g
產品尺寸:208x5cm
接線參考信息:
7 Pin Lighting Connections
PIN 1 - Yellow Wire (Left/Hand Direction Indicator左轉向信號燈顯示)
PIN 2 - Blue Wire ( Rear Fog Lamps霧燈顯示)
PIN 3 - White Wire ( Earth Return原地轉向燈顯示)
PIN 4 - Green Wire (Right/H Direction Indicator右轉向信號燈顯示)
PIN 5 - Brown Wire (Right/H Tail & No. Plate Lamp右尾燈和牌框燈顯示)
PIN 6 - Red Wire (Stop Lamp剎車燈顯示)
PIN 7 - Black Wire (Left/H Tail & No. Plate Lamp左尾燈和牌框燈顯示)
7 Pin Flat Sockets
Pin1 - Yellow Wire ( Left Indicator左轉向信號燈顯示)
Pin2 -Black Wire ( Reversing Light倒車燈)
Pin3 - White Wire ( Earth Return原地轉向燈顯示)
Pin4 - Green Wire ( Right Indicator右轉向信號燈顯示)
Pin5 - Blue Wire ( Fog Light霧燈顯示)
PIN 6 - Red Wire (Stop Light剎車燈顯示)
PIN 7 - Brown Wire (Rear lights, clearance and side marker lights尾燈和間隙側標志燈顯示)
