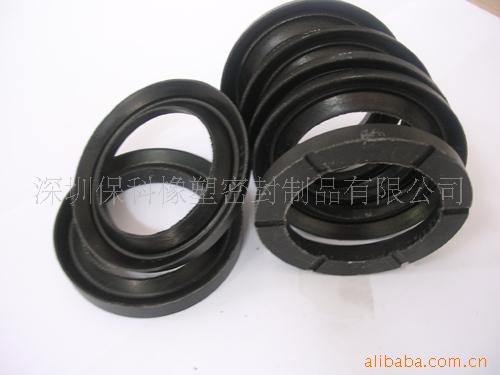

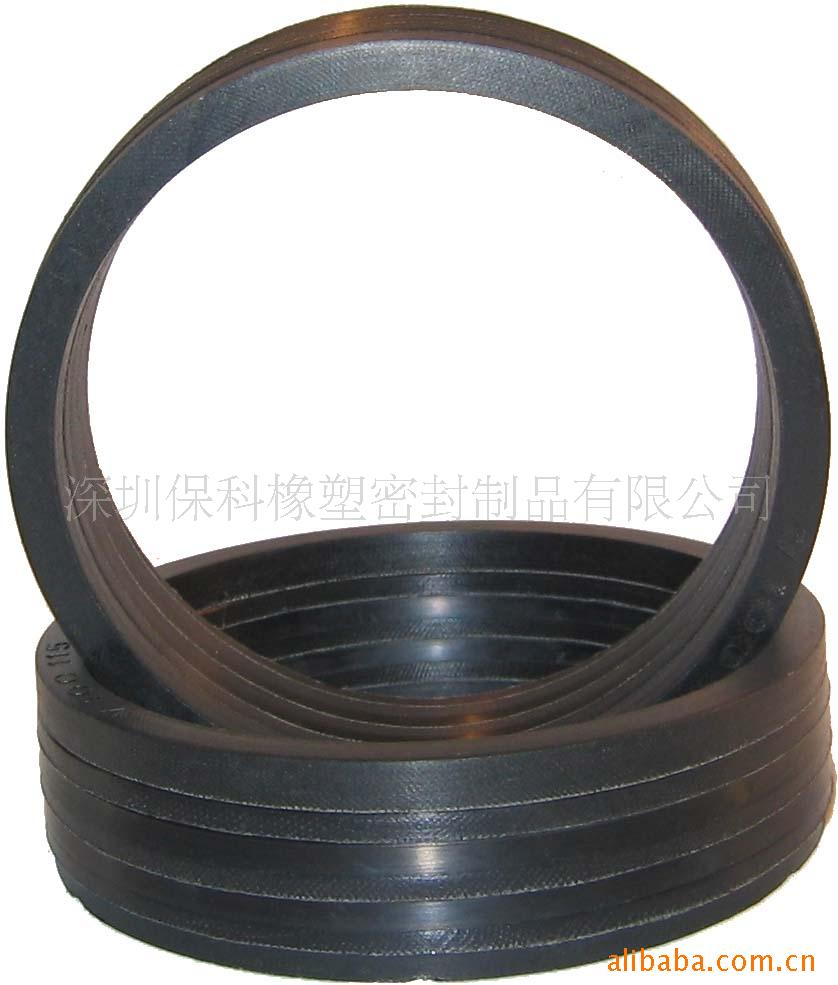

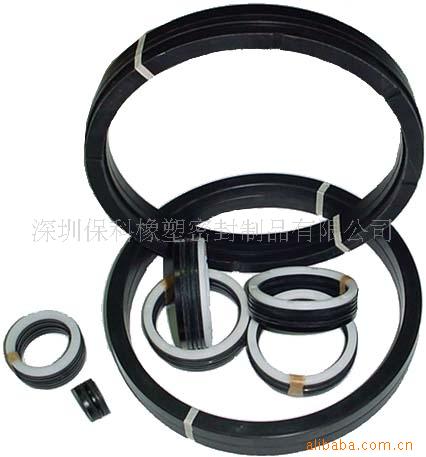

V型夾佈組合油封是用於密封活塞桿的多重密封圈組,由一個支承環,三個V形密封環和一個壓環組成.

應用范圍:

工作壓力:≤400bar

工作溫度:-30~120℃

往復速度:≤0.5m/s

介質:通用石油基液壓油,水乙二醇液壓油,油一水乳化型液壓油.

間隙尺寸:為防止密封件被從間隙中擠出,應使用下表所給的配合數據

公稱直徑d   D              公稱直徑d   D

≤80        H9/f8          >630-800    H8/f7

>80-120     H8/f8          >800-1000   H8/f7

>120-500    H8/f7         >1000-12000 H8/f7

>500-630    H8/f8

安裝:

實現密封件理想功能的先決條件之一是細心安裝

材料:

支承環:POM或NBR基硬織物材料

V環:   NBR基織物材料

壓環:  POM或NBR基硬織物材料
