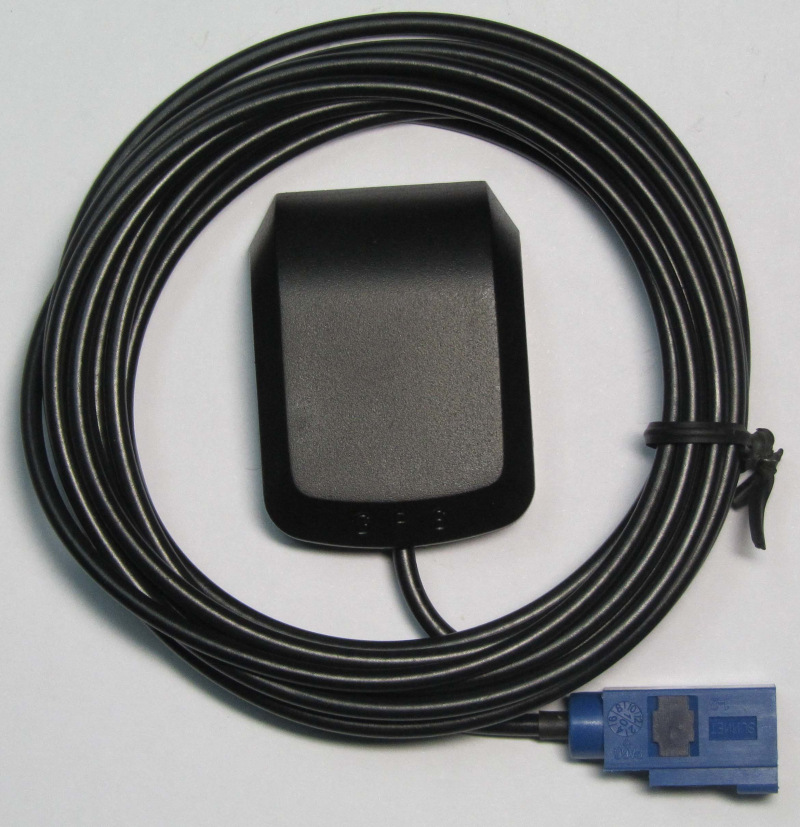

一．產品尺寸
外型尺寸Size | 46.5*35*14.5 | 固定方式Mounting | 磁性Magnetic |
重量Weight | ＜65(克)gram | 連接器型號Connector | SMA直頭 |
外殼顏色Color | 黑Black | 電纜Cable | RG174 4000mm |
二．工作條件
溫度Temperature：-35℃～+80℃
濕度Humidity： 0﹪～95﹪
三．儲藏條件
溫度Temperature：-35℃～+80℃
濕度Humidity： 0﹪～95﹪
四．天線特性
NO | 項目(Item) |
特性(Specifications) | PostEnvironmental Tolerance (試驗後允許附加誤差) |
1 | 接收頻率范圍（MHz） Range of Receiving Frequency | 1575.42±1.1 | ±2.5 |
2 | 中心頻率(30*30m㎡蔽時) Center Frequency(MHz) （with 30mmSpuareGND plane） | 1575.42 | ±3.0 |
3 | 帶寬Band Width(MHz) (Retum Loss≤-10dB) | ≥10 | ±0.5 |
4 | 駐波比V.S.W.R(in Center Frequency) | ≤1.5 | ±0.5 |
5 | 增益Gain (Zenith)(dBi typ) (with 70mmSquare GND plane) | 4.5 | ±0.5 |
6 | 軸比Axial Ratio (with 70mm Square GND plan) | 3.0dB | ±0.2 |
7 | 偏振方式Polarization | 右旋圓極化 Right-Handed Circular | ---- |
8 | 特性阻抗Impedance(Ω) | 50 | ---- |
9 | 頻率溫度系數(ppm/℃) Frequency Temperature Coefficient | 0±10 | ---- |
五．放大器特性
NO | 項目(Item) | 特性(Specifications) |
1 | 頻率范圍 | 1575.42MHz |
2 | 放大器增益 | 28dB |
3 | 駐波比 | ≤2.0 |
4 | 噪聲系數 | ≤2.0dB |
5 | 直流電壓 | 3～5V |
6 | 直流電流 | 10mA |
