內尺寸

6840*3900*2600(L*W*H)

外尺寸

6940*5160*3150(L*W*H)

正麵門

三扇,2900*2450mm(W*H)

工作門

一扇,600*1700mm(W*H)

墻板

50mmEPS插口型保溫板

地臺

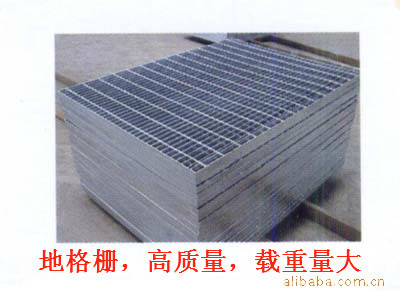

鐵板折彎地臺，高300mm,，全地格柵，2個上車臺，530*1700mm（W*L）

照明

斜頂燈8組*3=24支燈管36w燈管

機櫃裝置方式

側上進風，後上排風

進風機

二臺離心式風機3.0kw,風量25000m/h

排風機

可選裝

加熱系統

采用24千瓦，碳纖維遠紅外線加熱管，及噴塑豪華加熱管製作而成

過濾系統

送風：初效過濾棉，亞高效過濾棉

電控系統

噴漆、升溫噴漆，烘乾溫度，照明開關

總功率

31KW

內尺寸

6840*3900*2600(L*W*H)

外尺寸

6940*5100*3150(L*W*H)

正麵門

三扇,2900*2450mm(W*H)

工作門

一扇,600*1700mm(W*H)

墻板

50mmEPS插口型保溫板

地臺

鐵板折彎地臺，高300mm,，全地格柵，2個上車臺，530*1700mm（W*L）

照明

斜頂燈8組*3=24支燈管

機櫃裝置方式

側進風，方管框架，噴塗鐵板

進風機

二臺離心式風機3.0kw,風量25000m/h

排風機

選裝

加熱系統

配一臺BT-14型燃油器，發熱量為14000kcal/h,不銹鋼熱交換器，配防爆孔，工作溫度60°C手動風熱門執行噴烤漆

過濾系統

送風：初效過濾棉，亞高效過濾棉

電控系統

噴漆、烘乾溫度，限溫器，照明。累計時

總功率

7.5KW

內尺寸

6840*3900*2600(L*W*H)

外尺寸

6940*5100*3150(L*W*H)

正麵門

三扇,2900*2450mm(W*H)

工作門

一扇,600*1700mm(W*H)

墻板

50mmEPS插口型保溫板

地臺

鐵板折彎地臺，高300mm,，全地格柵，2個上車臺，530*1700mm（W*L）

照明

斜頂燈8組*3=24支燈管

機櫃裝置方式

後上進風，後上排風

進風機

二臺離心式風機3.0kw,風量25000m/h

排風機

1臺*4KW雙進風離心式風機

加熱系統

配一臺意大利利雅路燃油燃燒器，發熱量為200000Kcal/h，不銹鋼熱交換器，配防爆孔，工作溫度60攝氏度，電動風門執行噴烤漆狀態轉換

過濾系統

送風：初效過濾棉，亞高效過濾棉

電控系統

噴漆、升溫噴漆，烘乾溫度，照明開關

總功率

10KW

型        號

HY-60型

HY-100型

HY-120型

外型尺寸(m)

12×5×3

20×5×3

24×5×3

進貨門尺寸(m)

2×2

2×2

2×2

出貨門尺寸(m)

2×2

2×2

2×2

準備房麵積(㎡)

噴漆房尺寸（m）

4.9×3.9

4.9×4.9

4.9×4.9

預乾房尺寸(m)

4.9×8

4.9×14.9

4.9×18.9

風量（m/h）

16000

20000

24000

風機功率（KW）

6

6

8

預乾房紅外線烤燈功率：2.2KW-4.8KW

該噴漆/烤漆房使用譽傢具、實木門、櫥櫃、潔具

特點：

1、節約油漆5%-10%   2、節約工時3、沒有返工

4、表麵光潔度高       5、表麵幾乎沒有顆粒6、有效的保護工人的身體健康

特殊溫度要求的高溫烤漆房可加高溫水、蒸汽及電熱管等熱媒，利用特質散熱器供熱，溫度可達60以上，費用另計。

                  設備如有技術改進，恕不另行通知。
