剪式舉升機百斯巴特VLE5240
此剪式液壓汽車提升機可舉升各類重量不大於3500 kg的汽車，適用於汽車維修企業、輪胎經銷商各種檔次汽車四輪定位檢測及汽車檢修、維修及保養。
結構特點：

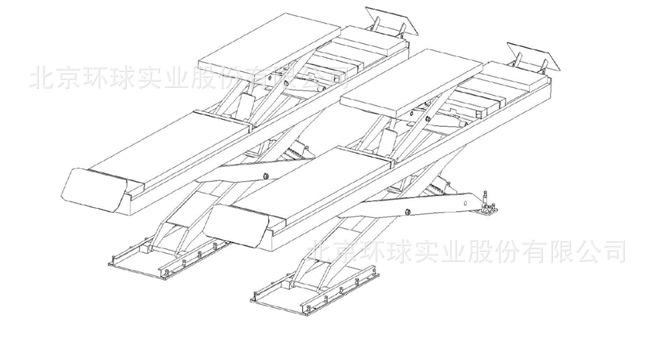

• 采用隱藏剪式結構，占用空間小
• 獨立控製箱，低壓控製(24V)，安全性能好
• 液壓容積同步油缸，平臺運行同步、平穩
• 具有液壓鎖和機械雙齒保險爪雙重安全保險裝置，下降自動開啟，通過鎖定操作可以使保險爪
主要技術參數：
機器型號 | VLE 5240 |
驅動方式 | 電動液壓 |
主機額定舉升重量 | 3500 kg |
子機額定舉升重量 | 3500 kg |
主機舉升高度 | 330-2030 mm |
子機舉升高度 | 450 mm |
平臺初始高度 | 330 mm |
主機平臺長度 | 4000 mm |
子機平臺長度 | 1650 mm |
主機平臺寬度 | 610 mm |
子機平臺寬度 | 550 mm |
主機上升時間 | ≤50s |
主機下降時間 | ≤60s |
子機上升時間 | ≤20s |
子機下降時間 | ≤30s |
整機平臺總寬 | 約2040 mm |
整機總長 | 4400 mm |
整機重量 | 2000 kg |
電源 | AC 400V或230V±5% 50Hz |
整機功率 | 2.2kw |
液壓油 | 20l相當於20＃耐磨液壓油(用戶自備) |
氣源壓力 | 6-8kg/cm2 |
工作環境溫度 | 5-40℃ |
工作環境濕度 | 30-95% |
機器噪聲 | < 76db |
機器安裝高度 | 海拔≤1000M |
機器貯存溫度 | -25℃~55℃ |
控製電壓 | 24VAC CE標準確性 |
預檢燈光 | 前後共四組24V/36W安全電壓是光燈 |
安裝方式 | 地坑安裝（可選上車板用於地麵安裝） |
安全保護方式 | 24V控製電壓，下降蜂鳴報警，二次下降防壓腳，帶光電水平控製 |
油泵電機：
型號 | Y90L |
額定功率 | 2.2kw |
額定電壓 | AC 400或230V±5% |
額定電流 | 400V:5A 230V:10A |
額定頻率 | 50Hz |
極數 | 4 |
轉速 | 1450rpm/min |
連接形式 | B14 |
絕緣等級 | F |
泵：
型號 | P4.3 |
類型 | 齒輪泵 |
額定流量 | 4.3cc/r |
連接類型 | 直聯溢流閥 |
設置工作壓力 | 210bar |
調整工作壓力 | 150~300bar |
泵站油箱內註入20L相當於20＃耐磨液壓油

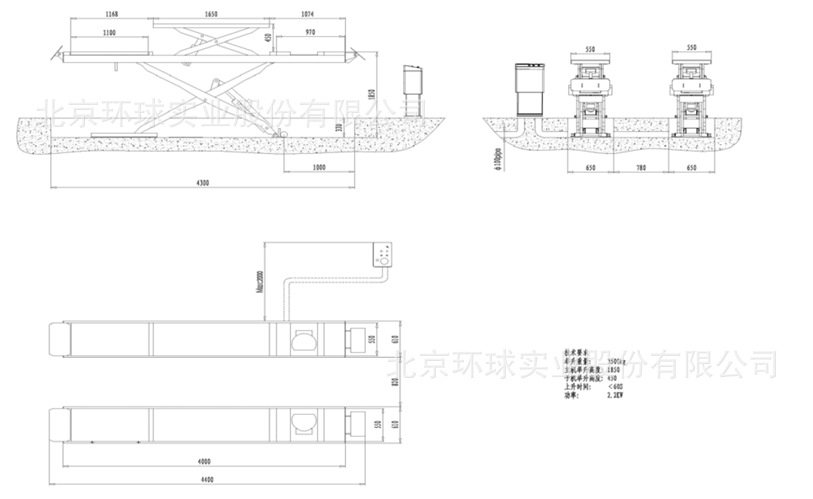

剪式舉升機安裝方案：
基礎要求：
• 混凝土類型425＃，乾燥期為15天
• 清除基礎坑內生表層，坑底混凝土厚度≥150mm
• 兩基礎坑內水平度應≤5 mm
同時應提供：
• 預埋控製臺至基礎地坑和兩地坑間的不小於Ф100 mm的PVC管，以便油管、氣管和電線聯接
• 連接至控製臺的電源插座（400V或230V 15A）
• 連接至控製臺的壓縮空氣進氣管（Ф8×6mm）
舉升機適用車型：
VLE 5240機型最大舉重不能超過3500 kg。同時不能舉升超過以下數據的車輛：
車型最大尺寸：下列表格用來定義舉升機操作限製的標準
