簡述:

我公司生產的氣動抽、接油系列產品，采用壓縮空氣為動力源，特別適合於有防爆等要求的場所作業。使用時必須針對不同型號的汽車、機械設備的油箱註油孔徑選用相應管徑的抽油針管，直接從油箱內抽取廢舊機油。

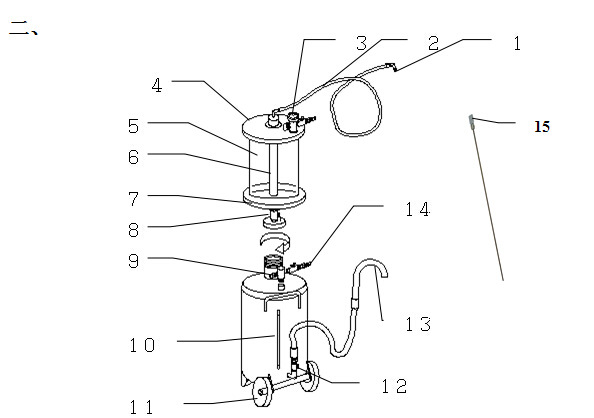

一、 本機主體結構示意圖

以上結構僅作參考，具體各機型結構有差異。

三、 產品配置

● 24L儲油罐          1個

● 量杯總成            1套

● 抽油管              1條

● 排油管              1條

● 抽油針管            共6條

三、操作使用

A、相關部位圖示：

B、操作使用

1、工作原理：利用壓縮空氣，通過特殊設計的真空發生裝置將透明量杯或同時將透明量杯和儲油罐內抽真空，產生一定程度的真空度，在外界空氣壓力的作用下，通過抽油管，將機油抽進透明量杯或儲油罐內。

１） 將透明杯或同時將透明杯與儲油罐一同抽真空

a) 將透明杯抽真空

① 關閉以下球閥：發生器進氣口處球閥（圖(a)所示意）；抽油軟管前部球閥（圖(d)所示意）；量杯下部球閥（圖(f)所示意）；

② 將經過凈化的壓縮空氣快速接嘴接到真空發生裝置前進氣接嘴處（圖一、同圖(a)所示），慢慢打開該處球閥，壓縮空氣通過真空發生裝置對透明杯抽真空；

註意：之所以慢慢打開球閥逐漸加氣，因為可以降低壓縮空氣消耗量並能使抽真空速度加快。

③ 抽真空過程中，仔細觀察真空表指針，當指針到達紅色刻度區域（此過程需要３－４分鐘），關閉真空發生裝置前球閥並取走壓縮空氣進氣管，完成對透明量杯的抽真空操作。

b) 將量杯與儲油罐一起抽真空關閉本機器除量杯下（圖(f)所示）外所有球閥，按照上麵a)-②③步驟操作，即可完成對量杯與儲油罐一並抽真空。

２）抽油

①將本設備移動到需抽油的汽車或機器旁，根據需抽油設備的抽油口實際尺寸及其結構選擇合適的抽油針管插到抽油針管接件（圖(d)所示）上；

② 將抽油針管插入待抽吸的油品內部，開啟該處球閥，油品將陸續被抽吸到透明量杯內。

３）排油

① 將量杯內所收集的廢油排入罐體（針對僅對量杯抽真空的操作）

a) 打開量杯上抽油管口處球閥，消除量杯內部真空；

b) 打開儲油罐體進氣球閥（圖（c）或(e)所示），使罐體內部與外界空氣連通，打開量杯下部球閥（圖(f)所示），透明量杯內油品將陸續排到儲油罐內；

② 將儲油罐內的油品排到收集容器內

a) 自然排油：打開儲油罐上所有球閥，讓罐體內部與外部空氣相連，將排油彎鉤出油口掛到廢油收集容器內，打開罐體下部排油出口處球閥（見圖(b)所示），在大氣壓力作用下廢油將陸續排到收集容器內（排油彎管出口處一定要低於罐內液麵）

b)加壓排油：關閉量杯下球閥（圖（f）示），接油盤接油管處球閥（見圖（e）示），在罐體進氣口接嘴處（圖（c）或圖（e）示）接入壓縮空氣快速接嘴，將排油管掛於廢油收集容器內，打開罐體進氣口處球閥（圖（c）或圖（e）處球閥２），使壓縮空氣進入罐體；打開排油管下部球閥，（圖（b）示），在壓縮空氣作用下，儲油罐內廢油將陸續被排到廢油收集容器內。

四、註意事項：

１、排油時使用的空氣壓力為１bar，產品出廠時已經調好；

２、透明量杯禁止使用及接觸天那水、香蕉水、醛類、酮類等強腐蝕性溶劑。

３、儲油罐的儲油量最大不準超過儲油罐側液位觀察管的最高顯示位置，量杯也盡量不要集油太滿，以免影響抽油速度；

４、當量杯內或罐體內真空度不足，抽油速度減慢時，可將量杯或者罐體抽真空後繼續抽油；

５、完成排油工作後，罐體下部排油管出口處球閥必須關閉。

６、對本設備外部的清潔，隻能用柔軟的抹佈和中性清潔劑來清潔，切勿用硬物抹檫或帶腐蝕性
