| 產品貨號 | 測量范圍mm | 分度值mm | A mm | B mm | C mm | L mm | 示值誤差mm | 零售價 | ||
| S104-101-101 | 0-25 | 0.01 | 3 | 9 | 27 | 31 | 0.004 | 103元 | -- | |
| S104-101-104 | 25-50 | 0.01 | 3 | 10.5 | 30 | 56 | 0.004 | 112元 | -- | |
| S104-101-107 | 50-75 | 0.01 | 3 | 10.5 | 42.5 | 81 | 0.005 | 119元 | -- | |
| S104-101-109 | 75-100 | 0.01 | 3 | 10.5 | 55 | 106 | 0.005 | 128元 | -- | |
| S104-101-111 | 100-125 | 0.01 | 3 | 10.5 | 67.5 | 131 | 0.006 | 150元 | -- | |
| S104-101-112 | 125-150 | 0.01 | 3 | 10.5 | 80 | 156 | 0.006 | 169元 | -- | |
| S104-101-113 | 150-175 | 0.01 | 3 | 10.5 | 92.5 | 181 | 0.007 | 175元 | -- | |
| S104-101-114 | 175-200 | 0.01 | 3 | 10.5 | 105 | 206 | 0.007 | 180元 | -- | |
| S104-101-115 | 200-225 | 0.01 | 3 | 15 | 125.5 | 231 | 0.008 | 193元 | -- | |
| S104-101-116 | 225-250 | 0.01 | 3 | 15 | 150.5 | 256 | 0.008 | 200元 | -- | |
| S104-101-117 | 250-275 | 0.01 | 3 | 15 | 163 | 281 | 0.009 | 213元 | -- | |
| S104-101-118 | 275-300 | 0.01 | 3 | 15 | 163 | 306 | 0.009 | 247元 | -- | |
| S104-101-119 | 300-400 | 0.01 | 12 | 29 | 217.5 | 415 | 0.011 | 597元 | -- | |
| S104-101-120 | 400-500 | 0.01 | 0.012 | 663元 | -- | |||||
| G104-101-121 | 500-600 |

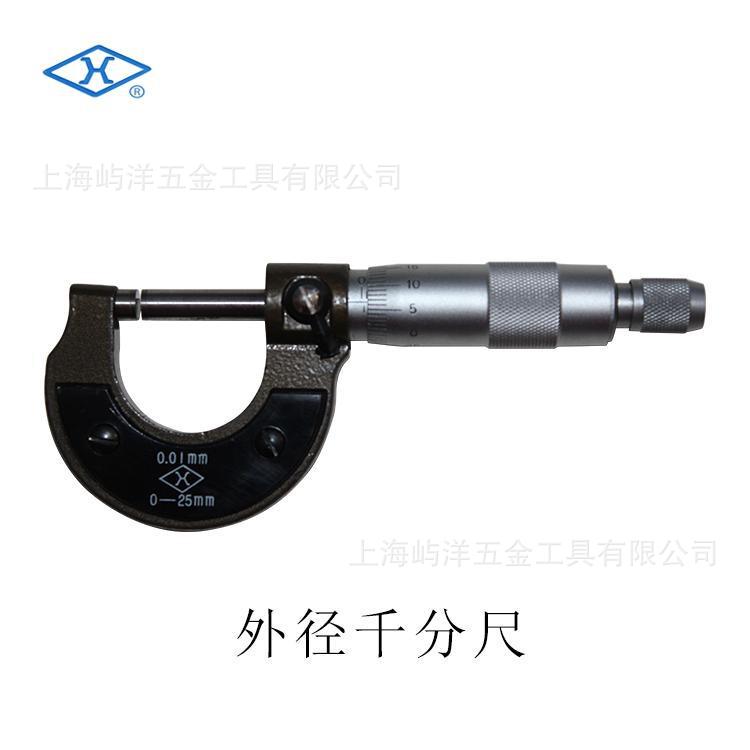

外徑千分尺的使用方法 ：
外徑千分尺常簡稱為千分尺，它是比遊標卡尺更精密的長度測量機器。舉例說，量程是0～25mm，分度值是0.01mm的外徑千分尺。它的結構由固定的尺架、測砧、測微螺桿、固定套管、微分筒、測力裝置、鎖緊裝置等組成。固定套管上有一條水平線，在這條上、下各有一列間距為1mm的刻度線，上麵的刻度線恰好在下麵二相鄰刻度線中間。微分筒上的刻度線是將圓周分為50等分的水平線，它是旋轉運動的。根據螺旋運動原理，當微分筒(又稱可動刻度筒)旋轉一周時，測微螺桿前進或後退役個螺距-0.5mm。這樣，當微分筒旋轉一個分度後，它轉過來瞭1/50周，這時螺桿沿軸線移動瞭1/50×0.5mm=0.01mm,因此,使用千分尺可以準確讀出0.01mm的數值.
外徑千分尺的零位校準 。
使用千分尺時先要檢查其零位是否校準，因此先松開鎖緊裝置，清除油污，特別是測砧與測微螺桿見接觸麵要清晰乾凈。檢查微分筒的端麵是否與固定套管上的零刻度線重合，若不重合應先旋轉旋鈕，直至螺桿要接近測砧時，旋轉測力裝置，當螺桿剛好與測砧接觸時會聽到喀喀聲，這時停止轉動。如量零線仍不重合(兩零線重合的標志是：微分筒的端麵與固定刻度的零線重合，且可動刻度的零線與固定刻度的水平橫線重合)，可將固定套管上的小螺絲松動，用專用扳手調節套筒的位置，使兩零線對齊，在把小螺絲擰緊。不同廠傢生產的千分尺的調零方法不一樣，這裡僅是其中的一種調零的方法。
