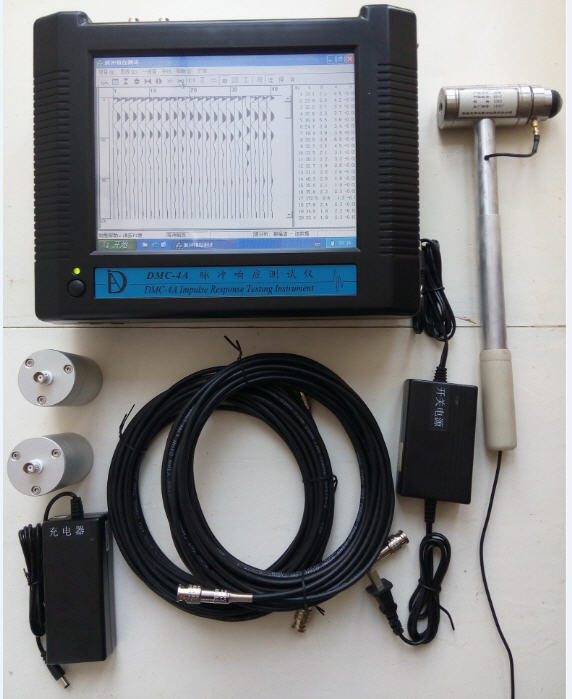

    脈沖響應測試機【機器機表供應商】
    商品代碼: 5098645
    (可點擊以下立即詢價直接線上諮詢,或來電提供此商品代碼諮詢)
    即日起提供日本樂天代購服務-詳見 Rakuten-suki日本樂天代購,謝謝。
    商品詳細說明



    應用范圍:



    評估混凝土路麵,隧道襯砌、機場跑道、高鐵支承層和軌道板、橋麵板,泄洪道、剪力墻墻體、場地硬化和鋪裝層(如廣場石材)混凝土結構構件或其它類似板狀結構物的質量狀態,如內部密實差,蜂窩空洞,路麵下脫空,板下支撐情況、孔洞評估以及結構完整性(孔洞、蜂窩、剝離、裂縫等)支撐條件,隧道襯體背後充填不密實,場地硬化和鋪裝層基礎軟弱或空鼓等。



      機器特點:





    1 操作簡單、全中文顯示,參數設置直接,結果通過四種方式顯示,可以多方麵多角度判斷所測區域內部情況。

    2 不僅可用於測試板,還可用於測試隧道、傾斜的泄洪道等結構,依據構件大小和測試目的,確定網度,間距越小,可以發現較小的異常區域。

    3  測試的四個參數均可實時計算,可根據檢測項目需要進行選擇資料處理有兩項內容,一是對時域波表信號做頻譜分析,二是計算導納譜。

    4    現場測試工作是以網格狀佈置,計算的各特征參數可以用導納譜曲線、平麵圖、剖麵圖、等值線圖的方法圖示,可方便確定異常區域。

    5     導納比率、導納均值、導納斜率、動剛度四個參數一次性測出,方便快捷。



      技術參數:



    數據采集機:

    1.通道數:4道;

    2.采樣率:11000kHz10檔可選;

    3. A/D16位;

    4.量程:±1v,±2v,±5v,±10v5檔可選;

    5.頻帶:0.01100kHz

    6.串音:小於-80dB ;

    7.通道相位差: <0.1º(1000Hz)

    8.噪聲:<15µv

    檢波器靈敏度:290mv/cm/s

        力錘靈敏度:1mv/N







       測試結果實例:

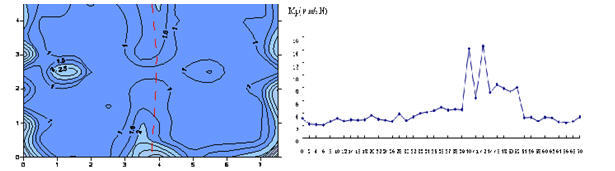

    測試數據可用如下幾種方法圖示。

    1、導納譜曲線:導納譜曲線的形態是混凝土板狀結構受瞬態沖擊的真實響應,所以形態的變化反映瞭結構的穩定性(左側結構完整;右側路麵下脫空)。
