FDY10蓄電池檢測機/10A電池放電機/測試1-20V電池 電子負載

本產品為上海喬宜實業有限公司出廠。批發熱線：021-64609537

上海用戶歡迎至喬宜賽格實體展示店選購！

購買的用戶，可向喬宜索取電子版使用說明書。

JYFDY10-S便攜式蓄電池測試機是一種結構小巧，能夠檢測蓄電池容量，具體可以用作測量蓄電池放電時時間和放電安時數，它是一款綜合瞭檢測和測量雙功能的新型測量設備。它適應從1V～20V電壓范圍內的不同品種不同型號的電池，主要可測量：鎳鎘電池、鎳氫電池、鋰電池、聚合物電池、磷酸鐵鋰電池、18650、鉛酸蓄電池等，測量電流范圍0.1A～10A自動恒流，放電終止電壓設定范圍0V～20V之間任意設定，蓄電池放電過程中，產品可實時顯示被放電電池電壓、電流、功率、安時數和累計時間等，電池放電終止後可顯示安時數和放電時間等測量結果。

提示：

1.在常規測試電池容量的時候，需要先把電池充滿電，再進行全放電測試.

2.本測試機標配能夠提供的最大電流在被測電池電壓高於10V能達到10A，當所測電池電壓低於10V，最大電流有所降，如果你仍然需要大電流放電，需要減小放電電阻阻值或者在標配1歐姆電阻並接一個100uH，電流能夠達到10A的電感.

最新版特別說明：

1.快速電池測試功能，使得您在1-10分鐘內，能夠快速大致判斷一個蓄電池的容量，從而大大節省您的測試時間。試想，您在電子市場在買蓄電池，商傢說的天花亂綴，如果您在無從判斷的時候，用本測試機，測個幾分鐘，就知道這個電瓶究竟好不好，豈不是非常方便！

基本原理：快速測量功能測量前不需要電池充滿電，一般在電池剩餘電量在25%到75%的中間測量比較準確，在設定模式啟用快速測量功能並設定固定的放電時間後，然後設定一個合適的放電電流，按下OK按鍵，在這個時間內，機器記錄放電電壓的降落、放電電量等，結合常規電池的放電曲線，估算出電池的總體容量，具體的電流和實際放電時間的選取可以自己積累經驗，在操作說明說明將會介紹一些常規的經驗。

特別說明：本功能測量的電量僅供定性判斷電池大致容量，測的結果僅供參考，如果和您實際預想的容量有較大出入，請使用充滿全放的方法，就能精確測定實際容量。或者針對特定電池，您可以自己不斷摸索設定電流值、放電終止電壓以及測試時間以找到最適合的快速測量參數，這個主要靠不斷實踐瞭。

2.增加恒電阻模式，在默認的恒流模式，本機通過內部VMOS場效應管進行PWM調節來改變電流大小，當您想在放電時，場效應管處於全開啟狀態，從而相當於您的電池直接通過外接的功率電阻放電，這個模式就是恒電阻模式，在這個模式，電流將不能恒定，電流大小完全取決於被測電壓的高低和功率電阻的阻值，比如您放電電壓是7.2V，則在這個模式下的電流I=7.2V/1Ω=7.2A 。

一、本機突出特點：

1.1 主機采用便攜式結構設計，產品體積小，方便攜帶。

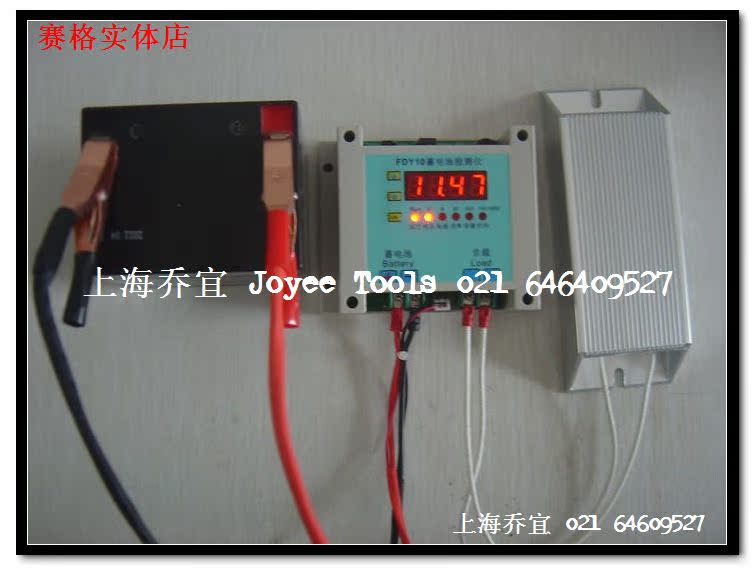

1.2 采用主機與發熱元件分離的設計方案，保證主機連續長時間工作安全。

1.3 測量方式采用4線測量方式，消除瞭因連接線內阻產生的壓降(電池和產品之間連接線)所帶來的測量誤差，測量更加準確。

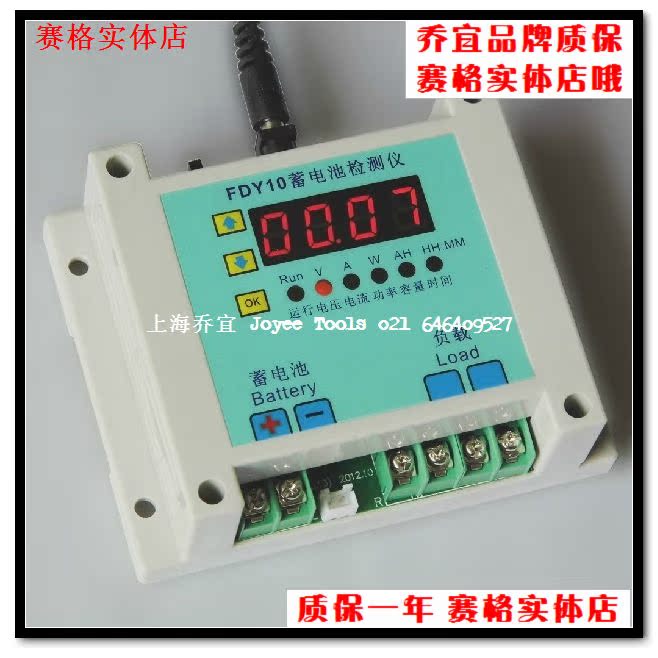

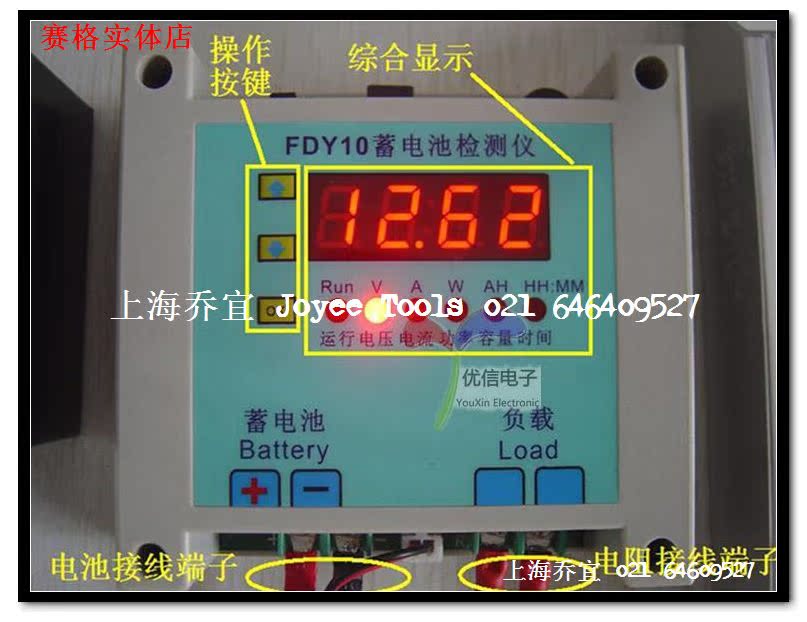

1.4 顯示方式采用LED指示燈和LED數位組合的方式，LED指示燈指示當前顯示的內容，LED數位管顯示測量值，4位LED數位管顯示，顯示分辨率可達到0.01V，0.01A。

1.5 自動輪顯功能，LED數位管自動輪流切換顯示內容，使用一組LED數位管，為瞭提高顯示效率，采用瞭自動輪顯方式顯示測量參數，LED數位管顯示內容隨著LED指示燈指示狀態的變化而發生變化。

1.6 聲音提示放電結束，當蓄電池放電結束後，蜂鳴器會產生報警

1.7 支持2線和3線兩種方式的檢測模式，2線方式接線簡單不需要外部供電，3線方式可以外接電源適配器，測量更準確，並且可檢測電池的電壓范圍更寬。

1.8 蓄電池電壓自適應，產品可自動識別12V和16V電池電壓的功能，從而自動設定放電終止電壓為10.5V或14V，更加方便最常用的電動車電池的放電。

1.9 快速測試功能啟用後，可以設定在1-10分鐘內，快速檢測一個蓄電池的大致容量。

1.10 恒電阻模式，可以屏蔽內部的PWM自動恒流功能，使得您可以根 據不同電池，更換不同的放電電阻，進行放電。

說明：被測電池電壓低於5V時，需要外接直流電源為產品供電，外接電源電壓范圍：5V～30V，使用外接電源時，2Wire/3Wire跳線帽，設置在3Wire側；被測電池電壓高於5V時，不需要使用外接電源，產品使用電池電壓即可，2Wire/3Wire跳線帽，設置在2Wire側。

三、性能指標

3.1 設定電池放電電流：被測電池電壓較低，設置電流0.1A～10A之間自由設定；被測電池電壓較高，設置電流0.4A～10A之間自由設定。在設定模式步進值0.1A，快速按鍵可使設定步進值為1A，如果設定模式開啟瞭恒電阻功能，則該項設置無效，實際電流由電池電壓和外接功率電阻決定，具體說明請見操作說明。

3.2 電池放電終止電壓：0.00V到20.00V可設定，在10.00V以內步進值為0.01V，超過10.00V是0.1V。

3.3 快速檢測模式時間設定：1～10分鐘，對於不同容量的電池和放電電流設定有所不同，具體請參考操作說明。

3.4 電壓測量精度：4位LED數位管顯示，0.00V～20.00V，精確到0.01V，誤差為±0.5%。

3.5 電流測量精度：4位顯示，0.00A～10.00A，精確到0.01A，誤差±1%。

3.6 電池功率測量精度：4位顯示，精確到0.1W。

3.7 電池容量測量精度：在100AH以內精確到0.01AH，超過100AH，精確到0.1AH，最大顯示999.9AH。

3.8 電池放電時間顯示：小時(2位)：分鐘(2位)，比如02：15，表示2小時15分鐘。

3.9 電池電壓自動識別：在設定模式開啟自動識別功能後，小於15V的電池被識別為12V蓄電池。大於15V的被認為是16V電池，請註意，識別電池僅在機表上電時判斷，所以使用這個功能要用2Wire比較合適。

3.10 電池過壓保護功能：當所接電池超過20.00V，不能放電，超過40V會損壞產品。

3.11 防反接保護功能：當電池反接時會有比較大的電流流過，短時間不會燒壞機表，但不可長期反接。

3.12 顯示內容切換方式：可以使用按鍵和按鍵切換顯示內容，也可以設置為自動輪顯方式切換顯示內容。

3.13 啟動/停止：按“OK”鍵一次啟動，再按一次停止，時間和容量累加，但可以長按按鍵進行清零，或者斷電後自動清零。

3.14 放電終止提示：采用LED屏閃爍顯示 + 蜂鳴器報警雙重提醒，按任意鍵解除報警，查看測試結果。

3.15 外接功率電阻冷卻方式：自然冷卻，工作時溫度較高，放電時請放在安全處。

3.16 產品尺寸(mm)：主機：116長*90寬*40高，

     鋁殼功率電阻：165長*60寬*30高

3.17 產品重量：主機：190g，

           功率電阻：450g

七、註意事項

7.1 接蓄電池時註意正負電療不要接反。

7.2 本產品禁止超量程使用。

7.3 功率電阻在滿負荷放電時，功率電阻溫度較高，請放置在安全處，防止燙傷意外的發生。

八、發貨清單

8.1 FDY10-S型放電機（主機）                      1臺

8.2 大功率梯形鋁殼電阻(1Ω，200W)                1個

8.3 DC5V電源適配器                                1個

8.4 帶測試夾線                                    1條

8.5 使用說明書（pdf）                             1份
