HT225WK一體式自由組裝回彈機
●應用領域
HT-225WK型自由組合一體式數顯回彈機用於建築結構中硬化混凝土抗壓強度的非破損檢測評定。
● 產品特點
● 高分辨彩色液晶屏(2.2寸,176x220像素,65536色)。
● 一體便捷式,不需要信號線。
● 內置大容量鋰電池,最大工作時間可達70小時。
● 體積小巧,僅在傳統回彈機上麵增加一個智能電子主機。
● 機器主機重量:1.2Kg(智能主機0.17Kg)體積小巧,使用方便。
● 現場直接計算,便於及時查看結果。
● 內置大容量存儲芯片,可以存儲超過1000個構件;方便在現場進行數據測存儲、查看、刪除。
● 簡單的數據傳輸,隻要機器開機(在主界麵、主菜單界麵、傳輸界麵)並用數據線連接至PC機,機器無需任何操作,即可將數據傳輸至計算機中。
● 配套專業的數據分析軟件,可以檢測數據進行專業的處理並生成各種檢測報告。
● 主要技術參數
指針長度:20.0±0.2(mm)
指針摩擦力:0.65±0.15(N)
彈擊桿端部球麵半徑:25±1.0(mm)
彈擊拉簧剛度:785.0±40.0(N/m)
彈擊錘脫鉤位置:刻度線“100”刻線處
彈擊拉簧工作長度:61.5.0±0.3(mm)
彈擊錘沖擊長度:75±0.3
彈擊錘起跳位置:刻度尺“0”處
鋼砧率定值:80±2(我廠出廠產品控製在80-81之間)

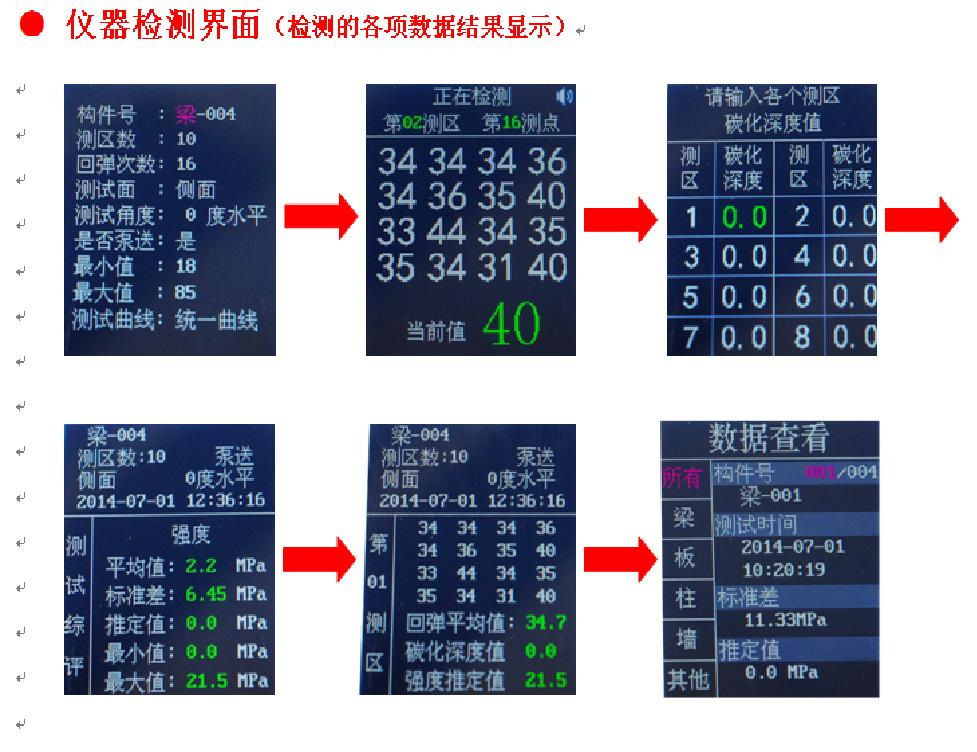

● 機器操作界麵
機器檢測界麵(檢測的各項數據結果顯示)

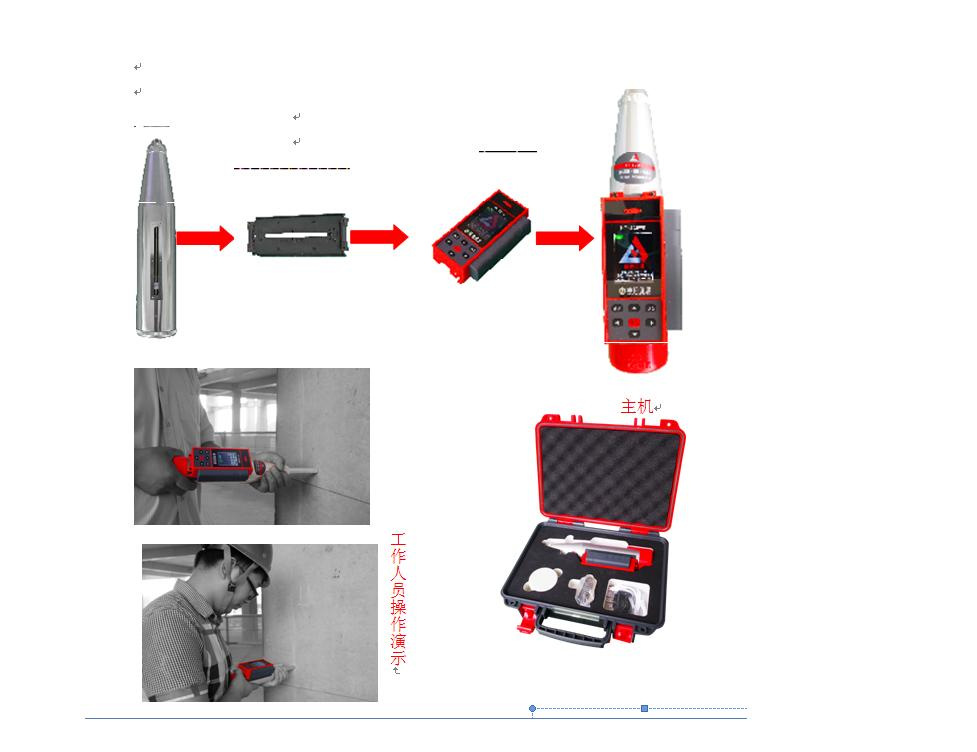

● 機器配置
1、回彈機主機(包括機械主機和電子智能主機部分) 2、充電器 3、數據傳輸線 4、軟件光盤 5、大容量外置電源(選配)
● JY-HT225WK一體機式語音數顯回彈機(小盒)
回彈機(小盒)配置
● 智能電子主機(小盒)
● 充電器
● 數據傳輸線
● 軟件光盤
● 大容量外置電源(選配)
軟件配套及報告部分
1.自動生成檢測報告
檢 測 報 告
工程名稱:
委托單位:
檢測項目:混凝土強度
檢測方法:回彈法
檢測日期:
工程名稱 | |
建設單位 | 建設單位 |
施工單位 | |
設計單位 | |
監理單位 | |
監督單位 | |
工程地址 |
一、工程概況:
二、檢測方法
根據回彈法檢測混凝土抗壓強度技術規程 JGJ/T23-20 的要求,共佈置10個測區,測區大小約為200mm′200mm,每個測區測量16個回彈值。按單個構件計算回彈法推定強度。三、檢測結果
根據回彈法檢測混凝土抗壓強度技術規程JGJ/T23-20 ,當按單個構件檢測時,若構件測區數少於10個,則該構件的混凝土推定強度值取該構件各測區中修正後的最小的混凝土強度換算值;若構件的測區強度中出現小於10.0Mpa時,則其推定強度小於10.0Mpa;若構件測區數不少於10個時,其強度推定值為強度平均值減去1.645倍的強度標準差。各構件的強度推定值見下表:
構件名稱或編號 | 強度推定值(MPa) | 強度平均值(MPa) | 強度標準差(MPa) | 備註 |
柱-00D | 37.0 | 38.0 | 0.61 |
四、說明:
本報告正文共 頁。
檢測依據: 回彈法檢測混凝土抗壓強度技術規程(JGJ/T23-2011) 設計圖紙 |
檢測機器及設備: |
檢測時間及檢測環境: |
參加檢測人員: |
主檢人: 審定人: 核對人: 批準人: |
報告
2.2
XXXX公司
回彈法測定混凝土強度試驗記錄
委托編號: 試驗編號: 工程編號: 受控編號:XXXX
委托單位 | 檢測部位 | |||||||||||||||||||||||||||||||||
工程名稱 | 構件名稱 | 柱-00D | 構件尺寸 | |||||||||||||||||||||||||||||||
混凝土生產廠傢 | 強度等級 | 代表數量 | ||||||||||||||||||||||||||||||||
摻合料種類 | 澆註日期 | 混凝土標準養護 28天抗壓強度 | MPa | |||||||||||||||||||||||||||||||
檢查原因 | 檢測類型 | □單個構件 □ 組批 | ||||||||||||||||||||||||||||||||
檢測依據 | □ JGJ/T23-2011 □ DBJ/T01-78-2003 □ | 輸送方式 | □泵送 □ 非泵送 | 委托日期 | ||||||||||||||||||||||||||||||
測 區 | 回 彈 值 Ri | Rm | 碳化深度(mm) | |||||||||||||||||||||||||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 1 | 2 | 3 | 點平均 | 平均值 | ||||||||||||||
1 | 39 | 36 | 40 | 37 | 41 | 38 | 35 | 39 | 36 | 35 | 39 | 36 | 40 | 37 | 41 | 38 | ||||||||||||||||||
2 | 35 | 39 | 36 | 35 | 39 | 36 | 40 | 37 | 41 | 38 | 35 | 39 | 36 | 35 | 39 | 36 | ||||||||||||||||||
3 | 40 | 37 | 41 | 38 | 35 | 39 | 36 | 35 | 39 | 36 | 40 | 37 | 41 | 38 | 35 | 39 | ||||||||||||||||||
4 | 36 | 35 | 39 | 36 | 40 | 37 | 41 | 38 | 35 | 39 | 36 | 35 | 39 | 36 | 40 | 37 | ||||||||||||||||||
5 | 41 | 38 | 35 | 39 | 36 | 35 | 39 | 36 | 40 | 37 | 41 | 38 | 35 | 39 | 36 | 35 | ||||||||||||||||||
6 | 39 | 36 | 40 | 37 | 41 | 38 | 35 | 39 | 36 | 35 | 39 | 36 | 40 | 37 | 41 | 38 | ||||||||||||||||||
7 | 35 | 39 | 36 | 35 | 39 | 36 | 40 | 37 | 41 | 38 | 35 | 39 | 36 | 35 | 39 | 36 | ||||||||||||||||||
8 | 40 | 37 | 41 | 38 | 35 | 39 | 36 | 35 | 39 | 36 | 40 | 37 | 41 | 38 | 35 | 39 | ||||||||||||||||||
9 | 36 | 35 | 39 | 36 | 40 | 37 | 41 | 38 | 35 | 39 | 36 | 35 | 39 | 36 | 40 | 37 | ||||||||||||||||||
10 | 41 | 38 | 35 | 39 | 36 | 35 | 39 | 36 | 40 | 37 | 41 | 38 | 35 | 39 | 36 | 35 | ||||||||||||||||||
測麵狀態 | 測試角度 | 測區部位示意圖及外觀狀況: | ||||||||||||||||||||||||||||||||
回彈機型號 | 回彈機率定值 | |||||||||||||||||||||||||||||||||
測試人 | 上崗證編號 | 檢測結論: | ||||||||||||||||||||||||||||||||
校核:_____________________ 試驗:__________________ 試驗日期:__________________
2.3
回彈法檢測混凝土原始記錄
報告編號:報告編號
工程名稱 | 柱-00D | 委托日期 | 2014-05-27 | |
委托單位 | 委托單位 | 檢測日期 | 2014-05-27 | |
建設單位 | 建設單位 | 報告日期 | 2014-05-27 | |
施工單位 | 施工單位 | 混凝土設計等級 | 混凝土設計等級 | |
設計單位 | 設計單位 | 混凝土輸送方式 | 混凝土輸送方式 | |
監理單位 | 監理單位 | 水泥編號 | 水泥編號 | |
監督單位 | 監督單位 | 混凝土 生產單位 | 混凝土生產單位 | |
檢測原因 | 檢測原因 | |||
檢測部位 | 檢測部位 | 檢測方式 | 檢測方式 | |
回彈機 | 生產廠傢 | 建研佳康 | 出廠編號 | 出廠編號 |
型號 | HT-225WK | 鑒定證書 | 檢定證號 | |
檢測人員資質證書號 | 檢測人員資質證書號 |
測 區 | 回彈值 | |||||||||||||||
一 | 39 | 36 | 40 | 37 | 41 | 38 | 35 | 39 | 36 | 35 | 39 | 36 | 40 | 37 | 41 | 38 |
二 | 35 | 39 | 36 | 35 | 39 | 36 | 40 | 37 | 41 | 38 | 35 | 39 | 36 | 35 | 39 | 36 |
三 | 40 | 37 | 41 | 38 | 35 | 39 | 36 | 35 | 39 | 36 | 40 | 37 | 41 | 38 | 35 | 39 |
四 | 36 | 35 | 39 | 36 | 40 | 37 | 41 | 38 | 35 | 39 | 36 | 35 | 39 | 36 | 40 | 37 |
五 | 41 | 38 | 35 | 39 | 36 | 35 | 39 | 36 | 40 | 37 | 41 | 38 | 35 | 39 | 36 | 35 |
六 | 39 | 36 | 40 | 37 | 41 | 38 | 35 | 39 | 36 | 35 | 39 | 36 | 40 | 37 | 41 | 38 |
七 | 35 | 39 | 36 | 35 | 39 | 36 | 40 | 37 | 41 | 38 | 35 | 39 | 36 | 35 | 39 | 36 |
八 | 40 | 37 | 41 | 38 | 35 | 39 | 36 | 35 | 39 | 36 | 40 | 37 | 41 | 38 | 35 | 39 |
九 | 36 | 35 | 39 | 36 | 40 | 37 | 41 | 38 | 35 | 39 | 36 | 35 | 39 | 36 | 40 | 37 |
十 | 41 | 38 | 35 | 39 | 36 | 35 | 39 | 36 | 40 | 37 | 41 | 38 | 35 | 39 | 36 | 35 |
=38.0MPa =0.6MPa =37.3MPa =37.0MPa
