LQD-2型汽車前照燈檢測機

LQD-2型汽車前照燈檢測機,廣泛適用於各種機動車檢測中心(場、站、線)、製造廠、維修行業、運輸公司和車隊，對各種機動車前照燈的發光強度和光軸偏斜量進行檢測、調整。

LQD-2型汽車前照燈檢測機設計新穎，操作簡便，領先國內同類產品。

一、主要技術參數：

      1、使用范圍：

溫    度： -20℃~55℃

相對濕度： 20%~80%

環    境： 室內（或室外避陽光且避雨淋處）

      2、測量范圍：
     發光強度：0~40000cd

     光軸偏斜量：

 垂直方向：上1°20’~下2°20’

 水平方向：左2°20’~右2°20’

3、示值誤差：

     發光強度：±10%（相對誤差）

     光軸偏移量：±15’

4、前照燈中心高測量范圍：0.5~1.25m

5、檢測距離：2m

6、外形尺寸：（mm）(長*寬*高)

主  機：850*600*60

升降支架：720*660*110

7、重量：26kg/31.5kg

二、機器結構：

    LQD-2型汽車前照燈檢測機是利用五組高精度光學鏡頭對汽車前照燈的發光強度和光軸偏斜量同時進行測量的新型汽車安全性能檢測設備。

    LQD-2型汽車前照燈檢測機由主機和升降支架兩部分組成。

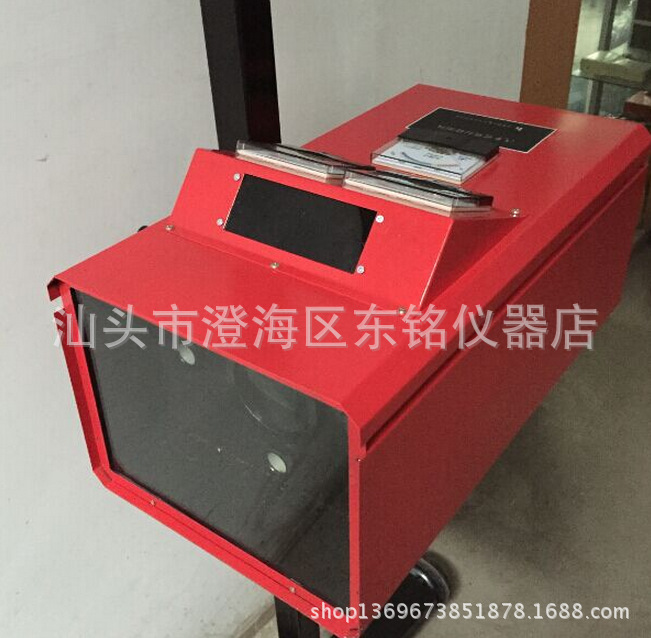

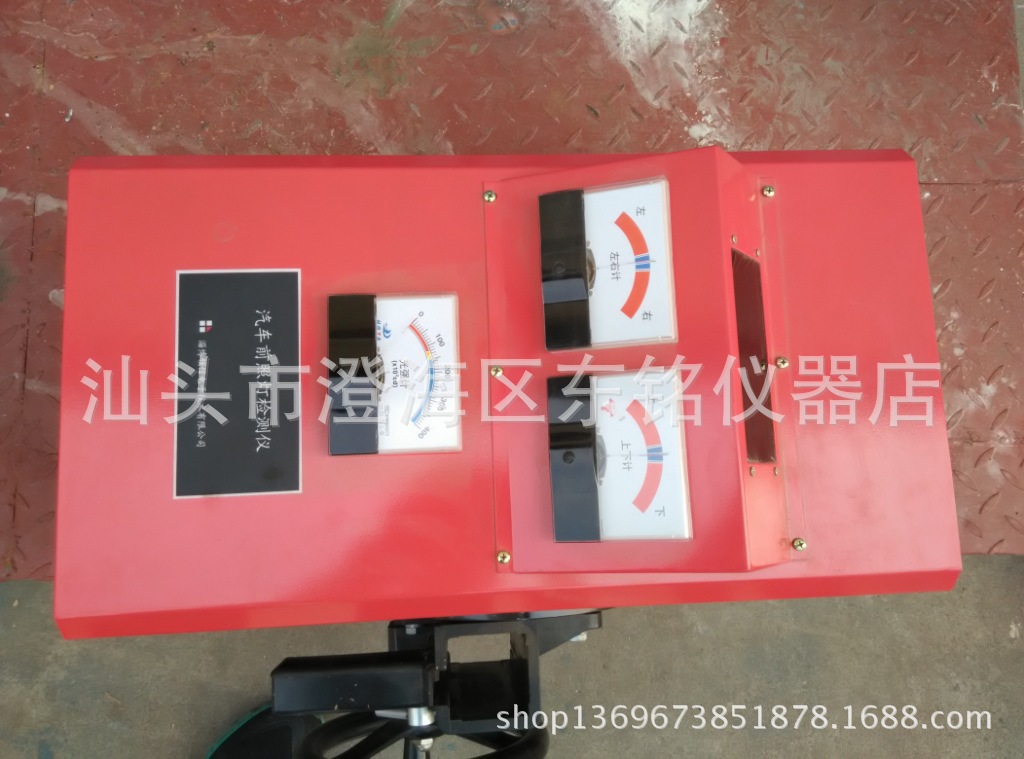

主機：有光學系統、受光鏡組和分劃投影屏組成光路接受系統，電路部分由光電接受轉換器、電信號分析處理電路及光度計、光軸偏斜計組成，還設有水平校準裝置和車輛擺正瞄準鏡，在檢測時以保證機器的正確定位。

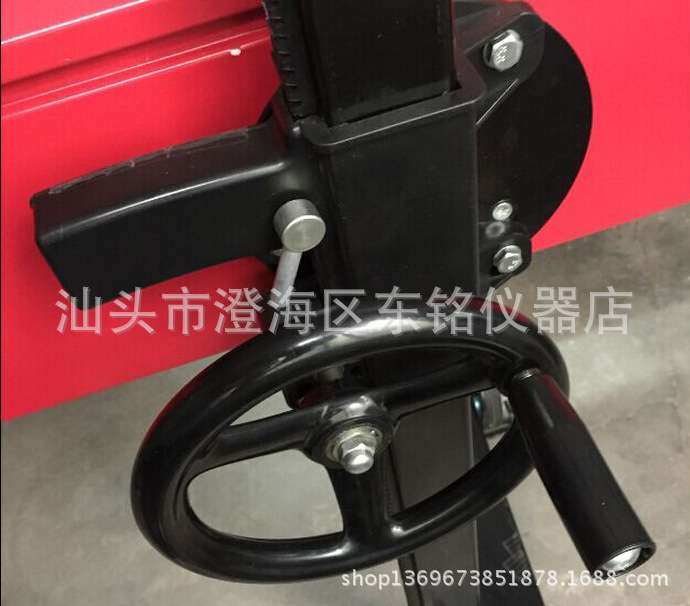

升降支架：采用齒輪齒條及蝸輪蝸桿嚙合機構，使機器可鎖定在任意到達的高度，以適應對不同車型的不同中心高度的前照燈進行測量。

三、工作原理

   機動車前照燈是為照明車輛前方路麵並在路麵上有明亮而均勻的照明光束而設置的，其重要性能指標是燈光的發光強度及光軸的偏斜量。

     LQD-2 型汽車前照燈檢測機是采用具有把燈光吸收並轉化成電流的光電轉換元件，並根據光電轉換原理來設計製造而成的。機器利用受光鏡組接受汽車前照燈光束的光能，傳遞給光電轉換元件，產生電流，經過電路系統對電流的處理後輸出到顯示系統，從而來測量汽車前照燈的發光強度及光軸偏斜量，並根據對前照燈的發光強度進行定量，對光軸偏斜量進行調整，直到汽車前照燈的配光性能達到國傢標準中的規定。

 1、發光強度的測量原理：把光電轉換元件與光度計經處理電路連接起來，當機器的受光鏡組接受到前照燈光束的光能後，光電轉換元件對應之發光強度的大小產生相應的電流，使光度計動作。據此即可測得前照燈的發光強度。

 2、光軸偏斜量的測量原理：把4個光電轉換元件分成兩組，並嚴格對稱的佈置在機器的垂直與水平軸線上，位於上下位置的光電轉換元件接有上下偏斜計；位於左右位置的光電轉換元件接有左右偏斜計。當汽車前照燈光束照射後，各光電轉換元件分別產生電流，根據其電流的差值可使“上下”偏斜計或“左右”偏斜計產生動作，從而獲得前照燈光束光軸的偏斜量。

當前照燈光軸位於正中位置時（相對而言），本組的兩隻光電轉換元件受光強度相同，此時，上下偏斜計和左右偏斜計的指針均無偏轉，說明前照燈光軸無偏斜（相對而言）。

四、使用方法：

  1、檢測場地：

     如下圖，在平整的室內（或避免陽光照射的室外）場地上畫出相距2m的兩條平行線，其中一條為安放燈光機的基準線，另一條為被測車的停車界限。從停車線起畫出兩條車輛擺正垂直線，其距離為車輛最大寬度。

2、檢測前準備：

  （1）被檢車輛處於空載狀態，輪胎氣壓正常，車輛停放位置應使前照燈表麵與停車線在同一垂麵上，並使汽車的縱向中心平麵與停車線垂直（即車輛擺正）。

  （2）機器安放：機器的前後位置應使機器的受光屏與放置機器線平齊（即距前照燈表麵距離2米正）；用燈光機上的擺正瞄準鏡觀察被檢車輛上的任意兩個與車輛縱向中心垂麵平行的參考點，是否在同一直線上，若不在同一條線上時，應調整機器的位置，使燈光機的縱向垂麵與被檢車輛的縱向垂麵平行；分別調整主機與托盤之間的三個水平調節旋鈕，使水準機的水平泡位於標準圓內，從而使機器處在水平狀態。

 3、檢測方法：

（1）燈光機與車燈找正：

     打開前照燈，左右或上下移動燈光機，使車燈成像位於燈光機對正投影屏中的座標中心。

（2）發光強度的檢測：

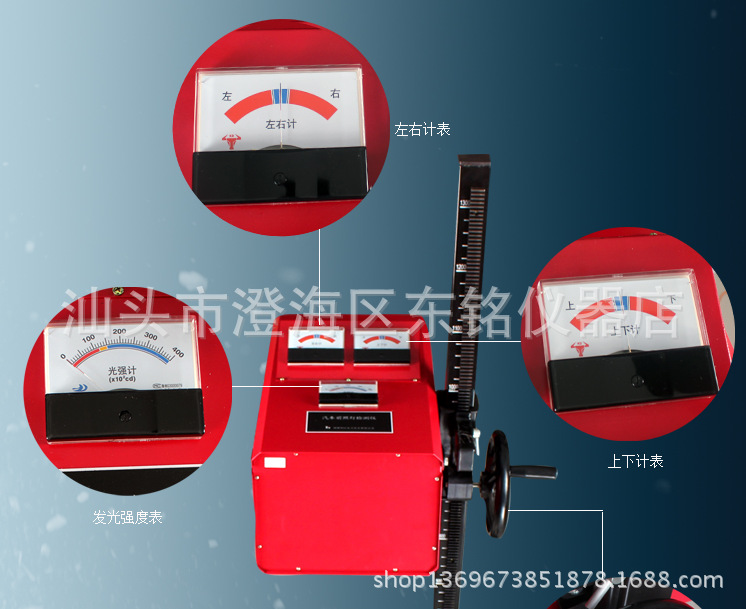

打開前照燈，觀察光度計指針的位置，當光度計指針停在黃色區域時，發光強度在1200 cd以上（此區域是四燈製前照燈發光強度的合格范圍），當光度計指針停在綠色區域時，發光強度為15000cd

以上（此區域為兩燈製發光強度的合格范圍），以上兩種結果均說明被檢前照燈的發光強度符合國傢標準的要求。當光度計指針停在紅色區域時，被檢車燈不合格。

（3）光軸偏斜量的檢測與調整

 從左右光偏計和上下光偏計上分別指示出前照燈光束光軸的左右和上下偏斜情況。當上下偏斜計指針指在下偏綠色區域內時，前照燈燈光的上下偏斜量合格；當左右偏斜計指針指在左右綠色區域內時，前照燈燈光的左右偏斜量合格；當前照燈光束中心偏斜量不合格時，依據光偏計的指示，調節前照燈的安裝角度，直到上下和左右光偏合格為止。

五、維護保養及註意事項：

    1、使用前：

（1）主機與升降支架間的連接靠水平調整螺絲來支撐，移動機器時切勿推拉主機。

（2）主機托盤的升降機構設有鎖緊手輪，需升降調節時，必須先松開鎖緊手輪，以防損壞傳動機構。

  （3）機器移動時要使三個支撐輪平放地麵，以防摔倒而損壞機器。

2、使用後：
  （1）機器使用完畢後，須將升降架降最低點，並套好機罩，以防止塵灰侵入機器。

（2）在搬運過程中要輕拿輕放，切勿磕碰。

3、保養：

（1）機器外表應保持清潔，禁止用濕佈擦拭機器表麵。

（2）分劃板和光學鏡頭禁止用手或其他物品直接接觸，如有污點可用鏡頭擦拭紙輕輕擦拭。

（3）各機械調整部分要經常註入潤滑油，長期不用要加油保護，以防生銹。

4、存放：機器要放置在乾燥、通風、避光無腐蝕性有害氣體的室內。
