概述
         GZ-2S型灌註樁成孔質量檢測系統(又稱鉆孔灌註樁檢測機或灌註樁孔徑檢測機),是專為灌註樁的鉆孔質量監測而設計，對灌註樁鉆孔的深度、垂直度、孔徑、孔底沉渣等參數進行測量，采用全數字化傳輸並自動在電腦中記錄。

本系統具有測量精度高、重復性好、操作簡單、使用方便、體積小、重量輕、運輸方便等特點，深受廣大測井工作者歡迎和使用，是灌註樁成孔質量監測的首選機器。

● GZ-2S型灌註樁成孔質量測井地麵機             ● JJY-1D型數字井徑機(600mm～2500mm)

● CZ-2型沉渣機(專利產品)                             ● JJX-3D高精度數字測斜機

● DJ0265型測井絞車(電動、手動兩用)             ● JH1000型井口滑輪


系統組成

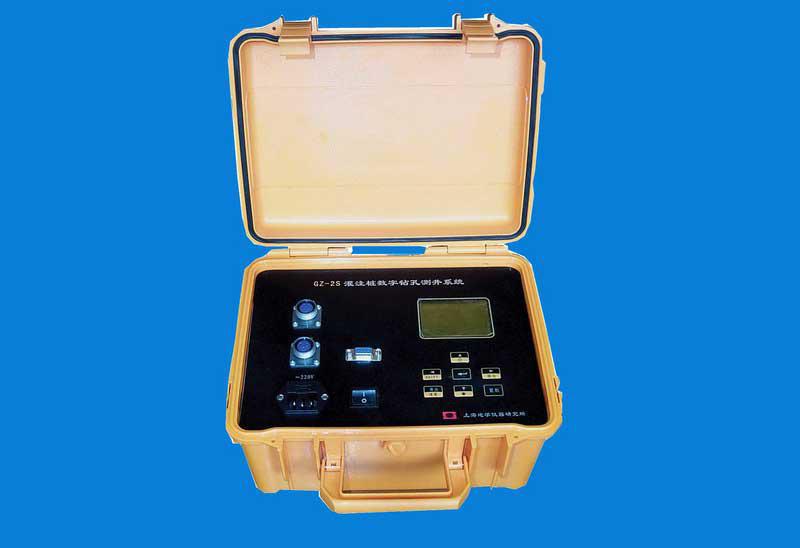

麵機技術指標：
工作電源： 交流220V±10%，
          頻率50Hz，接地良好；
工作環境：溫度：-20℃～+75℃；
地麵機尺寸：270×180×150（mm）

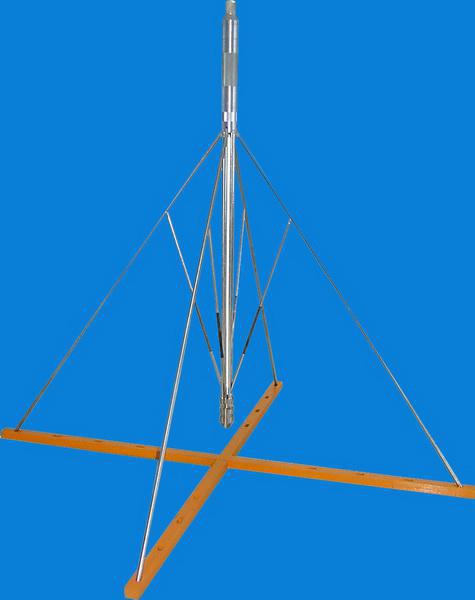

JJY-1D數字井徑機技術指標：
測量范圍: 選擇不同型號的井徑機,可達到不同測量范圍
JJY-1D-12型，測量范圍：Φ600～Φ1200mm
JJY-1D-18型，測量范圍：Φ600～Φ1800mm
JJY-1D-25型，測量范圍：Φ600～Φ2500mm
測量誤差：1%F.S
機器耐壓：20MPa
工作溫度：-20℃～+75℃
機器直徑：Φ62mm

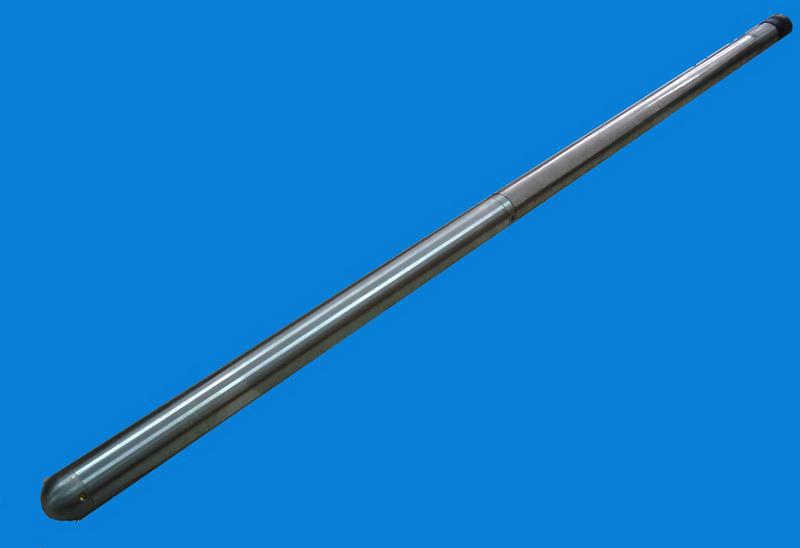

JJX-3D高精度測斜機技術指標
頂角測量范圍： 0o～45o
測量精度為：±0.1o 分辨率：0.01o
測量方式： 點測，直讀
測量點數： 任意
井下機工作環境    溫度：0℃~85℃
耐壓：25MPa
井下機外形尺寸： Φ40×1350mm；重量：6kg

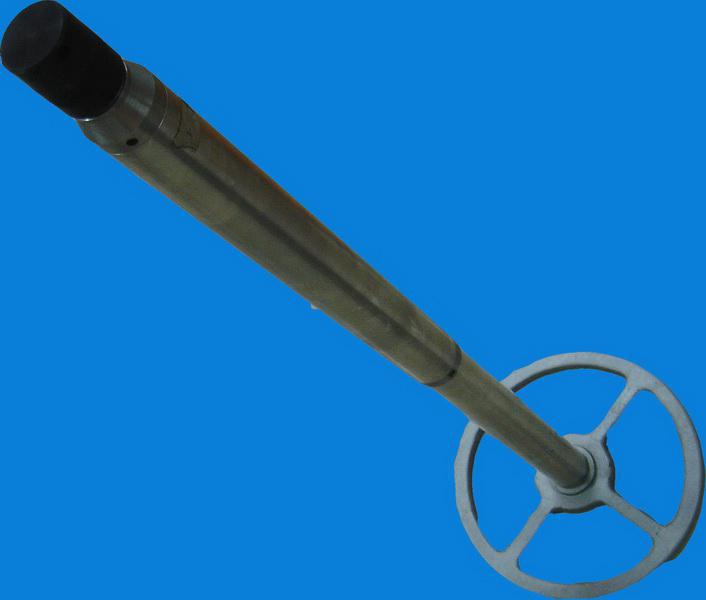

CZ-2型沉渣機主要技術指標
測量范圍： 0 ～20cm
測量誤差：≤2cm,分辨率：2mm
機器耐壓：20MPa，工作溫度：-20℃～+75℃
機器外形尺寸：Φ50×1350mm
 重     量 ：5Kg

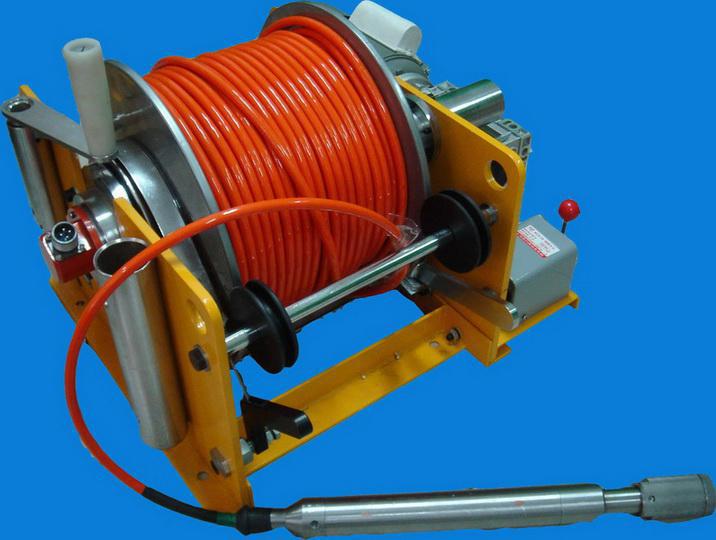

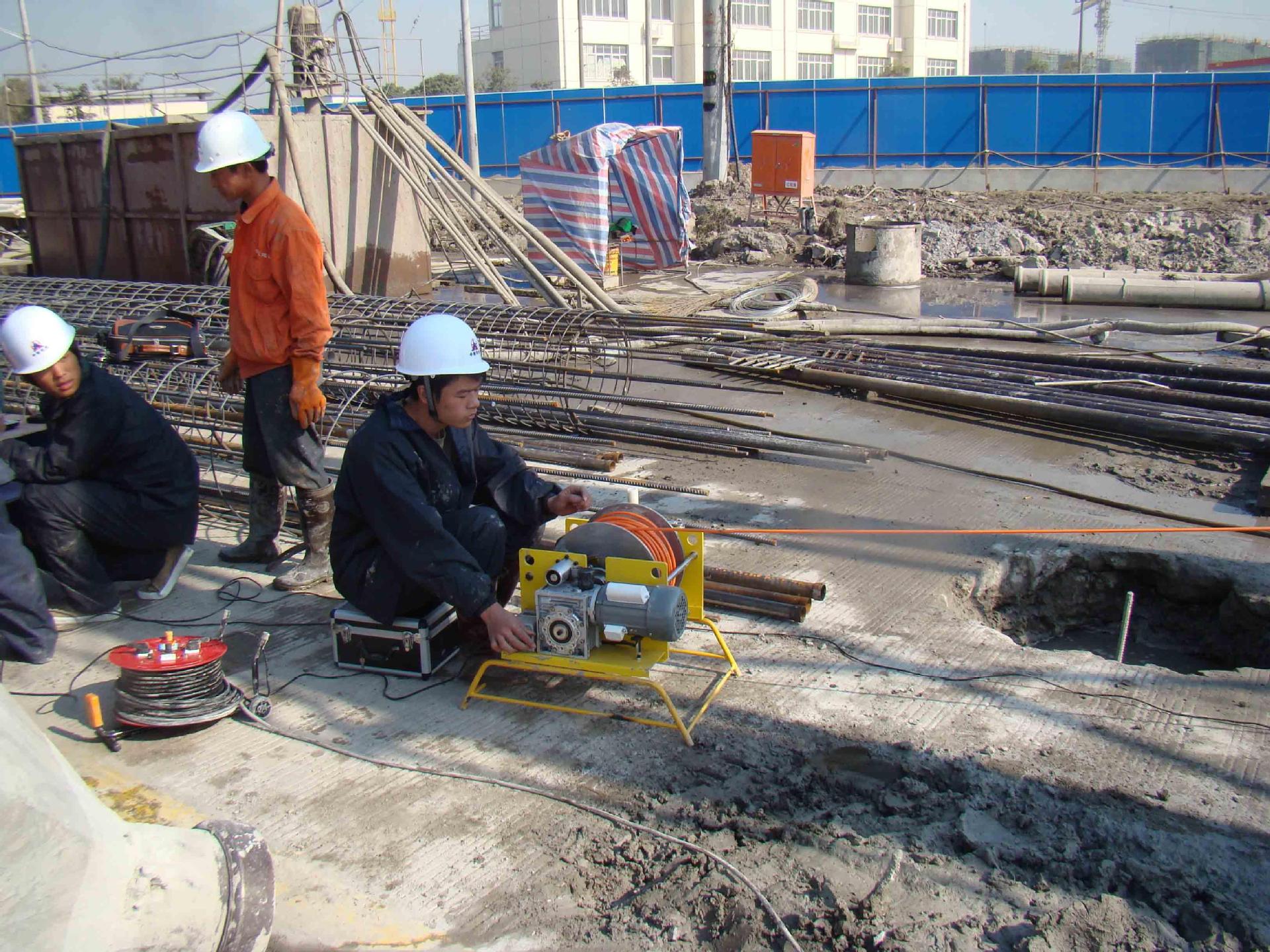

DJ0265型測井絞車主要技術指標
測井深度 ：100m～150m
提升速度 ：0～1000m/h
配用電纜直徑：Φ9mm
電   源：交流220V    50H z
電   流 ：5A
輸電裝置： JLH0710   四芯

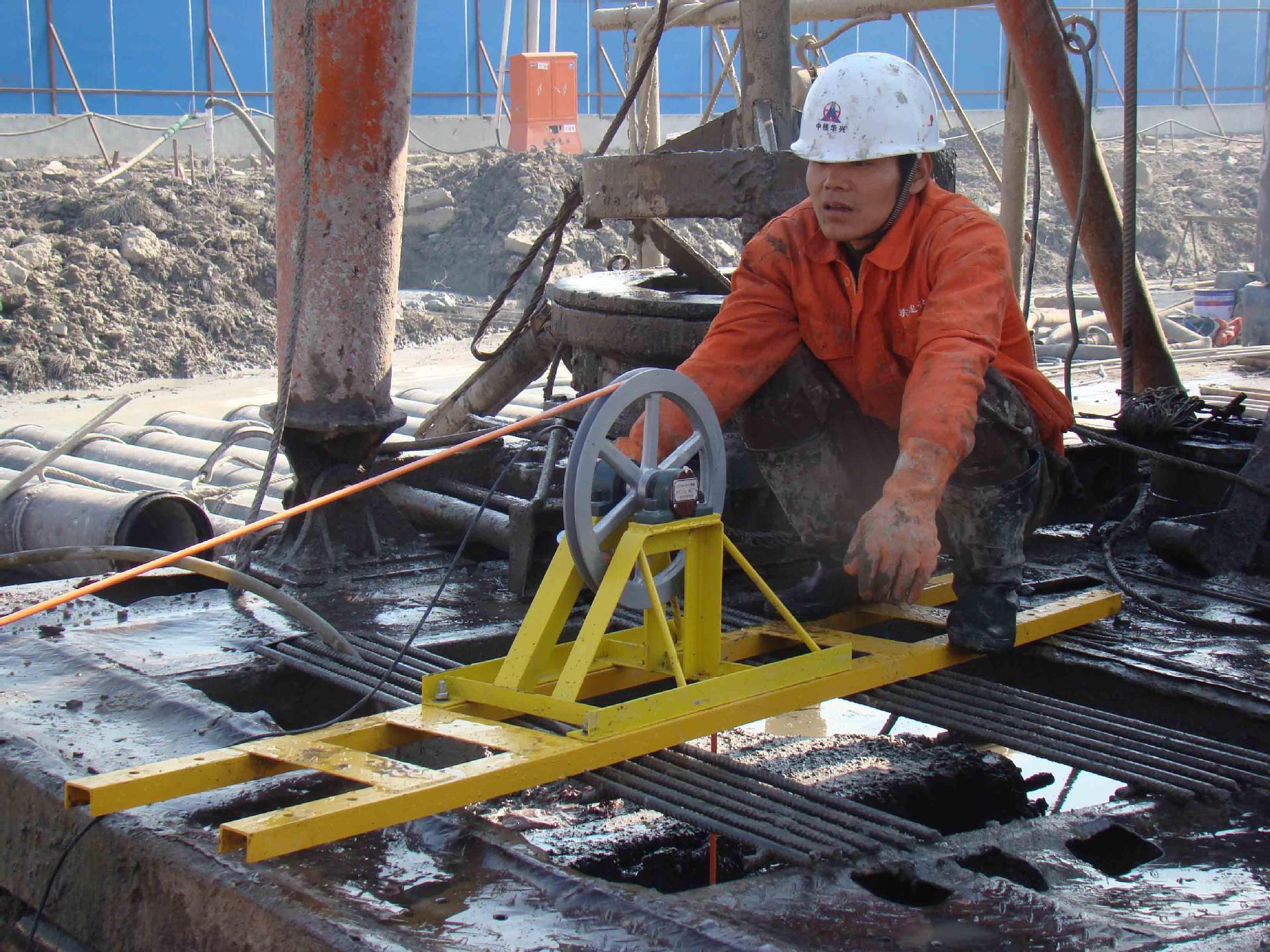

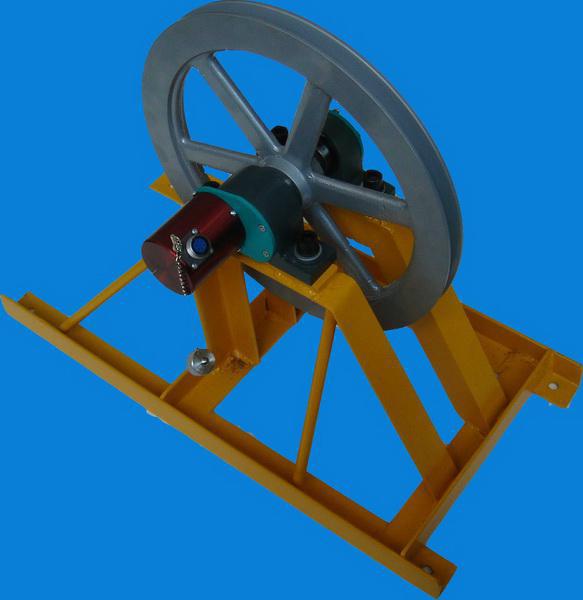

JH1000井口滑輪主要技術指標
 測 量 輪 ：1米/圈
光脈沖計數誤差：±1‰
井架的外形尺寸：2000×320mm
