HS6281實時聲壓聲壓測量機
一、 概述

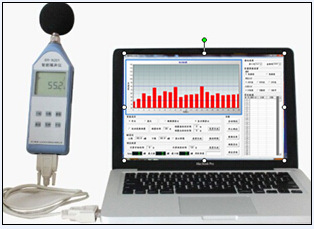

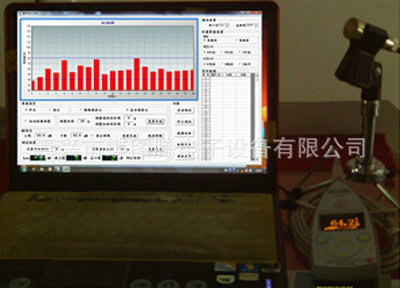

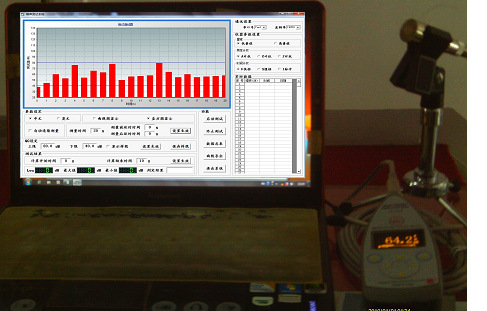

1、HS6281聲壓實時聲壓測量機它利用直讀聲級計直接與連接，將噪聲數據實時發送到電腦，它利用配備的軟件實現人機對話，可任意設定測量時間及噪聲限值，並實時自動判定產品合格否，自動生成測試曲線圖，同時自動生成並保存監測報告。解決瞭傳統聲級計的現埸噪聲測試手記或事後處理的問題。
2、聲級計瞬時聲級Lp數據輸出，通過RS232C與計算機連接，輕松獲得時間-分貝值曲線，實現定點噪聲單次或連續測量，處理結果可實時判定，其結果可同時進行保存、導出或打印等操作，軟件自動生成噪聲測量報告等。
3、性能符合GB/T3785-1型和61672-1級標準要求的數字聲級計。廣泛用於產品噪聲質量控製的定點在線監測、汽車檢測線噪聲的自動測量及旋轉機械振動噪聲監測。
4、性能符合GB/T3785-1型和61672-1級標準要求的數字聲級計。
二、技術指標：
1、測量范圍：25～130dB(A)
2、頻率范圍：10Hz～20kHz
3、頻率計權：A（計權）
4、時間計權：F（快）
5、測量功能：自動測量Lp、Leq、Lmax、Lmin。
6、測量方式：電腦任意設定測量的起始時間、結束時 間和時間間隔。
7、測量結果直接顯示實時數據及曲線或方框圖，結果自動判定合格否。
8、測量結果自動存儲或打印，自動生成噪聲測量報告。
三、系統組成：
1、硬件部分
1）聲級計1臺(按要求選擇聲級計）
① AWA5661-1B [下限﹤15dB(A)]
② HS5661[下限﹤25dB(A)]
① HS5633T[下限﹤35dB(A)]
2）5米延伸電纜線及小三腳架（含傳聲器固定環）1套；
3）USB轉串口線1根；
4）HS6021聲校準器。
2、軟件部分（可中英文轉換）
噪聲在線測試系統軟件共分六個部分：“測試曲線圖”部分、“實時數據”部分、“參數設定”部分、“QC設定”部分、“測試結果”部分、“功能”部分。
1）“測試曲線圖”部分：X座標為時間（單位：秒），Y座標為測試值（單位：dB），圖中會顯示用戶設定好的上限、下限曲線、樣品曲線以及測試曲線，並用不同的顏色加以區分。
2）“實時數據”部分：顯示每一次測量的過程中各個時間點的測量數據，每秒5組數據，如果整個測量過程為20秒則有100組數據。
3）“參數設定”部分：該部分包括“自動連續測量”、“測量時間”、“測量時間間隔”三個參數，其中“自動連續測量”表示是單次測量還是連續測量；“測量時間”表示單次測量的測量時間；“測量時間間隔”表示連續測量時每次測量之間的時間間隔。
4）“QC設定”部分：該部分用於用戶的質量控製，根據用戶設定的上、下限值，軟件在測試曲線圖中會畫出相應的直線，有利於用戶在測試過程中觀察測試曲線是否超出上、下限的噪聲數值；“判定結果”就是根據上、下限的數值來作出判斷的，如果測試過程中有數值超出上、下限數值則判定為“不合格”，反之則判定為“合格”；同時用戶可通過“保存樣線”按鍵保存某條測量曲線作為樣品曲線，軟件會在測試曲線圖中以不同顏色畫出樣品曲線，供用戶與以後的測量曲線做比對。
5）“測試結果”部分：測試結果中顯示每次測量周期完成之後測量得到的“Leq（平均值）、Lmax（最大值）、Lmin（最小值）”，以及“判定結果”。
6）“功能”部分：“啟動測試”、“終止測試”按鍵分別表示開始、停止測量；點擊“數據總表”按鍵會彈出相應的窗口，其中會顯示每次測量過程中的具體數據，包括實時數據，Leq值、最大值、最小值、判定結果、測量時間等；同時用戶也可以對數據進行導出，打印等操作。
四、軟件界麵：

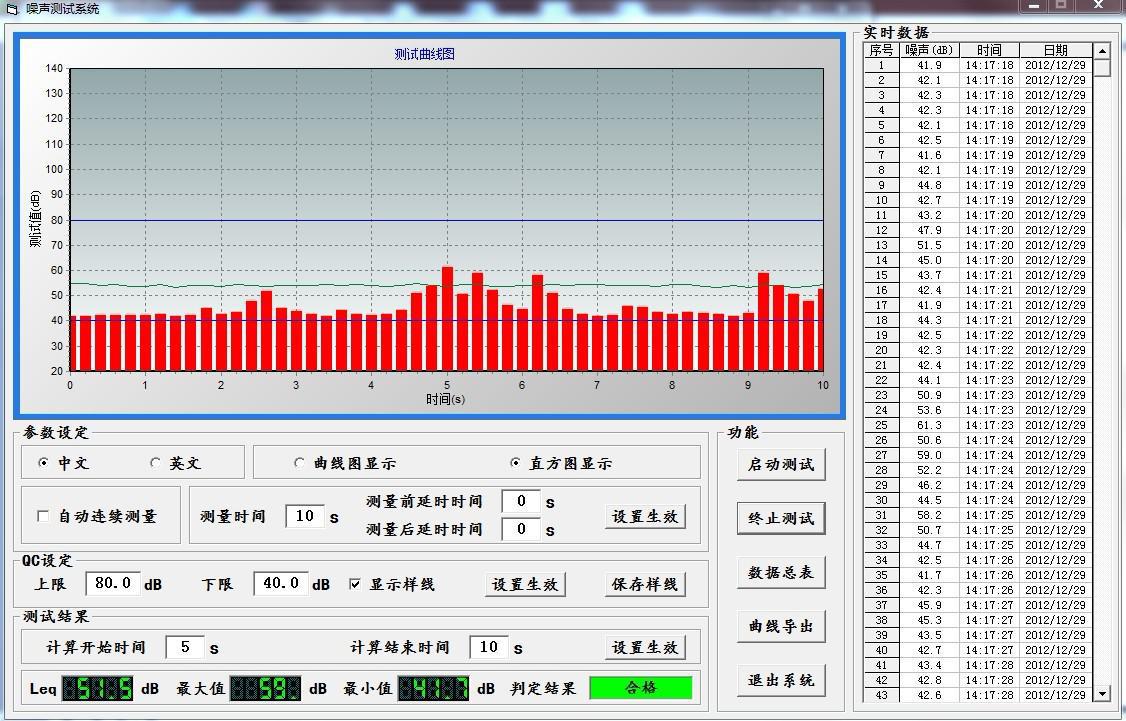

1、功能界麵

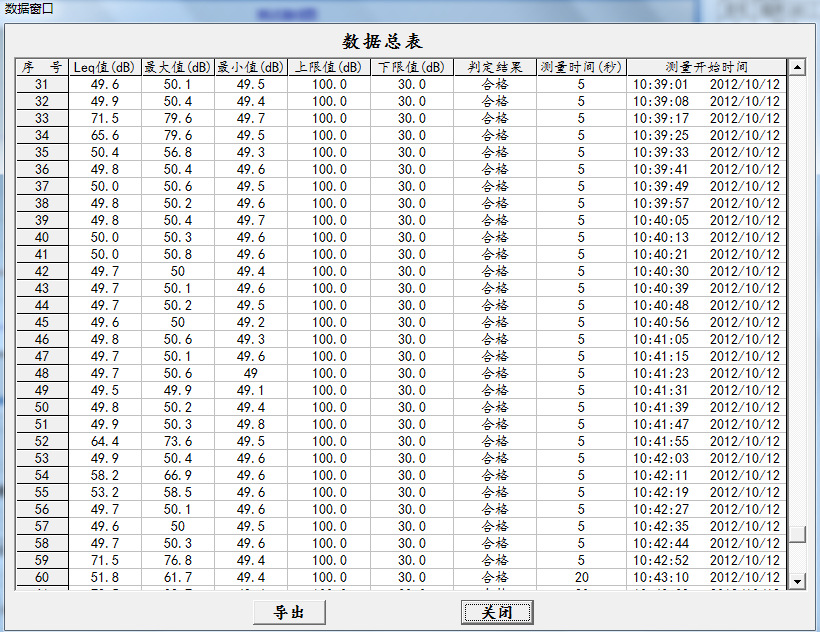

2、數據窗口：

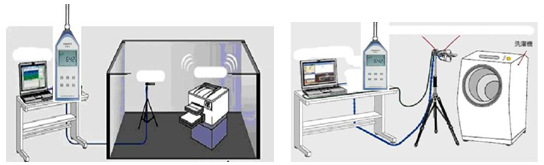

五、操作流程示意圖
A被測物監測 ，B聲級計或延伸探頭，通過專業數據連接線聯接C, 客戶可以通過C安裝的軟件實時看到當前的dB值,在軟件中顯示出XY軸線,Y代表分貝;X代表時間. C直接顯示T-dB(時間與分貝)曲線，,自動計算Leq（平均值）、Lmax（最大值）、Lmin（最小值）。當dB值超過預先設置的值後自動判定合格
否。

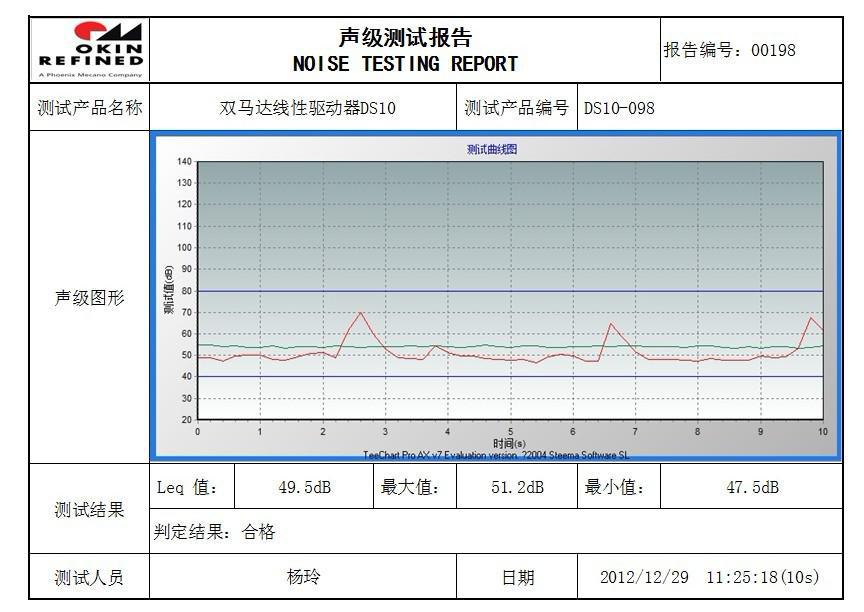

附：一、噪聲測試報告打印模板（可按要求設定）
