GD9011-CB開關量輸入隔離器（一入一出）
一、特性
● 單通道，一入一出。
● 全模塊化設計，體積小，功耗低。
● 厚度僅為6.2mm的超薄外殼。
● 標準的35mmDIN導軌卡式安裝。
● 乾接點開關輸入。
● 接近開關輸入（符合 NAMUR / DIN 19234標準）。
● 集電療開路輸出。
● 帶有線路故障檢測功能。
● 帶有工作電源指示燈；輸出狀態指示燈。
二、概述
①采用ABS耐燃性樹脂機殼材質，體積小，結構緊湊，機殼厚度隻有6.2mm。模塊化表芯設計，低功耗，無需零點及滿度電位器調校 符合 IEC61000 相關抗電磁乾擾要求。
②GD9011-CB開關量輸入隔離器。接收來自開關或接近開關輸入信號，通過隔離，變換為用戶指定的開關量輸出至控製系統或其它智能機表。本開關量隔離器具有線路故障檢測功能。
③本開關量隔離器需要獨立供電，供電電源－輸入回路－輸出回路之間電磁隔離。
三、選型、訂貨代碼
四、技術參數
| ● 輸入 輸入開關類型：乾接點開關、NAMUR 接近開關 無源輸入信號為乾接點開關：短路電流8mA 開路電壓 8V 有源信號：輸入信號 >2.1mA 時,表示為“開”； 輸入信號 <1.2mA 時,表示為“關” ● 輸出 集電療開路輸出：外部供電40 VDC，開關頻率≤5KHz電流輸入≤40mA ，短路電流<10mA ● 線路故障檢測（LFD） LED 紅色燈顯示線路是否故障，線路故障時，LED 紅色燈亮。 Iin < 100μA，開路報警；Iin > 250μA，開路不會報警 Rin < 100Ω，短路報警；Rin > 360Ω，短路不會報警 註意：當用到 LFD功能時，開關觸點輸入時必須接上電阻。 500Ω～1KΩ 與開關串連； 20KΩ~ 25KΩ 與開關並連 | ● 綜合參數 電源電壓：20～30VDC 通常額定工作電壓：24VDC 電流損耗：24VDC 時，< 35mA 功耗： 隔離能力：1.5KV，1min ，50Hz 工作環境溫度：0～＋60℃ 儲運環境溫度：－20～＋80℃ 防護等級：IP 20 電磁兼容性：符合 IEC61000 相關抗電磁乾擾要求 外形尺寸：厚度×寬度×長度＝6.2×94×120.5（mm） 重量：約 60 克 |
五、外形尺寸及安裝圖
| ● 外形尺寸 厚度6.2×寬度94×長度120.5（mm）
| ●安裝 1. 35mm 標準 DIN導軌卡式安裝。安裝時 請註意卡位穩定、牢固。 2. 盡可能垂直安裝，以利於機表內部熱量 散發
|

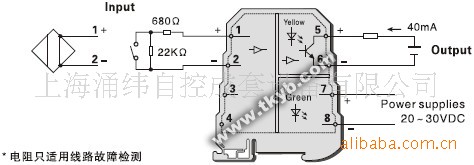

六、端子接線圖
● 端子接線：導線采用截麵積不超過 2.5mm 的單股電纜，3mm 螺絲緊固連接。
