GD9725高精度電壓輸入二線製隔離器(回路供電 一入一出)
一、特性
● 直流電壓信號隔離傳送。
● 二線製回路供電方式。
● 輸出電流4~20mA。
● 高精度，輸出不受負載變化影響。
● 輸入－輸出之間隔離。
● 無需零點和滿度電位器調節。
● 單通道，一入一出。
● 厚度僅為6.2mm的超薄外殼。
● 模塊化設計，體積小，功耗低。
● 標準的35mmDIN導軌卡式安裝。
二、概述
①GD9725高精度電壓輸入二線製隔離器。接收現場各種直流電壓信號，經隔離傳送，輸出4~20mA 電流信號。
②本隔離器為二線製回路供電方式，輸入回路－輸出回路之間完全電磁隔離。主要用於回路供電的DCS、PLC系統。
③本二線製信號隔離器體積小，結構緊湊，機殼厚度隻有6.2mm。模塊化表芯設計，低功耗，傳輸精度高，抗乾擾能力強，無需零點及滿度電位器調校。符合相關抗電磁乾擾要求。
三、技術參數
|
|
| ●綜合參數 標準精度：±0.1% 溫度漂移：±0.015% / ℃ 響應時間：< 1s （0～90％） 穩定時間：≤ 3s 通道隔離：輸入－輸出之間隔離 隔離能力：1.5KV，1min ，50Hz | 環境溫度：-20～＋65℃ 防護等級：IP 20 電磁兼容：符合89/336/EEC，EN61000相關抗電磁乾擾要求 外形尺寸：厚度×高度×長度＝6.2×84×100（mm） 重量：約 50 克 |

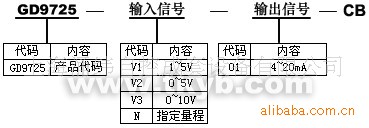

四、型號選擇
五、外形尺寸、安裝圖
| ● 外形尺寸 厚度6.2×高度84×長度100（mm） | ● 安裝 1.35mm標準DIN導軌卡式安裝。安裝時請註意卡位穩定、牢固。 2.盡可能垂直安裝，以利於機表內部熱量散發。 |
 |  |
六、端子接線圖
● 端子接線：拔插式接線端子，通過自升壓簧片式壓緊連接。導線采用截麵積不超過 2.5mm2的多束或單股電纜。
