GD9911-CB熱電偶溫度變送器（輸出外供電，一入一出）
一、特性
● 熱電偶溫度隔離變送， 成線性化關系轉換輸出。
● 輸出電流信號 4~20mA。
● 具備獨立供電方式和輸出回路供電介面要求。
● 獨立供電 20~30VDC；輸出回路供電12~35VDC。
● 輸入－輸出－電源之間隔離。
● 單通道，一入一出，輸入回路過流保護。
● 厚度僅為6.2mm的超薄外殼。
● 全模塊化設計，體積小，功耗低。
● 標準的35mmDIN導軌卡式安裝。
二、概述
①GD9911-CB熱電偶溫度變送器（輸出外供電），將現場熱電偶信號經過隔離放大處理，轉換為與溫度成線性關系的直流電流4~20mA 信號輸出。本熱電偶溫度變送器具備獨立供電方式和輸出回路供電介面要求。
②該變送器輸入、輸出、供電電源之間完全隔離，抗乾擾能力強，且輸入、輸出，選擇范圍寬，轉換精度高、低功耗、低漂移，無需零點及滿度電位器調校。並符合 IEC61000 相關抗電磁乾擾要求。
③與熱電偶溫度傳感器配合使用，廣泛用於石化、冶金、電力、輕工等行業的溫度測量和控製。
三、選型及訂貨代碼
◆熱電偶類型及量程表
熱電偶類型 | 溫度范圍（℃） | 最小量程（℃） | |
熱 | E | 0~1000 | 80 |
K | 0~1300 | 120 | |
S | 0~1600 | 580 | |
B | 400~1800 | 1000 | |
R | 0~1600 | 850 | |
T | -200~400 | 120 | |
N | 0~1200 | 180 | |
W | 0~2300 | 340 | |
J | 0~1200 | 100 | |
毫伏信號 |
| -5~60mV | 5mV |
四、技術參數
| ● 輸入 輸入熱電偶類型：E、K、S、B、R、T、N、W、J等各型熱電偶 可選毫伏信號輸入：－5～60mV 范圍 ● 輸出 輸出電流（Io）：4～20mA 輸出回路供電電壓（Uo）：12～35V 電壓跌落（Ud）：5V 電流輸出時允許負載：RL ≤（Uo - Ud）/ Io 輸出紋波： < 10mVpp ● 綜合參數 電源電壓：20～30VDC 通常額定工作電壓：24VDC 電流損耗：24VDC 時，< 30mA 功耗：< 0.72W（24VDC） 標準精度：±0.2%FS | 溫度漂移：±0.015% / ℃ |
五、外形尺寸及安裝圖
| ● 外形尺寸 厚度6.2×寬度94×長度120.5（mm）  | ●安裝 1. 35mm 標準 DIN導軌卡式安裝。安裝時 請註意卡位穩定、牢固。 2. 盡可能垂直安裝，以利於機表內部熱量 散發
|

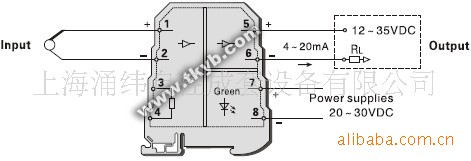

六、端子接線圖
● 端子接線：導線采用截麵積不超過 2.5mm 的單股電纜，3mm 螺絲緊固連接。
