RPG-100□型配電器(現場電源.信號隔離處理器)是一種小型化卡裝式結構的機表.它通過DC-DC轉換器向現場二線製變送器提供隔離24VDC電源的同時將從二線製變送器送來4～20mADC信號轉換成與之隔離的1～5VDC(或4～20mADC)的信號輸出.
   RPG系列配電器(現場電源.信號隔離處理器)采用高性能的電路設計,運用先進的表麵貼裝(SMT)工藝,整機結構緊湊,精度高,溫漂小,並采用電磁隔離技術,將供電電源-輸入-輸出三者之間相互隔離,大大提高瞭機表的可靠性.

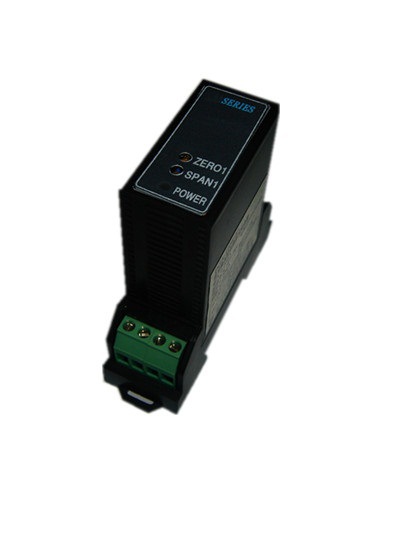

 RPG卡裝式配電器

主要技術指標
◇輸入:4～20mADC(二線製變送器的輸出)
◇輸入通道:1個(即連接一臺變送器)
◇取樣電阻:50Ω
◇輸出:4～20mADC或1～5VDC
◇配電電壓:18.5～28.5VDC
◇輸出電阻:1～5VDC輸出 250Ω
         4～20mADC輸出 >500KΩ
◇響應時間:＜1S
◇共模乾擾:50Hz時,＜5mV
◇精度:±0.2%
◇負載電阻:250～350Ω(4～20mADC輸出時)
          特殊負載訂貨時請註明
◇絕緣電阻:電源-輸入-輸出端子間≥100MΩ
◇絕緣強度:電源/輸入/輸出端間         1500VAC/1 分鐘
◇工作條件:環境溫度:0～+50℃
          相對濕度≤90%(RH)(不結露)
◇電源電壓:24VDC ±10%
◇功耗:＜1.5W
◇零點調整:ZERO1電位器
◇量程調整:SPAN1電位器
◇重量:＜150g
◇結構:導軌卡裝式
◇外形尺寸:21×114×78（mm）寬×高×深
◇安裝:導軌式安裝
型號 信號輸入   信號輸出
RPG－1000 4～20mA    4～20mA
RPG－1001 4～20mA   1～5VDC
