日本米思米MISUMI高剛性卸料板固定凸緣型導柱SGPWH13-70-50-B20

品牌種類公差范圍銷型材質追加工

MISUMI	導柱	5μm
卸料板固定型	SUJ2	有

材質 SUJ2
硬度 58HRC～

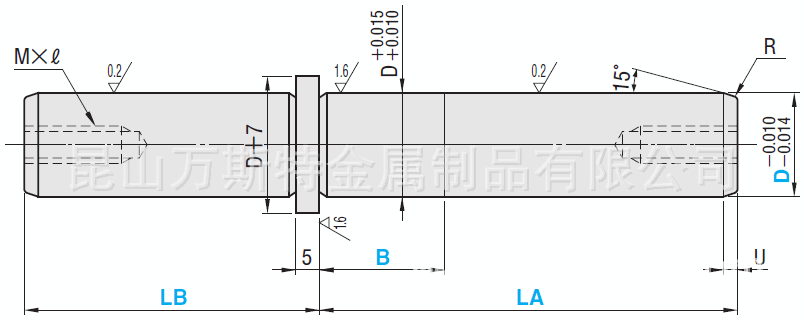

SGPWH（凸緣型）

undefined

型號D(導柱直徑)
(mm)B(壓入部長度)
(mm)LA(卸料板側長度)
(mm)LAC(變更LA尺寸)
(mm)LB(凸模固定板側長度)
(mm)LBC(變更LB尺寸)
(mm)

SGPWH13-[60-80/10]-[30-60/10]-B[10-30/1]

10～30

60～80

30～60

SGPWH13-[60-80/10]-LBC[20-59/1]-B[10-30/1]

10～30

60～80

20～59

SGPWH13-LAC[50-79/1]-[30-60/10]-B[10-30/1]

10～30

50～79

30～60

SGPWH13-LAC[50-79/1]-LBC[20-59/1]-B[10-30/1]

10～30

50～79

20～59

SGPWH16-[70-90/10]-[30-80/10]-B[10-30/1]

10～30

70～90

30～80

SGPWH16-[70-90/10]-LBC[20-79/1]-B[10-30/1]

10～30

70～90

20～79

SGPWH16-LAC[60-89/1]-[30-80/10]-B[10-30/1]

10～30

60～89

30～80

SGPWH16-LAC[60-89/1]-LBC[20-79/1]-B[10-30/1]

10～30

60～89

20～79

SGPWH20-[80-100/10]-[40-80/10]-B[10-30/1]

10～30

80～100

40～80

SGPWH20-[80-100/10]-LBC[30-79/1]-B[10-30/1]

10～30

80～100

30～79

SGPWH20-LAC[70-99/1]-[40-80/10]-B[10-30/1]

10～30

70～99

40～80

SGPWH20-LAC[70-99/1]-LBC[30-79/1]-B[10-30/1]

10～30

70～99

30～79

SGPWH25-[90-110/10]-[50-90/10]-B[10-30/1]

10～30

90～110

50～90

SGPWH25-[90-110/10]-LBC[40-89/1]-B[10-30/1]

10～30

90～110

40～89

SGPWH25-LAC[80-109/1]-[50-90/10]-B[10-30/1]

10～30

80～109

50～90

SGPWH25-LAC[80-109/1]-LBC[40-89/1]-B[10-30/1]

10～30

80～109

40～89
